MT-6000Aシリーズは販売終了しました。





製品写真(MT-6413A トルク検出器)

写真は MT-6413A

超精密モータをはじめとして高性能モータが各方面に使用されています。しかもその種類は 、家電製品に使用される超高速モータや、OA機器 、AV 機器に使用される低速型のモータ、あるいは超音波モータ等多岐にわたっています。

小野測器はこれら多種多様なモータの特性測定に対応するため 、高速回転モータ向け、大容量モータ向け、トルクリップル測定用、コギングトルク測定用等々、 豊富な MTシリーズ検出器を用意しました。

※ モータ特性測定には、MTシリーズ検出器の他に、TS-7700トルクステーション Pro が必要となります。

TS-7700トルクステーション Pro. 詳細情報へのリンクボタン

概略仕様

MTシリーズ検出器共通仕様
トルク検出方式 磁気式位相差方式
軸受け方式 ボールベアリング方式
トルク測定精度 ±0.2 %/フルスケール(TS-7700と組み合わせN-0補正時)
電流電圧検出精度 ±0.5%/フルスケール(一部機種の電流電圧検出器はオプション)
モータ電源 モータ用電源は含みません
オプション
  1. モータ用カップリング
  2. モータ用固定金具
  3. モータ用XYテーブル
  4. 大電流検出器、各検出器の範囲を超えるもの
  5. AC電源・三相電源測定用パワーメータ
使用温度範囲 0 ~ +40℃
使用電源 AC 100 V ±10%、50/60 Hz

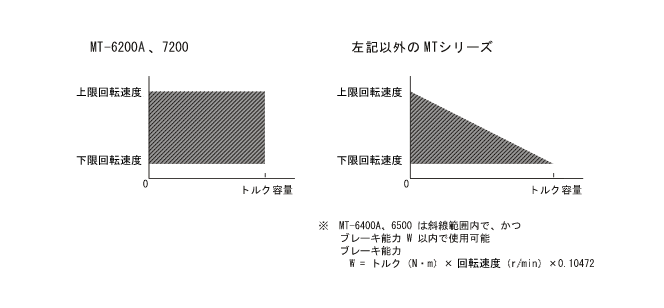

ブレーキ能力 下図の斜線の範囲内で使用可能
イラスト(MT シリーズのブレーキ能力)

MT-A 微小トルク検出器 (MT-6400A シリーズが後継機となります)

製品写真(MT-A シリーズ微小トルク検出器)
  • TS-7700と組合わせてモータの回転・トルク特性を自動測定

  • トルク制御と回転速度制御が行え、ACモータ測定にもDCモータ測定にも対応

  • モータによる制動のため、無負荷回転速度を測定可能

測定項目 トルク、回転速度、電流、電圧
電流測定範囲 10A/2A DC; MT-103H、MT-203A
電圧測定範囲 50 V/10 V DC
質量 23 kg (MT-103H、203A)
価格 (税込 )より

*モータ用検出架台、カップリング、固定金具等はオプションです。詳細はこちらを参照下さい。

型名

容量

測定回転速度範囲

MT-103H

100 mN・m

200 ~ 8000 r/min

MT-203A

200 mN・m

200 ~ 8000 r/min

MT-6100 高速回転対応型検出器 (MT-6400A シリーズが後継機となります)

製品写真(MT-6100 シリーズ高速回転対応型トルク検出器)
  • MT-Aシリーズより高速回転に対応

  • TS-7700と組合わせてモータの回転・トルク特性を自動で測定

測定項目 トルク、回転速度、電流、電圧
電流測定範囲 10 A/2 A DC
電圧測定範囲 50 V/10 V DC
質量 約 23 kg
価格 (税込 )より

*モータ用検出架台、カップリング、固定金具等はオプションです。詳細はこちらを参照下さい。

型名

最大 トルク 測定回転速度範囲

MT-6112

10 mN・m 600 ~ 25000 r/min

MT-6122

20 mN・m 600 ~ 25000 r/min

MT-6152

50 mN・m 600 ~ 25000 r/min

MT-6113

100 mN・m 500 ~ 20000 r/min

MT- 6200A トルクリップル・コギングトルク用検出器

製品写真(MT-6200 シリーズトルクリップル・コギングトルク用検出器)
  • モータ励磁時のトルクリップル、モータ無励磁時のコギングトルクの測定に適した検出器

  • 0.5 ~ 5 r/min の間で一定制御測定

測定項目 トルク、回転速度、電流、電圧
(MT-6214A以上では電流・電圧測定はオプション)
電流測定範囲 10A/2A DC;MT-6221A~MT-6253A
電圧測定範囲 50 V/10 V DC;MT-6221A~MT-6253A
質量 約15kg ; MT-6221A~MT-6253A
約60kg ; MT-6214A~MT-6215A
価格 (税込 )より

*モータ用検出架台、カップリング、固定金具等はオプションです。詳細はこちらを参照下さい。

型名

最大 トルク

測定回転速度範囲

MT-6221A

2 mN・m

0.5 ~ 5 r/min

MT-6251A

5 mN・m

0.5 ~ 5 r/min

MT-6212A

10 mN・m

0.5 ~ 5 r/min

MT-6222A

20 mN・m

0.5 ~ 5 r/min

MT-6252A

50 mN・m

0.5 ~ 5 r/min

MT-6213A

100 mN・m

0.5 ~ 5 r/min

MT-6223A

200 mN・m

0.5 ~ 5 r/min

MT-6253A

500 mN・m

0.5 ~ 5 r/min

MT-6214A

1 N・m

0.5 ~ 5 r/min

MT-6224A

2 N・m

0.5 ~ 5 r/min

MT-6254A

5 N・m

0.5 ~ 5 r/min

MT-6215A

10 N・m

0.5 ~ 5 r/min

MT-6225A

20 N・m

0.5 ~ 5 r/min

MT- 7200 たて型トルクリップル・コギングトルク用検出器

製品写真(MT- 7200 シリーズたて型トルクリップル・コギングトルク用検出器)
  • モータを垂直に設置して測定可能

  • 軸芯違いを最小に押さえることが可能(カップリングが被測定モータに負荷となりません)

  • バックラッシュのないギアモータで安定した回転で測定可能

測定項目 トルク、回転速度
質量 25 kg
価格 (税込 )より

*モータ用検出架台、カップリング、固定金具等はオプションです。詳細はこちらを参照下さい。

型名 最大 トルク 測定回転速度範囲
MT-7221 2 mN・m 0.5 ~ 5 r/min
MT-7251 5 mN・m 0.5 ~ 5 r/min
MT-7212 10 mN・m 0.5 ~ 5 r/min
MT-7222 20 mN・m 0.5 ~ 5 r/min
MT-7252 50 mN・m 0.5 ~ 5 r/min
MT-7213 100 mN・m 0.5 ~ 5 r/min

MT- 6400A ヒステリシスブレーキ型検出器

製品写真(MT- 6400A シリーズヒステリシスブレーキ型検出器)
  • MT-Aシリーズより大トルク高回転速度に対応

  • TS-7700と組合わせてモータの回転・トルク特性を自動で測定

  • トルク制御と回転速度制御が行え、ACモータ測定にもDCモータ測定にも対応

測定項目 トルク、回転速度、電流、DC 電圧
(MT-6424以上では電流電圧 測定はオプション)
電流測定範囲 10 A/2 A DC;MT-6422A~MT-6414A
電圧測定範囲 50 V/10 V DC;MT-6422A~MT-6414A
質量 機種により異なる
価格 (税込 )より

*モータ用検出架台、カップリング、固定金具等はオプションです。詳細はこちらを参照下さい。

型名

容量 ブレーキ能力

測定回転速度範囲

MT-6422A

0.02 N・m 5 W 100~20,000 r/min

MT-6452A

0.05 N・m 8 W 100~20,000 r/min

MT-6413A

0.1 N・m 12 W 100~20,000 r/min
MT-6423A 0.2 N・m 23 W 100~15,000 r/min
MT-6453A 0.5 N・m 75 W 100~12,000 r/min

MT-6414A

1 N・m 75 W 100~12,000 r/min
MT-6424A 2 N・m 160 W 100~10,000 r/min
MT-6454A 5 N・m 200 W 100~10,000 r/min
MT-6415A 10 N・m 350 W 100~7,000 r/min
MT-6425A 20 N・m 600 W 100~7,000 r/min

※ ブレーキに空転トルクがあり、無負荷時の測定はできません。

※ '2004.4より仕様、寸法変更。

MT- 6500 パウダーブレーキ型検出器

製品写真(MT- 6500 シリーズパウダーブレーキ型検出器)
  • ギア付のモータなどの比較的大容量低回転のモータの測定用
  • TS-7700 と組合わせてモータの回転・トルク特性を自動測定
  • XY テーブル付き移動架台が標準付属
測定項目 トルク、回転速度
ブレーキ能力 右表参照(連続使用時)
質量 機種により異なる
価格 (税込 )より

*モータ用検出架台、カップリング、固定金具等はオプションです。詳細はこちらを参照下さい。

型名

容量 ブレーキ能力

測定回転速度範囲

MT-6514

1 N・m 20 W 5 ~ 1800 r/min

MT-6524

2 N・m 50 W 5 ~ 1800 r/min

MT-6554

5 N・m 130 W 5 ~ 1800 r/min

MT-6515

10 N・m 320 W 5 ~ 1800 r/min

MT-6525

20 N・m 450 W 5 ~ 1800 r/min
MT-6555 販売終了 50 N・m 1400 W 5 ~ 1800 r/min
MT-6516 販売終了 100 N・m 2200 W 5 ~ 1800 r/min
MT-6526 販売終了 200 N・m 3200 W 5 ~ 1800 r/min

※ 販売終了品の相当品は別途見積りいたします。

オプション

MT-093
モータ用検出架台


イラスト(MT-093モータ用検出架台)


(税込

■XYZテーブル
■小トルク、小径モ ータ用
Vブロック

イラスト(Vブロック)

■モータ固定用ジグ
■モータを上下 のブロックではさんで固定寸法は要打合せ
■いくつかのモータで兼用可能



MT-0094
モータ用検出架台

イラスト(MT-0094モータ用検出架台)


(税込

■XYZテーブル
■微小トルク、小径モータ用
L字型金具

イラスト(L字型金具)

■モータ固定用ジグ
■モータを金具 に止めたあと検出架台に取り付け
■寸法は要打合せ
■取り付け穴 共通の場合、ネジ穴の加工により いくつかのモータで兼用可能です
MT-0095
XYテーブル付移動架台

イラスト(MT-0095 XYテーブル付移動架台)


(税込

■大径モータ用
■キャスター付き
カップリング

イラスト(カップリング)

■モータの軸と検出器軸の接続用
■モータの軸径ごとに必要です
MT-0100シリーズ
トルク校正器

イラスト(MT-0100シリーズ トルク校正器)

■50 mN・m 用から20 N・m 用まで各種。 MT-Aシリーズ、MT-6100シリーズ(一部の旧検出器)と使用する場合、別途軸ロック機構が必要。

アダプタ

イラスト(アダプタ)

■特殊な形状の軸を丸軸に変換するためのジグ
■軸形状を図面等でご指示ください
BA-910B
ブレーキコントロールアンプ

イラスト(BA-910Aブレーキコントロールアンプ)


(税込

■MT-6555、6516、6526を使用する場合に必要です
■TS-7700と組み合わせる場合TS-7700にTS-0775をつける必要があります
MT-0710シリーズ
電圧電流検出器

イラスト(外部電流電圧検出器)

■DC測定用:モータと電源器の間 に設置して使用
■電流:15A、30A、50A、75A、100A、150A、200A より選択
■電圧:50V、変更可能

*TS-7700用です。
TS-7100用は別仕様です。
ご注意ください。
