ディジタルハンディスピードメータ
HT-5510

製品購入はこちらから製品購入はこちらから

製品写真(HT-5510 ディジタルハンディスピードメータ)

HT-5510 ディジタルハンディスピードメータは、エレベータドアや電車のドア、あるいは安全柵ドアにゼブラテープ(白・黒の縦縞模様の高精度反射テープ)等を貼り、 ドアの開閉速度や開閉時間を可視光反射式で計測する非接触型の速度計です。

また、反射マークを回転体に貼り、非接触回転計測を行うこともできます。さらに、付属の接触アダプタ(HT-0502)を使用することで、接触式回転計としても使用可能です。 (HT-5510 ディジタルハンディスピードメータは、HT-5500 ディジタルハンディタコメータの全ての機能を含んでいます。)



製品写真(HT-0502 接触アダプタ)製品写真(HT-5510本体+HT-0502接触アダプタ)

特長

ドアの開閉速度(0.6 ~ 45 m/min)が測定できる、速度計測モードを搭載
ドアの開閉時間(0.6 ~ 9999.9 ms)を測定できる、時間計測モードを搭載
回転計として、低回転(6 r/min )から高回転(99999 r/min)まで広範 囲に計測可能(非接触計測)
測定単位を r/min 、r/s 、m/min 、COUNT 、ms に切り替 え可能
周速度を直読で計測可能
最大・最小を表示する MAX 、MIN  モードを選択可能 (COUNT を除く)
計測結果の確認に便利なメモリー機能付き(最大20個まで メモリー可能)
測定値が設定値を超えると表示するオーバマーク機能付き
アナログ出力およびパルス出力付き
付属の接触アダプタ(HT‐0502)使用により、接触式回転計として使用可能
三脚取り付け可能(非接触計測のみ)
単4形乾電池、AC アダプタ共用
暗いところでの使用に便利なバックライト機能付き

使用例

ドアスピード測定例

ドア開閉時間測定例

イラスト(ドアスピード測定例)

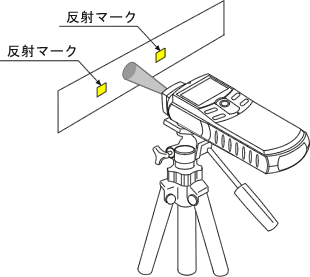

イラスト(ドア開閉時間測定例)

概略仕様

1. 計測部
測定方法 可視光反射式
演算方式 周期演算方式
測定時間 50 ms +入力信号1周期時間以内
測定単位 r/min、r/s(回転速度)
m/min(周速度 移動速度)
ms(周期、移動時間)
COUNT(積算カウント)
測定範囲

【ドア開閉速度計測モード:no1】
■ドア開閉速度計測:0.6 ~ 45 m/min(ゼブラテープの1 パルス間隔が 5 mmの場合)
【ドア開閉時間計測モード:no2】
■ドア開閉時間計測:0.6 ~ 9999.9 ms

【HT-5500 モード:ono】

■回転計測モード 【HT-5500 モード:ono】

  非接触方式 接触方式
r/min(Loレンジ) 6.0 ~ 600.0 6.0 ~ 600.0
r/min(Hiレンジ) 6 ~ 99999 r/min 6 ~ 6000 r/min
r/s 0.10 ~ 999.99 r/s 0.10~100.00 r/s
m/min 0.6 ~ 9999.9 m/min 0.6 ~ 360.0 m/min
COUNT 0 ~ 99999 COUNT 0 ~ 99999 COUNT
ms 0.6 ~ 9999.9 ms 10.0 ~ 9999.9 ms
測定精度 表示値 ×(±1%)± 1 カウント
(表示値は小数点を除いたカウント値。ただし、周速度の精度は回転速度(r/min) の精度に依存します。)
オーバレンジ機能 測定値が表示範囲を超えた場合"ERROR"を表示
回転上限警告機能 回転速度が予め設定した上限値を超えた場合、上限警告を表示



2. 検出部
検出方式 可視光光電反射式
検出距離 30 ~ 70 mm
光源 赤色発光ダイオード
受光素子 フォトトランジスタ
検出マーク 1反射マーク/1回転、高精度反射ゼブラテープ(白線幅2 mm 黒線幅3 mm)



3. 表示部
表示桁数

5 桁

文字高さ 10.2 mm
表示器 LCD 7 セグメント、バックライト付
表示更新時間 1 ± 0.2 s

4. 演算機能部

MAX(ピークホールド) 計測中の最大値を表示
MIN(ピークホールド) 計測中の最小値を表示(最高速度計測モード、開閉時間計測モードを選択した場合はMIN 機能は無効となります。)
上記以外 現在の測定値を表示
メモリー機能 メモリーSW が押された時点の測定値を最大 20 個までメモリーが可能。同メモリー値は不揮発性メモリーに記憶されるため、電源供給が切れても保持されます。
急減速追従機能 入力信号が急激に減少し、約 1 秒以上経過しても入力信号が入力されない場合、同機能により自動的に減少し約 11 秒後にゼロになります。

5. アナログ出力部

出力内容 表示値に対して出力(F.S.値は任意設定可能)
電圧範囲 0 ~F.S./0 ~ 1 V
変換方式 10 bit D/A 変換方式
リニアリティ ±1 % of F.S.
出力更新時間 50 ms +入力信号1周期時間以内
温度安定度 ±0.05 % of F.S. /℃(ZERO & SPAN)
負荷抵抗 100 kΩ 以上
出力コネクタ 超ミニジャック(φ2.5)

6. パルス出力部

非接触方式 反射光の受信毎に 1 パルス出力
接触式 1 回転に 1 パルス出力
出力電圧 Hi レベル:4.5 V 以上 (反射マーク検出時)、Lo レベル:0.5 V 以下
出力論理 正論理パルス
負荷抵抗 100 kΩ 以上
出力コネクタ 超ミニジャック(φ2.5)

7. 一般仕様部

電源 単 4 形乾電池 4 本,または専用 AC アダプタ(PB-7080)
連続使用時間 約32 時間(バックライトOFF 時)、約8 時間(バックライトON 時)
(アルカリ乾電池使用、20 ℃にて)
パッテリーLOW表示 約 4.5 V で点灯
使用温度範囲 0 ℃ ~ + 40 ℃
保存温度範囲 −10 ℃ ~ + 50 ℃
使用湿度範囲 + 35 ~+ 85 %RH(結露不可)
保存湿度範囲 + 35 ~+ 85 %RH(結露不可)
質量 約 220 g(本体のみ、乾電池含まず)
約 282 g(アダプタ付、乾電池含まず)
外形寸法 180.5 × 66.0 × 47.5mm(本体のみ)
237.2 × 66.0 × 58.5mm(アダプタ付き)
付属品 ・HT-0502 接触式アダプタ × 1
・KS-300 回転接触子 × 1
・KS-200 周速リング × 1
・高精度反射ゼブラテープ(1 m) × 2
・反射マーク 1 シート(12mm 角 25 枚)
・単 4 形乾電池 (1.5V)× 4
・キャリングケース × 1
・取扱説明書 x 1
価格 ¥140,000(税込¥147,000)<受注生産>
オプション ・PB-7090 ACアダプタ: (税込
AX-501 BNCコネクタ付出力ケーブル (2m、アナログ・パルス出力兼用): (税込
・高精度反射ゼブラテープ(1 m): ¥10,000(税抜き)
・HT-011 反射マーク(10 シート 1 組): (税込
HT-0521A スタンド冶具(HT-0522 マグネットスタントと組み合わせて使用します): (税込
HT-0522 マグネットスタンド
(HT-0521A スタント治具と組み合わせて使用します): (税込

LA-0203D 測定三脚: (税込
KS-100 周速リング (周速度測定用 単位 mm/s): (税込
KS-200 周速リング (周速度測定用 単位 m/min): (税込
KS-300 回転接触子 (回転測定用円錐形ゴム先): (税込
KS-700 延長用シャフト(KS-300用): (税込
