製品写真(HT-5500 接触・非接触両用式ディジタルハンドタコメータ)

回転計測技術を結集し、洗練ボディに機能をフル装備、接触式・非接触式両用の使い易く、高性能な先進ハンディタイプのタコメータです。

測定項目は、 回転速度(r/min・r/s)、積算回転数(カウント)、周速度(m/min ・接触・非接触)(mm/s・接触式)、周期(ms)と多項目。アナログ出力とパルス出力の両出力を標準装備、アナログ出力はデータレコーダ等での記録用に、パルス出力は FFT アナライザのトラッキング解析用信号としてお使いいただけます。

低速回転(6.0 r/min)~ 高速回転(99,999 r/min)まで測定可能なワイドレンジ高機能ハンディタコメータです。

製品写真(HT-0502 接触アダプタ)製品写真(HT-5500本体+HT-0502接触アダプタ)

※姉妹機:HT-5510 ディジタルハンディスピードメータ

特長

回転速度測定範囲 6.0 ~ 99999 r/min - 低速回転から高速回転までをカバーするワイドレンジ

Lo レンジ 6.0 ~ 600.0 r/min(小数点1桁表示)
Hi レンジ 6 ~ 99999 r/min


接触・非接触どちらでも測定できる両用タイプ
メモリー機能により Max 20 データを保存
非接触式でも回転体の直径を設定するだけで、周速度測定が可能
(接触式は周速リングを装着<KS-100/200>で可)

積算回転数のカウントが可能(接触式では 1 回転 1 カウント・非接触式では1 反射マーク 1 カウントで 99999 までカウント)
アナログ出力・パルス出力を標準装備

アナログ出力 0 ~ 1 V/0 ~ F.S(F.S.は任意設定可)、10 bit D/A変換
パルス出力 Hi: +4.5V以上、Lo:+0.5V以下



AC 電源にて使用可能(AC アダプタ PB-7090 使用時)

回転速度・周期・周速度の最大値・最小値のホールド機能

HT-5500 特長紹介動画

概略仕様

検出方式 可視光光電反射方式、接触方式(接触アダプタHT-0502装着時)
測定単位 r/min、r/s(回転速度)
m/min(周速度)
COUNT(積算カウント)
ms(周期)
測定範囲
  非接触方式 接触方式
r/min(Loレンジ) 6.0 ~ 600.0 6.0 ~ 600.0
r/min(Hiレンジ) 6 ~ 99999 6 ~ 20000
r/s 0.10 ~ 999.99 0.10~400.00
m/min 0.6 ~ 9999.9 0.6 ~ 400.0
COUNT 0 ~ 99999 0 ~ 99999
ms 0.6 ~ 9999.9 2.5 ~ 9999.9



反射検出距離 20 ~ 300 mm
表示部 液晶表示 5 桁、バックライト付 (文字高さ: 10.2 mm)
測定時間 1秒+1周期時間以内(但し、60 r/min 以下の場合周期時間の約2倍(Max))
表示更新時間 約 1 秒
測定精度 表示値(*)×(±0.02 %)±1 カウント
*表示値は小数点を除いたカウント値
(注) 周速度の測定精度は回転体の回転速度に依存します。
  上記の測定精度は非接触測定のものです。また、手ぶれによる誤差は含まれておりません。接触測定の時は、接触子の滑り 、精度が加わります。
ピークホールド機能 最大値(MAX)、最小値(MIN)
メモリー機能 最大 20 データ
オーバレンジ機能 測定値が表示範囲を超えたときにオーバレンジ(ERROR マーク)表示
回転上限警告機能 回転速度が予め設定された上限値を超えた時、上限警告(マーク)表示
周速度演算機能 予め設定された直径値(mm)と測定回転速度から周速度を演算(非接触式)
<接触式で測定の場合は周速リング KS-100/200 を使用>
積算機能 入力信号のパルス数を積算カウント
周期測定機能 入力パルスの周期を測定(但し、1秒以下の場合は入力パルスの平均値)
回転速度 非接触式(反射マーク)、接触式(KS-300を使用)
アナログ出力 出力電圧:0 ~ 1 V/0 ~ フルスケール(フルスケールは任意設定可)
変換方式:10 bit D/A変換方式
リニアリティ:± 1 %/フルスケール
出力更新時間:50 ms+1周期時間以内
温度安定度:±0.05 %/フルスケール/℃(スパン&ゼロ)
設定誤差:±0.5 %/フルスケール
負荷抵抗:100 kΩ 以上
パルス出力 出力電圧: Hi +4.5 V 以上 (反射マーク検出時)
Lo +0.5 V 以下
出力論理:正論理
負荷抵抗:100 kΩ 以上
使用温度範囲 0 ~+40 ℃
保存温度範囲 −10 ~+50 ℃
電 源 単4形乾電池 (1.5 V)× 4 個、または専用 ACアダプタ(オプション PB-7090)
電池寿命 32 時間 以上(バックライトOFF時) 、
8 時間 以上 (バックライトON時)
ローバッテリー表示 電池電圧が 約 4.5 V 以下になると警告マーク(LOW マーク)を表示

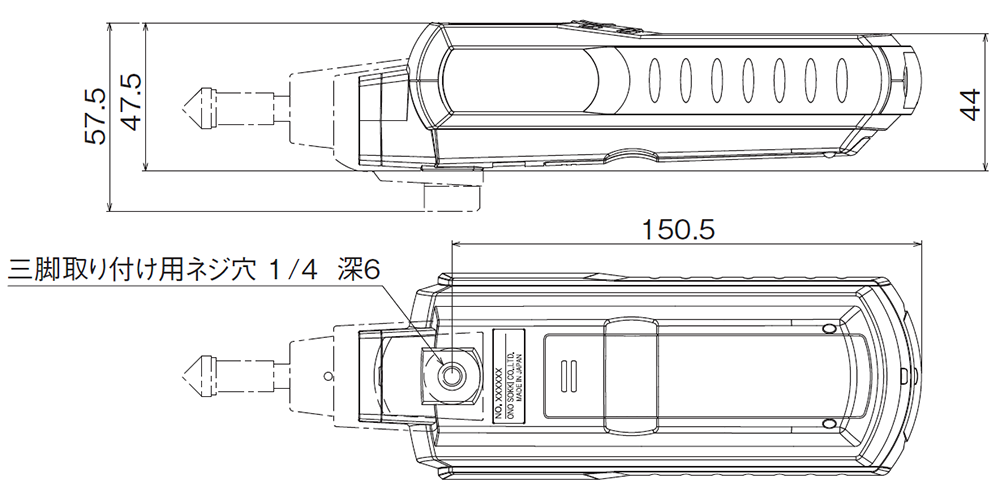

外形寸法 66(W) × 180.5(H) × 47.5(D) mm (本体のみ)
66(W) × 237.2(H) × 57.5(D) mm (接触アダプタ + 回転接触子)
質 量 (乾電池含む) 約 220 g(本体のみ)
約 282 g(接触アダプタ + 回転接触子)
付属品 HT-0502 接触式アダプタ x 1
KS-300 回転接触子 x 1
KS-200 周速リング x 1
反射マーク 1 シート(12mm 角 25 枚)
単 4 形乾電池 (1.5 V)× 4
キャリングケース x 1
取扱説明書(機能解説編(和英)、基本操作編(和英))各 x 1
価格 (税込
オプション ・PB-7090 ACアダプタ: (税込 )<Adapter Technology製>
AX-501 BNCコネクタ付出力ケーブル (2m、アナログ・パルス出力兼用): (税込
・HT-011 反射マーク(10 シート 1 組): (税込
HT-0521A スタンド冶具
(HT-0522 マグネットスタントと組み合わせて使用します): (税込

HT-0522 マグネットスタンド
(HT-0521A スタント治具と組み合わせて使用します): (税込

LA-0203D 測定三脚: (税込
KS-100 周速リング (周速度測定用 単位 mm/s): (税込
KS-200 周速リング (周速度測定用 単位 m/min): (税込
KS-300 回転接触子 (回転測定用円錐形ゴム先): (税込
KS-700 延長用シャフト(KS-300用): (税込

付属品

製品写真(HT-5500付属品)

オプション

製品写真(HT-011 反射マーク) 製品写真(KS-100 周速リング) 製品写真(KS-200 周速リング)
HT-011反射マーク(10シート=1組) KS-100周速リング KS-200周速リング
製品イラスト(LA-0203C 測定三脚) 製品写真(KS-300 回転接触子) 製品写真(KS-700 延長用シャフト)
LA-0203D 測定三脚 KS-300回転接触子 KS-700延長用シャフト

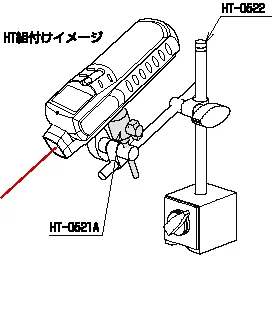

製品画像(HT0521A/HT0522) 製品写真(PB-7090 ACアダプタ)
HT-0521A + HT-0522 マグネットスタンド  PB-7090 ACアダプタ
