TEDSアダプターNP-0081N10は、TEDS非対応のプリアンプ内蔵型加速度ピックアップにTEDS機能を付加するアダプターです。

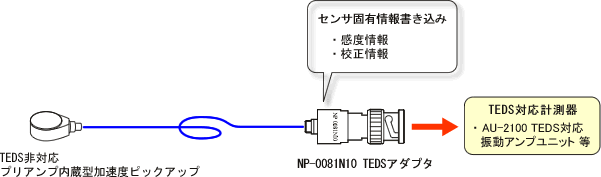

本器に接続する加速度ピックアップの情報（感度情報、校正情報）を書き込み、加速度ピックアップと共にTEDS対応計測器に接続することで、TEDSセンサーの機能を使用することができます。
計測器の入力端子に直接接続しますので、ケーブル配線を変えることなく、計測の妨げになりません。
特長
TEDS非対応のプリアンプ内蔵型加速度ピックアップを簡単にTEDSセンサーにすることができます。
センサーを加工することが無いため、超小型･軽量等の特長をそのまま生かした上でTEDS機能を付加できます。
NP-0081N10 TEDSアダプター内の専用チップに、使用するTEDS非対応センサーの固有情報（感度 情報、校正情報）を書き込み・記録することで、記録されたセンサー固有情報が組み合わせるTEDS対応計測器に自動的に読み込まれます。これにより、感度設定などの作業が自動化されるとともに、 設定ミスを防止し計測前準備の作業を省力化することができます。
NP-0081N10 TEDSアダプターは、プリアンプ内蔵型加速度ピックアップと1対1の組み合わせで使用します。TEDS化するセンサーが複数個ある場合には、同数のTEDSアダプターが必要です（1つのTEDSアダプターを複数のセンサーと組み合わせて使用することはできません）。TEDSアダプターに内蔵のTEDSチップには組み合わされたセンサーの校正情報が、外ケース部にはシールにて型式と製造番号が記載されます。 なお、従来のCCLD（定電流駆動）型プリアンプ内蔵センサーと互換性があるので、TEDS非対応の計測器であっても今まで通り使用できます。 |
概略仕様
| 構造 | 入出力部コネクター接続ケースグランド |
|---|---|
| ケース材質 | ステンレス |
| コネクター | センサー側：10-32同軸（ミニチュアコネクター） 計測器側：CO2（BNC） |
| 適合センサー | CCLD（定電流駆動）型プリアンプ内蔵センサー（NP-3211、NP-3418）
*本器を接続することにより、センサーへ供給できる電源電圧は 1V
低下します。 |
| 出荷時書き込みTEDS情報 | 組み合わせるセンサーの感度、軸方向並びに校正日
*上記情報にプラスしてTEDSアダプター（本製品）の型名と製造番号が書き込まれます。 |
| 使用温度範囲 | -40 ～ +85℃ |
| 使用湿度範囲 | 85 %RH以下 |
| TEDS規格 | IEEE1451.4-2004（Ver. 1.0） |
| 外形寸法 | Φ 15×40 mm |
| 質量 | 約 20 g |
| 価格 |
（税込
）＜初回TEDS情報書き込み料込み＞
＜注意＞ |
