【TEDS対応】

製品写真(AU-2100振動センサーアンプユニット)

音響・振動センサー等からの微小信号を効率よく増幅・フィルタリング処理するフロントエンド計測プラットフォームとしての AU シリーズファミリー AU-2100 振動センサーアンプユニットは、TEDS 対応加速度ピックアップと組み合わせて使用することで、加速度ピックアップ固有の感度や校正値等の情報が AU-2100 に自動転送・自動認識されます。これまでは手作業で行われていたセットアップやキャリブレーションの時間を短縮でき、作業効率が格段に向上するとともに、作業者の設定ミスを低減可能です。しかも、加速度から速度や変位に信号を変換する積分機能やローパス/ハイパスフィルタ機能を内蔵。また、USB経由でパソコンから AU-2100 の測定レンジやフィルタ設定などの操作をコントロールすることができるため、工場ラインや品質管理部門などでの遠隔操作が可能です。

ユニットは、お客様の多様な計測用途に合わせ、単体であるいは複数ユニットを自由に組み合わせ、単チャンネルから多チャンネルまで、フレキシビリティに富んだ計測システムを構築することができます。

TEDS = Transducer Electronic Data Sheet



IEEE1451 シリーズで定義されているセンサー固有の情報を記述するフォーマットです。

このTEDSデータをセンサーに組み込むことで自己認識機能を備える事が可能となり、プラグアンドプレイセンサーと呼ばれる機能の根幹を成すものです。TEDSを定義しているIEEE1451 は「スマート・トランスデューサ・インタフェース(Smart Transducer Interface)」を規定する規格で、様々なセンサーやアクチュエータの個別情報や測定データを交換するために、共通オブジェクトモデルやインタフェースを規定したものです。

その中の、IEEE1451.4はアナログ信号出力を持つセンサーを対象とした規格で、非常にシンプルなインタフェースが採用されており、かつ従来のシステムへの接続も可能になっています。



【加速度センサーのTEDS情報】 加速度センサーのTEDS情報には以下のものがあります。 “製造者ID、型番(バージョンを含む)、製造番号、使用テンプレートID(センサー種別)、感度、軸方向、質量、極性、校正周波数、校正温度、校正日、計測場所ID”、これらの情報を解析器側が読み込むことで、感度設定の自動化によるユーザ設定ミスの防止や、 計測場所ID によるセンサー識別による誤配線の防止、多種多様なセンサーを一度に使用する場合 の初期設定時間の削減が可能となります。



イラスト(従来システムの問題点とTEDSシステムの優位点)

特長

TEDS (IEEE 1451.4、ver 1.0) 対応
TEDS対応センサーと組合せると、センサーの感度、型名、製造番号などの固有情報を読み出し、本器に自動設定されます。感度設定が自動で行われるため、数値の入力ミスなどを回避することができ、作業者の測定前作業を大幅に軽減し、測定手順の効率化・簡素化をもたらします。



フィルタ機能搭載
L.P.F.(ローパスフィルタ)、H.P.F.(ハイパスフィルタ)、各々2点のフィルタを搭載、不要な高周波域の振動や低周波ノイズをカットし、目的の信号を増幅することが出来ます。また、H.P.F.10Hz と L.P.F.1kHz は振動シビアリティ規格(JIS B 0907)に準拠しており、回転機械および往復動機械の振動評価用の信号アンプとしても使用できます。


積分機能搭載
加速度センサーの振動加速度信号を、速度あるいは変位に変換して出力することが出来ます。どのモードでも出力レンジは物理量で設定(例:100(mm/s)/V)することが可能で、面倒な単位換算を行う必要がありません。


断線検知機能(CCLDモード時)
CCLD (定電流駆動)プリアンプ内蔵加速度センサー使用時において、ケーブル断線時などに警告表示をします。



USBインタフェース搭載

測定レンジやフィルタの設定など、本器のほとんどの操作をPCからコントロールすることが出来ます。工場ラインで製品毎の測定条件に合わせ、設定を遠隔操作で変更できます。また、市販のUSBハブを使うことで、複数のユニットをコントロールすることも可能です。



連結型フレーム採用

単体使用だけでなく、連結して多チャンネルユニットとしても使用可能。



USBインタフェース搭載

イラスト(AU-2100ユニットの5台連結)

5台のユニットを連結


構成例

AU-2100振動センサーアンプユニットにAU-4100Aレコーディングユニットを組合せ、加速度ピックアップからの信号をPCのHDに高速記録

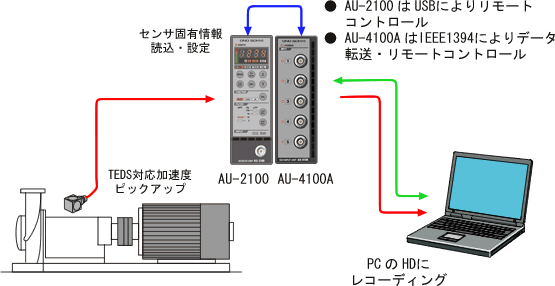

イラスト(構成例:AU-2100+AU-4100A)

概略仕様

入力信号 プリアンプ内蔵型(CCLD)加速度ピックアップ、電圧
対応TEDS規格 * 注) TEDS: IEEE1451.4(Ver.1.0) 加速度センサー、力センサーに対応
CCLD電源 定電流 4 mA、電圧 +24 V DC
センサー感度範囲 0.08 mV/(m/s2) ~ 12 V/(m/s2)
出力モード 加速度、速度、変位
出力レンジ設定範囲
(センサー感度1mV/[m/s2]の時)
加速度:10 (m/s2)/V ~ 1000 (m/s2)/V
速度:10 (mm/s)/V ~ 1000 (mm/s)/V
変位:1 mm/V ~ 100 mm/V
周波数特性 加速度:1 Hz ~ 30 kHz (±0.5dB)
速度:3 Hz ~ 7 kHz (+0.5、-1 dB)
変位:3 Hz ~ 500 Hz (+0.5、-1 dB)
フィルタ HPF: 3 Hz(3次バタワース)、10 Hz(3次チェビシェフ)
LPF: 1kHz(3次チェビシェフ)、10kHz(3次バタワース)
HPF: 10 Hz、LPF: 1 kHz は振動シビアリティ(JIS B 0907)適合
入出力電圧範囲 ±5 V
入力換算雑音 50 μVrms 以下(1 Hz ~ 30 kHz)
校正信号出力 ±1 V、159.2 Hz 正弦波
レベル表示 5点 LED
断線検知機能 CCLD 使用時、ケーブルの断線時などに警告表示を行う
リモートコントロール USB 2.0 (FULL SPEED)、ミニBタイプ、仮想 COM ポート方式
電源 AC/DCアダプタ(STD-1533PA 使用時:AC100~240V)、またはDC: 9 ~ 18 V
電力定格 5 VA(出力オプション未実装時)
使用温度範囲 0 ~ +40 ℃(ユニット単体)
外形寸法 44(W)×132.5(H)×243(D) mm
質量 約 750g
価格
AU-2100: (税込
ACアダプタ STD-1533PA: (税込 )
ACケーブル VM1322-VM1702 (税込
オプション
  • AU-0110*1 *2 実効値出力(0~+5V) (税込

  • AU-0120*2 4~20mA出力 (税込 )

*1: オプション機能の出力はリアパネルの OP-OUT に常時出力され、
次の3パターンが可能です。

  • 実効値出力オプション(AU-0110):FUNCTION(積分)で選んだ信号の実効値出力

  • 4 ~ 20mA出力オプション(AU-0120):SIG-OUT信号を4~20mAに変換して出力(SIG-OUT信号<-5 ~ +5V>に対し4 ~ 20mAの出力となります。

  • 実効値出力オプション(AU-0110)+4 ~ 20mA出力オプション(AU-0120):FUNCTION(積分)で選んだ信号を実効値変換し4 ~ 20mAに変換した信号。

*2: 本体納入後オプション機能を取り付けた場合、別途取り付け費が必要です。
取り付け費: (税込 )(1オプションにつき)

* 注) 他社製TEDS対応​センサーをご使用の場合: センサー内部にあるTEDS専用チップの種類によってはTEDS情報を読込めない場合があります。

1:他社製センサーの購入をご検討されている場合、各社TEDS対応センサーメーカまたは販売店へご相談いただき動作確認をお願いします。

2:お持ちのTEDS対応センサーを弊社TEDS対応の計測器でご使用になりたい場合、当社デモ品にて動作確認をお願いします。(最寄の当社営業所へご連絡ください)
