仕様
| タイプ | 耐圧防爆型 | |||
|---|---|---|---|---|
 |
 |
|||
| 基本型式 | RP-2700シリーズ（受注生産） |
RP-210シリーズ (生産終了） | ||
| 出力パルス数 | 60､100､300､360､500､600､1000､1500､3000 P/R | 60､100､120､200､ 300､360､500､600､750､900*､1000､1200､1500､1800､2000､ 2500､3000 P/R *(RP-210シリーズ ;オプション) |
||
| 最高回転速度 | 8000 r/min | |||
| 機械的特性 | 許容軸荷重 | ラジアル | 150 N | |
| スラスト | 100 N | |||
| 軸径 | φ19 mm | |||
| 起動トルク | 50 mN･m*1 | |||
| 慣性モーメント | 1050 g･cm2 | |||
| 質量 | 15.5 kg | 17 kg | ||
| 環境特性 | 使用温度範囲 | -5 ℃ ～ + 50 ℃ | ||
| 耐湿度 | 95 ％*2 | |||
| 保護等級 | IP50*3 | |||
| 耐振動 | 98 m/s2 *4 | |||
| 耐衝撃 | 980 m/s2 *5 | |||
| 防爆構造の種類 | 耐圧防爆構造 (記号 d) | |||
| 対象ガスまたは上記の発火度及び爆発等級 | ２Ｇ４ | |||
| 電気的特性 | 出力波形 | ２相方形波 | 単相/２相 方形波 | |
| 出力電圧 | “Hi”： 10 V 以上、*6 “Lo”： 0.5 V 以下 |
“Hi”： 10 V 以上、*7 “Lo”： 0.5 V 以下 |
||
| デューティ | 50 ％ ± 10 ％ | |||
| 位相差 | 90 ﾟ± 25 ﾟ | |||
| 応答周波数 | 100 kHz | |||
| 信号精度 | 隣接誤差 | ± 1/200 Pitch 以下 | ||
| 出力方式 | トーテムポール *8 | |||
| 接続方式 | 端子台 *9 | 端子台 *10 | ||
| 電源 | AC 100～240 V／DC 12～24 V | AC 100V *11 ／DC 12V *12 | ||
| 消費電流 | 50 mA(AC)／100 mA(DC) | 50 mA(AC)／100 mA(DC) | ||
*1 オイルシール付回転軸において。
*2 40 ℃、8 h
オイルシール付回転軸において。結露不可。
*3 回転軸にオイルシールを付けている場合に適合。
*4 軸方向 4 h、上下、左右各 2 h。
*5 3 方向各 3 回、軸は 98 m/s2。
*6 電源電圧 によらず、出力信号電圧は Hi 10 V 以上
*7 RP-210オプション時：電源電圧 DC 24 Vの場合、出力信号電圧は
DC 12 V 電源と同様で Hi 10 V 以上。
*8 負荷抵抗 470 Ω 以上。
オプションにてオープンコレクタ出力 (DC 40 V、50 mA 以内) も可能。
*9 圧着端子：M4（JIS C2805 RBC1.25-4）
*10 電源供給用圧着端子：M3（JIS C2805 1.25-3）、 信号出力用圧着端子：M4（JIS C2805 2-4）
*11 オプションにて AC 110 V、AC 200
V、AC 220 Vも可能。
*12 オプションにて DC 5 V、DC 15
V、DC 24 V も可能。

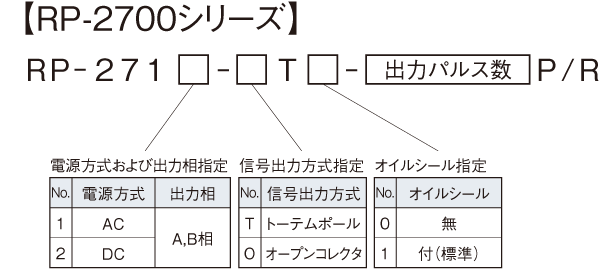

型式略号
接続方式
RP-2700シリーズ
| 端子 | 内 容 |
|---|---|
| 1 | 信号１ |
| 2 | 信号２ |
| 3 | ケース |
| 4 | 信号用コモン |
| 5 | 内部(信号用コモン) |
| 6 | 内部(ケース) |
| 7 | 内部(信号２) |
| 8 | 内部(信号１) |
| 9 | AC 型：電源（L）
DC 型：電源（+) |
| 10 | AC 型：電源（N） DC 型：電源（-) |
RP-210シリーズ
| 端子 | 内 容 |
|---|---|
| 1 | 信号１ |
| 2 | 信号２ |
| 3 | ケース |
| 4 | 信号用コモン |
| 5 | 内部(信号用コモン) |
| 6 | 内部(ケース) |
| 7 | 内部(信号２) |
| 8 | 内部(信号１) |
| 9 | AC 型：電源
DC 型：電源（Vcc) |
| 10 | AC 型：電源 DC 型：電源 0 V |
＊ RP-210 シリーズの( )内は本体内部へ配線済みの端子です。 ＊ 信号用コモンと 0 V は RP 内部で共通になります。
端子台型
| RP-210シリーズ | 筐体中の端子台に付属の電源供給用 M3、信号出力用 M4 の圧着端子を仮装着してありますので、取扱説明書に従って端子台へ外部導線を引込みケーブル配線を行ってください。 |
ケーブル仕様
塗装色
ロータリエンコーダーの塗装部分は マンセル 5Y7/1、メラミン焼付け半艶塗装となります。
出力信号について
出力波形
小野測器ロータリエンコーダーは増幅回路を内蔵しており 、DUTY (High-Lowレベルの時間比率)が１：１で、パルスの高さ(電圧)は回転速度の変化に関係なく一定の方形波信号に波形整形されております。高い電圧、低いインピーダンスに変換された出力信号は外来ノイズの影響を受けにくく、現場設置、長距離伝送を可能にしております。
図 1
出力信号相数
二相出力型
図１の＜信号１＞及び＜信号２＞の90ﾟ位相をもった二相の信号を出力します。 回転方向の弁別が可能なので、方向弁別回路をもった可逆カウンタと組合せることにより、角度の精密割出し、移動量の検出、自動位置決めの制御などに用いることができます。
単相出力型
図１のうち＜信号１＞の信号のみ出力します。 回転方向の弁別をしないので、左右どちらに回転しても同じ単相信号を出力するため、回転速度の検出、メジャーリングロールなどと組合せて一定方向に動かし長さの検出や送り量の検出などに用いることができます。
出力回路
| トーテムポール出力
|
オープンコレクタ出力 |
保護等級（IP）とは
ＲＰシリーズの保護等級(IP)は、電気機械機具の防水性、防じん性に対する日本工業規格 JIS C 0920(IEC 529に対応)に準拠し、等級を次のように分類することで試験方法を規定しています。
例
| IP | 6 | 5 | ・・・・・・ | 耐じん形防噴流形 |
|
第2特性数字・・・水の進入に対する保護 | |||
 |
第1特性数字・・・外来固形物に対する保護 | |||
第1特性数字 外来固形物に対する保護
第１特性数字 |
構造 |
試 験 条 件 |
|---|---|---|
０ |
無保護 |
―――――― |
１ |
手などに対する保護 |
φ50mm以上の固形物が侵入しないこと |
２ |
指などに対する保護 |
φ12.5mm以上の固形物が侵入しないこと |
３ |
工具などに対する保護 |
φ2.5mm以上の固形物が侵入しないこと |
４ |
針金などに対する保護 |
φ1mm以上の固形物が侵入しないこと |
５ |
防じん型 |
動作を阻害する量のじん埃が侵入しないこと |
６ |
耐じん型 |
じん埃が侵入しないこと |
Ｘ |
規定しない |
―――――― |
第2特性数字 水の浸入に対する保護
第２特性数字 |
構造 |
試 験 条 件 |
|---|---|---|
０ |
無保護 |
―――――― |
１ |
垂直に滴下する水に対する保護 |
200mmの高さから1mm/minの水滴を10分間 |
２ |
垂直±15ﾟの範囲の水滴に対する保護 |
200mmの高さから3mm/minの水滴をケースを±15ﾟ傾けて10分間 |
３ |
散水に対する保護 |
300mmの距離から10L/minの散水を±60ﾟで5分間 |
４ |
全方向の水の飛沫に対する保護 |
300mmの距離から10L/minの散水を±180ﾟで5分間 |
５ |
噴流水に対する保護 |
2.5m の距離から12.5L/minの噴流水を全方向で3分間 |
６ |
暴噴流水に対する保護 |
2.5mの距離から100L/minの噴流水を全方向で3分間 |
７ |
浸水状態に対する保護 |
水深1mで30分間 |
８ |
潜水状態に対する保護 |
使用者と製造者の協議による |
Ｘ |
規定しない |
―――――― |
