DS-0399 は販売終了しました。




ご注意

DS-0399 DS-3100用 USBインタフェース(USB2.0対応)は、2021年3月をもって販売終了します

後継機種(DS-3200シリーズ) はこちら

DS-0399

DS-3000 データステーション(DS-3100シリーズ)を USB2.0ポートを装備したPCと接続するためのインターフェースです。

DS本体の ONO-LINK 3接続端子を USB2.0 に変換することが可能になります。

DS本体の改造は不要です。



特長

USB2.0ポートのみのPCでも使える

幅 112 mm、高さ 18 mm、奥行き 43 mm、重さ 80 g のコンパクトサイズ

少チャンネル計測向き (4 ch ~ 8 ch まで:推奨)

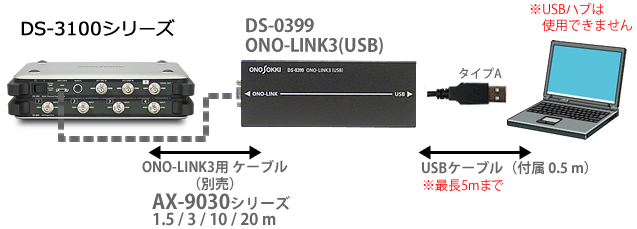

システム構成


DS-0299/0399 システム構成

対応製品



ハードウェア DS-3100 / 3102 / 3104 (注1)
ソフトウェア 下記を除いた、DS-3000 シリーズに対応するソフトウェア

    DS-0342 (サーボ解析機能)

    Oscope2 (OS-2700 OSRECO) ※Ver.2.5未満のみ

(注1) 40 kHzユニットおよび 100 kHzユニットに対応しています。ただし、スループット性能に制限があります。

仕様

スループット性能(注2) 100 kHzレンジ /  2 ch
 40 kHzレンジ /  8 ch
 20 kHzレンジ / 16 ch
最小スペック(CPU) Intel® Core™ 2 Duo (推奨:Intel® Core™ i5 以上)
インタフェース USB 2.0 (USBハブ使用不可)(注3)
OS Windows® XP、Windows Vista® の各32ビット版、Windows® 7、Windows® 10
解析同時レコーディング 対応(注4)
筐体間接続 (FRAME LINK) 対応(注5)

(注2) スループットの条件は、A/Dオーバ情報、回転速度情報を含み、保存ビット数は 24 ビットです。

ただし、100 kHzレンジに関しては A/Dオーバ情報のみ含み、保存ビット数は 16 ビットです。

また PCの性能や使用条件によっては、スループット性能が異なる場合があります。

(注3) 一部のPCで USB3.0 ポートに接続した場合に、通信エラーが発生することがあります。

その場合は、お手数ですが USB2.0 ポートに接続してご利用ください。

(注4) 解析表示画面数が、8画面以上になると更新が遅くなる場合があります。収録データは、問題ありません。

(注5) 100 kHzユニットは、筐体間接続に対応しておりません。

価格


DS-3100用 USBインタフェース(USB 2.0対応)
セット価格

DS-0399 ONO-LINK3(USB)
※ 付属品:DS-3000 アップデートCD、USBケーブル (0.5 m)

価格

(税込

*Windows® XP, Windows Vista®, Windows® 7 は、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。

*Intel® Core™ は米国Intel Corporationの米国及びその他の国における商標です。
