ローラーエンコーダー RP-7400 よくあるご質問
トランジスタを使用した出力回路で、コレクタが出力端子となっています。トランジスタを ON した状態では GNDとショートするので出力は0 Vで、電源の供給がないため動きません。この状態を回避する為に、通常はコレクタ端子を外部でプルアップします。OFF 状態では Low レベルになるようにシステムを構成します。

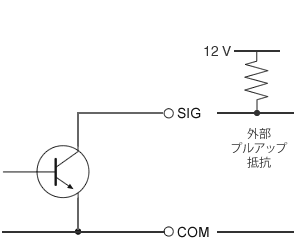

オープンコレクタ出力回路
|
オープンコレクタ出力レベル (DC 12 V供給時)
|
