瞬時値の測定条件を設定する。

周波数補正特性   ：  任意 （パネルスイッチ［A/C/FLAT］）
動特性                 ：   任意 （パネルスイッチ［F/S/IMP］）
測定モード           ：   瞬時値：INST （パネルスイッチ［Tact Max］）
レベルレンジ        ：   ワイドレンジ以外 （パネルスイッチ［LEVEL ▲ ▼］）

1/3リアルタイムオクターブフィルタを選択する。
パネルスイッチ［THRU/FILTER］を押すと1/3リアルタイムオクターブフィルタが選択され、画面は1/3リアルタイムオクターブ通常画面（棒グラフ画面）に切り替わります。なお、他のオプションが組み込まれている場合には、パネルスイッチ［THRU/FILTER］を押した後、パネルスイッチ［1/1 1/3 R.T］を押してください。

ALLPASS2の周波数補正特性を切り替える。

最初に、切り替わった1/3リアルタイムオクターブ通常画面（棒グラフ画面）のALLPASS2にカーソルを移動します。なお、カーソルはパネルスイッチ［FILTER FREQ］を押して移動させます。次に、パネルスイッチ［A/C/FLAT］を押し、ALLPASS2の周波数補正特性を切り替えてください。

表示される瞬時値を読み取る。
カーソルを移動することにより棒グラフのデータを読み取ることができます。なお、測定した瞬時値データの棒グラフ画面は、パネルスイッチ［LIST］を押すことによりリスト表示画面に切り替えることができます。

瞬時値の測定条件を設定する。

周波数補正特性   ：  任意 （パネルスイッチ［A/C/FLAT］）
動特性                 ：   任意 （パネルスイッチ［F/S/IMP］）
測定モード           ：   瞬時値 （パネルスイッチ［Tact Max］）
レベルレンジ        ：   ワイドレンジ以外 （パネルスイッチ［LEVEL ▲ ▼］）
測定時間             ：   100時間以内 （パネルスイッチ［MEAS TIME］）

1/3リアルタイムオクターブフィルタを選択する。
パネルスイッチ［THRU/FILTER］を押すと1/3リアルタイムオクターブフィルタが選択され、画面は1/3リアルタイムオクターブ通常画面（棒グラフ画面）に切り替わります。なお、他のオプションが組み込まれている場合には、パネルスイッチ［THRU/FILTER］を押した後、パネルスイッチ［1/3 1/3 R.T］を押してください。

ALLPASS2の周波数補正特性を切り替える。

最初に、切り替わった1/3リアルタイムオクターブ通常画面（棒グラフ画面）のALLPASS2にカーソルを移動します。なお、カーソルはパネルスイッチ［FILTER FREQ］を押して移動させます。次に、パネルスイッチ［A/C/FLAT］を押し、ALLPASS2の周波数補正特性を切り替えてください。

測定を開始する。
測定時間をパネルスイッチ［MEAS TIME］で設定した後、パネルスイッチ［START］を押して測定を開始します。測定中は測定実行中マークが、測定時間の設定表示には測定の経過時間がそれぞれ表示されます。

デジタル表示部の測定値を読み取る。
設定した測定時間が経過すると測定が終了します。測定したデータはパネルスイッチ［LP/Leq…］を押して切り替えます。また、パネルスイッチ［FILTER FREQ］を押しカーソルを移動することにより、カーソルで選択した棒グラフのバンドデータを読み取ることができます。

なお、棒グラフ画面は、パネルスイッチ［LIST］を押すことによりリスト表示画面に切り替えることができます。

メモリーモード（FSCAN）を起動する。
パネルスイッチ［Mem Mode］を押すとメモリーモードが起動します。

データをストアするメモリーのアドレスを設定する。
パネルスイッチ［Address ▲・▼］を押すたびにアドレス番号が増減します。なお、すでにデータがストアされているアドレス番号の後ろにはマーク（＃）が表示されます。

測定を開始する。
測定の詳細については、本節「7.3 瞬時値の測定」～「7.5 NC値の測定」をご覧ください。

ストアするデータを選択する。
パネルスイッチ［Lp/Leq］を押しストアするデータの種類を選択します。

測定したデータをストアする。
パネルスイッチ［Store］を押すと、操作③で測定したデータが、操作①と②で設定したメモリーのアドレスへストアされます。ストアが終了すると、アドレス番号が自動的に1段繰り上がります。

メモリーモード（FSCAN）を起動する。
パネルスイッチ［Mem Mode］を押すとメモリーモードが起動します。

データをストアするメモリーのアドレスを設定する。
パネルスイッチ［Address ▲・▼］を押すたびにアドレス番号が増減します。なお、すでにデータがストアされているアドレス番号の後ろにはマーク（＃）が表示されます。

測定を開始する。
測定時間をパネルスイッチ[MEAS TIME]で設定した後、パネルスイッチ[2nd]、[START]を押して連続測定を開始します。

ストアするデータを選択する。
パネルスイッチ[2nd]、［Lp/Leq］を押しストアするデータの種類を選択します。

測定したデータをストアする。
パネルスイッチ[2nd]、［Store］を押すと、操作③で測定したデータが、操作①と②で設定したメモリーのアドレスへストアされます。ストアが終了すると、アドレス番号が自動的に1段繰り上がり再び測定を開始し、測定が終了すると メモリーにストアされます。ストアを終了させるまでこれを繰り返します。

ストアを終了する。
パネルスイッチ[2nd]、［Store］を押すとストアは終了しますが、測定は測定時間が終了するまで行います。（この間は、メモリーはリコール出来ません。）すぐにデータをリコールしたい場合は、パネルスイッチ[PAUSE]を押してください。

メモリーモード（FSCAN）を起動する。
パネルスイッチ［Mem Mode］を押すとメモリーモードが起動します。

リコールするメモリーのアドレスを設定する。
パネルスイッチ［Address ▲・▼］を押し、リコールするデータがストアされているアドレス番号に切り替えます。なお、データがストアされているアドレス番号の後ろにはマーク（＃）が表示されます。

リコールを実行する。

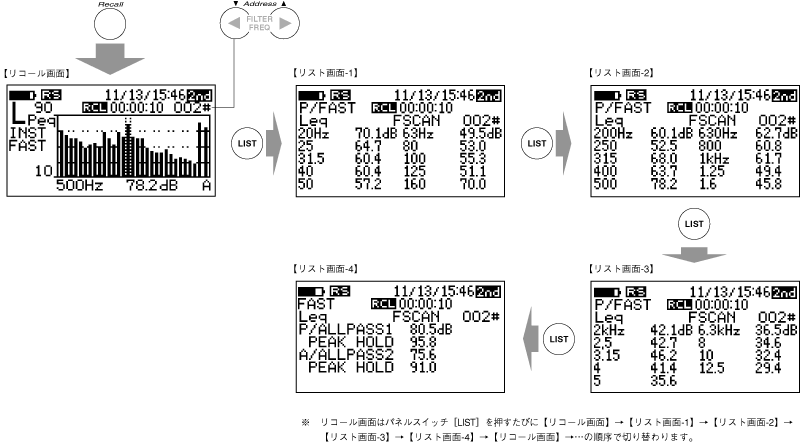

パネルスイッチ［Recall］を押すと、メモリーにストアされているデータが読み出され（リコール）ます。リコールした測定データは、パネルスイッチ［LIST］を押すことによりリスト表示に切り替えることができます。また、リコールをOFF（解除）したいときには、再度パネルスイッチ［Recall］を押してください。次に、アドレス番号2のデータをリコールした画面例について記載しています。
