转速变动，转速共振的测量比较
（激光表面速度计 vs 转速传感器+F/V频率电压转换器）
使用激光表面速度计或者使用转速传感器和F/V转换器来测量转速变动和转速共振的方法。
在此就上述两种测试方法说明需要的夹具和测量结果。
在此就上述两种测试方法说明需要的夹具和测量结果。

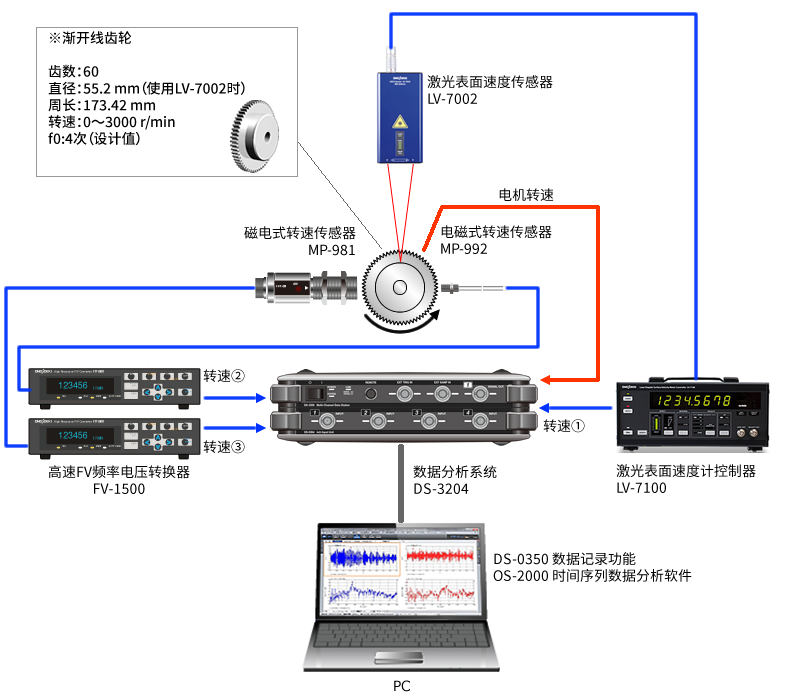

测量设备的比较如下：
LV-7000系列 激光表面速度计
无需检测齿轮或齿轮切割盘。
可实现从0速度到开始，停止时的速度测量。
高速响应和高分辨率，可检测出旋转体的反转。
0速时出现直流偏移，模拟输出可能并未完全达到0速。
MP系列 磁电式/电磁式转速传感器＋FV-1500 高速F/V频率电压转换器
需要测量用的齿轮或齿轮切割盘。
无法测量从0速度到开始和停止时的速度，以及旋转体的反转。
响应速度和分辨率低于LV-7000系列。
抗干扰能力强，不易受旋转体的同步转速变动（RRO（Repeatable Run Out））的影响。
| 型号 | 品名 | 备注 | |
|---|---|---|---|
| 1 | LV-7000系列 | 激光表面速度计 | 输出速度 ± 10 V |
| 2 | MP-981 | 磁电式转速传感器 | 测量频率范围 1 Hz ～ 20 kHz |
| 3 | MP-992 | 电磁式转速传感器 | 测量频率范围 400 Hz ～ 100 kHz |
| 4 | FV-1500 | 高速FV频率电压转换器 | 将输入信号的一个脉冲间的周期时间转换为频率，输出与输入信号频率成正比的电压。 |
| 5 | DS-3204 | 数据分析系统 | 4ch 40 kHz 主单元 |
| 6 | DS-0350 | 数据记录功能 | |
| 7 | OS-2000 | 时间序列数据分析软件 |
输出波形比较
※ MP-992 电磁式转速传感器大约在1000转附近测出转速。
激光表面速度计（LV-7000）和磁电式转速传感器（MP-981）测量结果比较

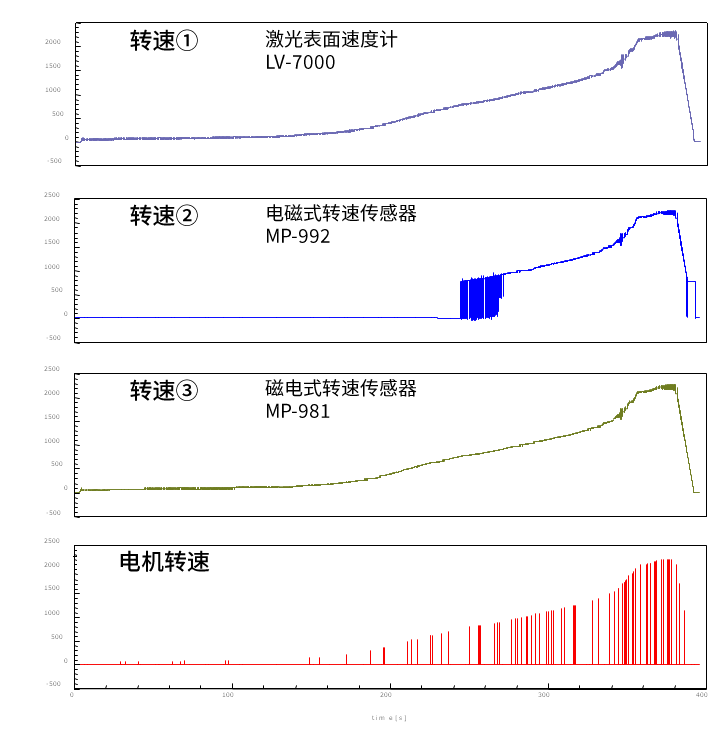

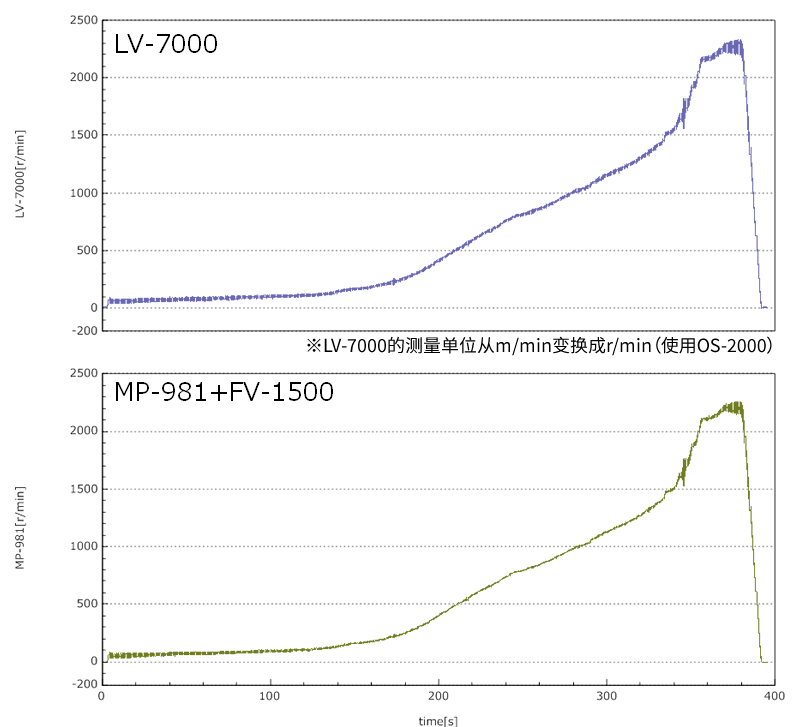

转速测量结果（全波形）

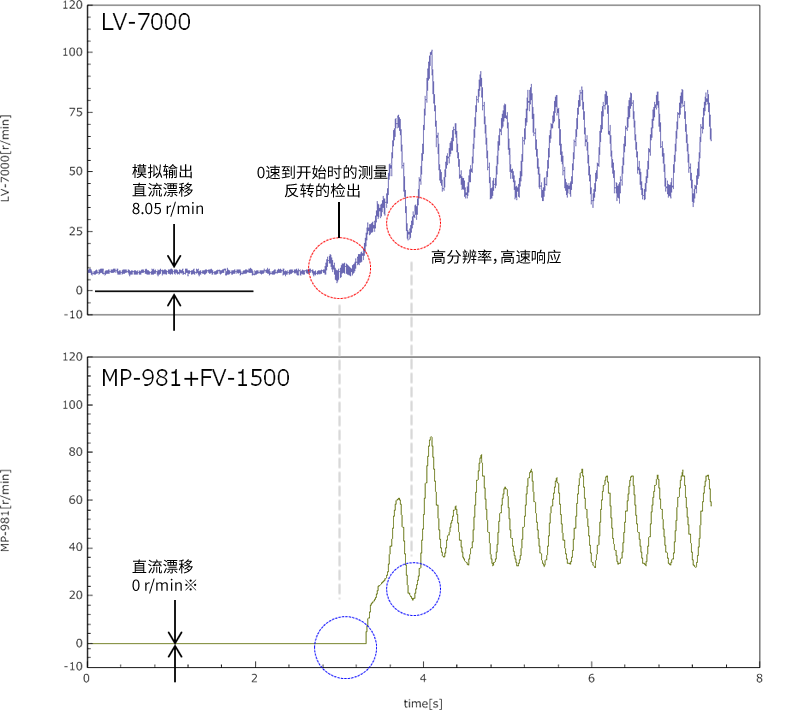

0速度 → 开始旋转时的波形比较

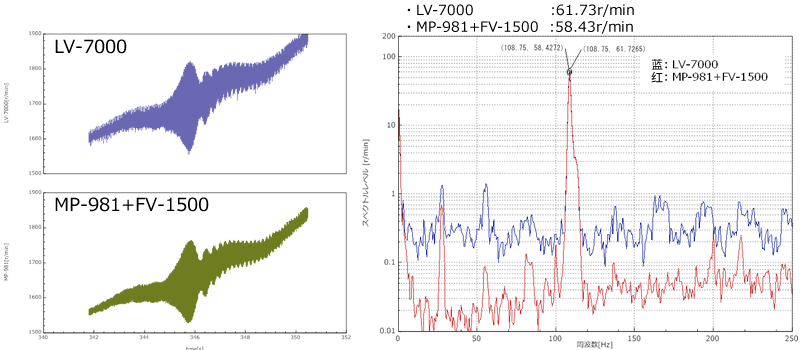

转速共振时的振幅比较

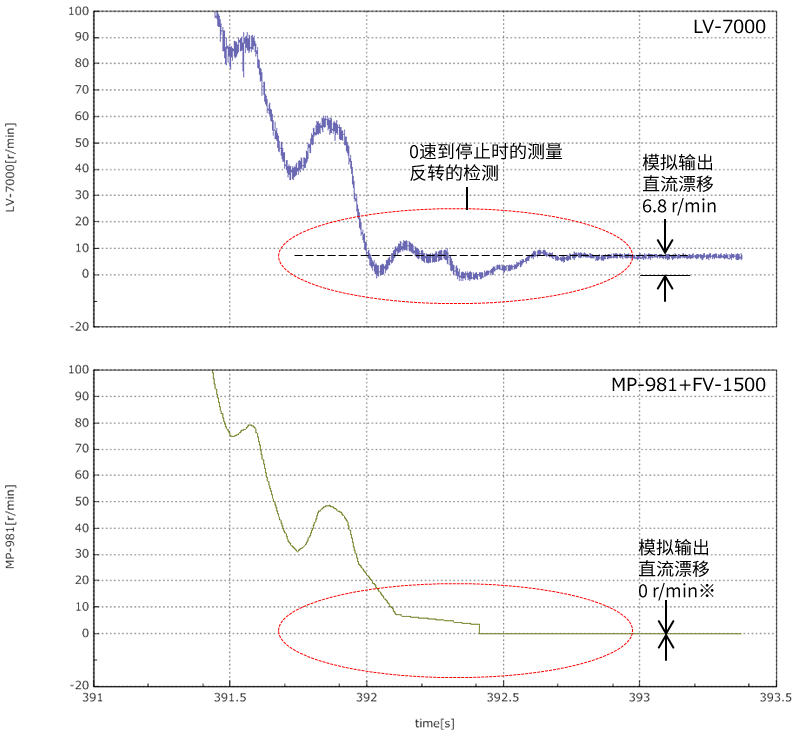

转速停止（0速度）时的比较
要点
| LV-7000 激光表面速度计 |
MP-981 电磁式转速传感器 + FV-1500 高速F/V频率电压转换器 |
|
|---|---|---|
| 传感器 | 非接触（激光） | 非接触（需要强磁性齿轮） |
| 传感器固定夹具 | 要 | 要 |
| 传感器到测量物的距离 | 200 mm（激光投射端口开始） | 0.5 ～ 1 mm （前端开始） |
| 0速度开始的测量 | 可（有直流漂移） |
不可（无直流漂移） |
| 反转的检测 | 可 |
不可 |
| 响应速度·分辨率 | 高速响应，高分辨率 | - |
| 0速度为止的测量 | 可（有直流漂移） |
不可（无直流漂移） |
| 同步转速变动的影响 | 大 |
小 |
- 根据环境，转速范围，分辨率选择测试方法。
