防爆型容积式流量传感器
FP-3000系列
内压防爆型
FP-3130S / FP-3132S
耐压防爆型
FP-3130 / FP-3132
FP-3140 / FP-3142
FP-3150 / FP-3152
FP-3130S/3132S（小流量、低压损型）为通风式内压防爆结构。通过增加容器的内部压力来防止爆炸性气体进入容器内部从而维持防爆性能。
它还具有压力损失补偿功能，通过伺服驱动与旋转编码器相耦合的电机来补偿压力损失，使自由活塞始终处于空挡无推动的状态即压差为零。因此，在测试发动机的燃油消耗量时，可以在不对发动机的燃料供给系统施加任何压力影响的情况下完成测量。
FP-3130 / 3132（小流量型）、FP-3140 / 3142（标准流量型）、FP-3150 / 3152（大流量型）为耐压防爆结构。由于流量传感器内的旋转脉冲发生单元为全封闭结构，即使有挥发性气体侵入发生爆炸，传感器也能承受一定的压力而不会损坏。此外，该结构使得爆炸性高温气体不会引燃传感器外的爆炸性气体。
亮点
1.量程范围宽
FP-3000 系列容积式流量传感器具有宽广的量程范围， 流量比高达 1 : 400以上。因此适用于发动机试验的燃油消耗测试，特别是那些流量消耗跨度比较大的试验诸如测量从发动机怠速试验时的微小流量起，到酒精类等低热量燃料在高负载域大流量消耗的试验。
FP-3000系列 量程范围
| 型号 | 量程 | 流量比 |
|---|---|---|
| FP-3130S，FP-3132S FP-3130，FP-3132 |
0.06 ～ 60 L/h | 1:1000 |
| FP-3140，FP-3142 | 0.3 ～ 120 L/h | 1:400以上 |
| FP-3150，FP-3152 | 1 ～ 1440 L/h |
2.符合日本国内防爆法规 (公益社団法人/产业安全技术协会鉴定为合格品)
| 型式鉴定合格编号/
型式的名称 |
相应传感器型号 |
|---|---|
| 第Ｔ65915号/ FP-0131* | FP-3130 / 3132 / 3140 / 3142 / 3150 / 3152 |
| 第Ｔ65865号/ FP-3132S | FP-3130S /3132S |
3.危险区域：可在 ZONE1、ZONE2 类域使用
| 危险区域分类 | 要领 |
|---|---|
| 特別危险区域（Zone0） | 通常四周充满着爆炸性气体，并且是连续地，长时间地，或者说是频繁地产生这种状况的场所 |
| 第１类 危险区域（Zone1） | 通常情况下经常会产生爆炸性气体的场所 |
| 第２类 危险区域（Zone2） | 通常情况下产生爆炸性气体的可能性较小，并且即使生成维持时间也较短的场所 |
所谓低压损补偿功能是通过一个伺服机构连续控制着流量传感器的输入端与输出端之间的压差使其为零的功能。 借助这一功能，可实现小于 10 Pa 的低压损。也不需要对传感器增设专用的加压装置，就可使你的流量测量装置变得更简洁精度又高。
通过伺服驱动用联轴节与旋转编码器相连的电机，使自由活塞始终处于空挡位置那样，传感器内流体无流动的平衡状态（压差为零）， 即补偿了管路内压损的功能。而自由活塞的位置则是由涡电流传感器来探测的。

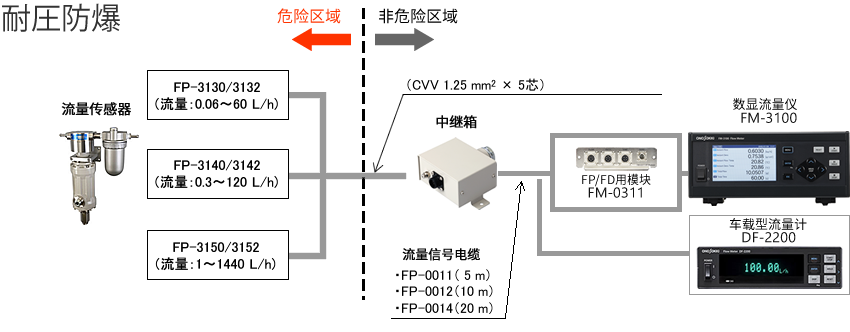

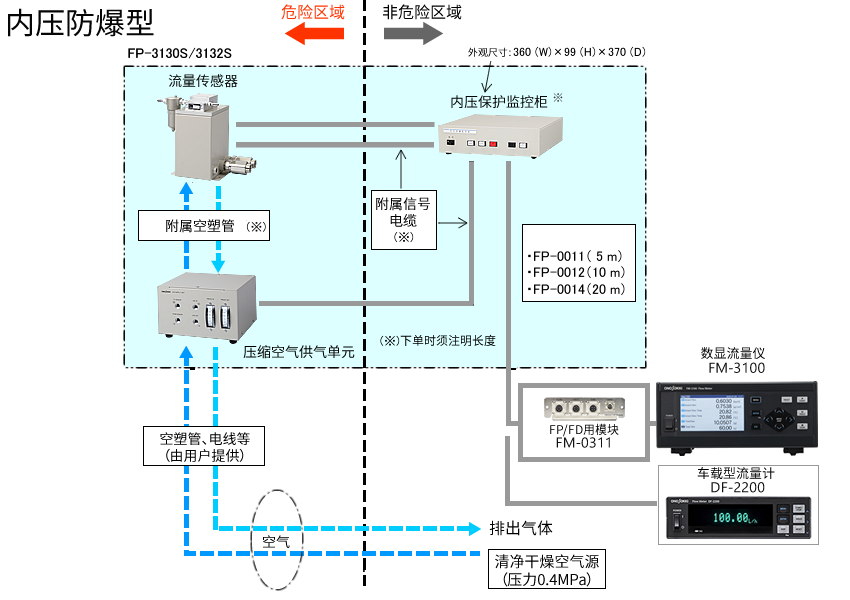

系统构成
危险区域布线排电缆时注意事项
必须使用金属电线管保护。
在危险区域与非危险区域的边界地带，为防止爆炸性气体的流入，电线电缆须用薄膜进行包扎处置。
如果在危险区域内设置中继箱时，箱体须采用防爆构造。
电路设计须有实质性的安全防爆措施，不得受其他回路的影响。
电缆耐压，原则须使用耐压 600 V 规格的产品。
规格
| FP-3130/3132 | FP-3140/3142 | FP-3150/3152 | FP-3130S/3132S | ||
|---|---|---|---|---|---|
| 测量項目 | 流量 | ||||
| 温度 | 选购产品 | 选购产品 | 选购产品 | 选购产品 | |
| 压力 | |||||
| 传感方式 | 容积式 (活塞推动方式) | ||||
| 可测溶液 | 標准规格 | 汽油、柴油、火油、一般石油类液压油（※1※2） | 汽油、柴油、火油 | ||
| 兼容酒精类燃料(选购功能) | 汽油、柴油、火油、一般石油类液压油（※1※2）, 甲醇/乙醇/酒精和汽油的混合溶液 |
汽油、柴油、火油、 甲醇/乙醇/酒精和汽油的混合溶液 |
|||
| 量程 | 0.06 ～ 60 L/h | 0.3 ～ 120 L/h | 1 ～ 1440 L/h | 0.06 ～ 60 L/h | |
| 精度 | ＜ ±0.0009 L/h (0.06 ～ 0.18 L/h 时) 读取值 ＜ ±0.5 % (0.18 ～ 60 L/h 时) |
读取值 ＜ ±0.2 % (全量程) |
±0.018 L/h 以内 (1 ～ 3.6 L/h 时) 读取值 ＜ ±0.5 % (3.6 ～ 1440 L/h 时) |
读取值 ＜ ±0.5 % (全量程) |
|
| 压力損失 | ＜ 8 kPa／40 L/h 时 (汽油) |
＜ 2 kPa／60 L/h 时 (汽油) |
＜ 7.4 kPa／500 L/h 时 (汽油) |
＜ 10 Pa (不包括滤清器带来的压力损失) |
|
| 最高分辩率 | 0.01 mL (FP-3130) 0.001 mL (FP-3132) |
0.1 mL (FP-3140) 0.01 mL (FP-3142) |
1 mL (FP-3150) 0.1 mL (FP-3152) |
0.01 mL (FP-3130S) 0.001 mL (FP-3132S) |
|
| 最大压力 | 980 kPa | ||||
| 型式鉴定合格编号 | 第Ｔ65915号（※仅旋转编码器部分） | 第Ｔ65865号 | |||
| 防爆构造种类 | 耐压防爆型 | 内压防爆型 | |||
| 爆炸等級 及起火度 |
2G4 | G4 | |||
| 对应危险区域 | 第１类危险区域（Zone1） 第２类危险区域（Zone2） |
||||
| 电缆引线种类 | 耐高压密封式 | — | |||
| 适用电缆线径 | 10 ～ 12 mm | — | |||
| 使用温度范围 | 0 ～ ＋40 °C （环境温度、液体温度、不结冻） | ||||
| 滤清器过滤能力 | 5 µm （EH-106） |
5 µm （EH-1050） |
10 µm （EH-101） |
5 µm （EH-106） |
|
| 重量 | 约 5.5 kg (含滤清器） |
约 6.5 kg (含滤清器）/td> | 约 15 kg (含滤清器） |
约 5.9 kg （含流量传感器、滤清器） 约 5.1 kg
(空气供给单元） 约 9.1 kg (内压保护监控柜） |
|
| 编码器脉冲数 | 120 P/R（FP-3130、FP-3140、FP-3150） 1200 P/R（FP-3132、FP-3142、FP-3152） |
120 P/R（FP-3130S） 1200 P/R（FP-3132S) |
|||
| 付属品 | 滤清器（与传感器一体化构造），使用说明书 | ||||
| 中继箱 | (空气供给单元） | ||||
| 流量信号电缆 | 选购件（FP-0011、FP-0012、FP-0014） | ||||
| 適合流量計 | 各种数字流量计 DF-2200 FM-3100/ FM-0311 |
||||
选购产品
| 型名 | 名称 | 備考 |
|---|---|---|
| FP-0011 | 流量信号电缆 5 m | FP-3000系列传感器 FM/DF系列流量计之间联接用电缆 |
| FP-0012 | 流量信号电缆 10 m | FP-3000系列传感器 FM/DF系列流量计之间联接用电缆 |
| FP-0014 | 流量信号电缆 20 m | FP-3000系列传感器 FM/DF系列流量计之间联接用电缆 |
