变频装置内部电路板的振动测试分析

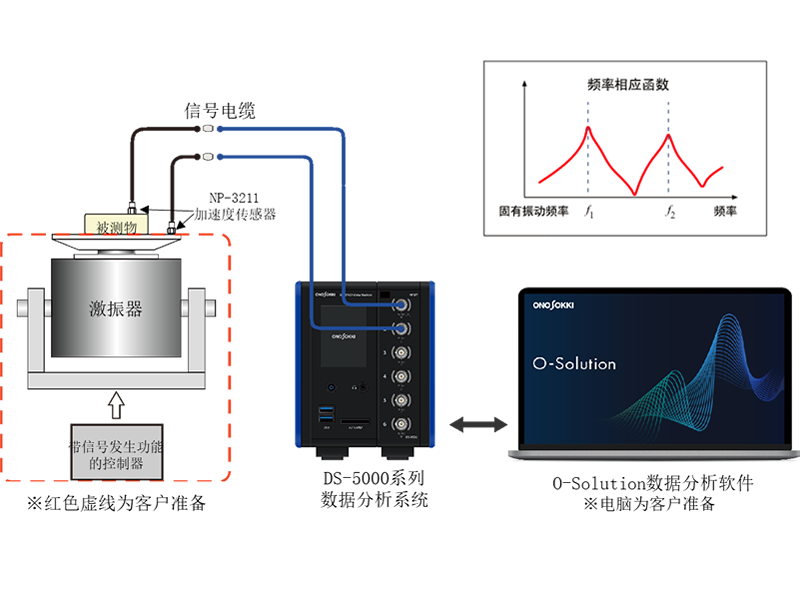

使用激振控制器的内部信号进行扫频激振测量被测物的固有频率。
固有频率的测量方法之一是利用激振器进行扫频激振测量。可设定激振控制器以一定的加速度，频率范围进行扫频激振，如30 m/s2，10 Hz ～ 200 Hz，此时使用DS-5000/O-Solution的扫频平均功能测量激振器的激振量与被测物的振动响应之间的频率相应函数。低频率范围测量时比较需要时间，并且激振器激振与DS-5000/O-Solution测量不是自动同步的，扫频激振时频率的变化幅度应尽可能小一些，这样扫频时间就比较长要数分钟到数十分钟。被测物根据自身的结构可能具有复数个固有频率。测量的结果可利用半值法计算出固有频率的衰减率。同时，还可通过积分计算出，速度/力，位移/力，力/加速度，力/速度，力/位移等评价表示量。
产品构成
| 型号 | 产品名称 | 备注 | |
|---|---|---|---|
| 1 | DS-5000/O-Solution系列 | 跟踪分析组合 | DS-5100/DS-0526 6通道信号输入及主机单元 OS-0522 FFT分析功能 OS-0523 跟踪解析功能 OS-0512 硬件连接功能 |
| 2 | NP-3211 | 内置放大器型加速度传感器 | 超小型轻量(0.5 g)加速度传感器，频率范围：0.3 Hz～20 kHz ±3 dB，配有专用电缆(3 m)。 |
| 3 | NP-0020 | 信号电缆延长用连接头 | NP-3211的专用电缆连接延长电缆NP-0153A时使用。 |
| 4 | NP-0153A | 信号电缆 | 5 m、-25～+160 ℃ |
| 5 | NP-0021 | 小型接头/BNC转换头 | NP-0153A信号电缆的一端的小型接头经该转换头连接DS-5000对应的BNC电缆或插头。 |
备注
DS-5000/O-Solution系列需要与电脑配套使用。
如果使用带有外部信号输入端子的激振控制器，可利用DS-5000/O-Solution系列的信号输出单元(DS-0371，选配件)输出的扫频信号，进行与扫频信号同步的扫频测量，同步的扫频测量 的结果更加精确。
也可以使用CF-9000 系列FFT分析仪代替DS-5000/O-Solution。
※ 点击型号可转至该产品的介绍页面
