振动测量应用例

● 在决定发动机核心部件曲轴强度的圆角轧辊加工过程中，有缺口的刀片不仅会严重影响部件的质量（发出异响和异音），

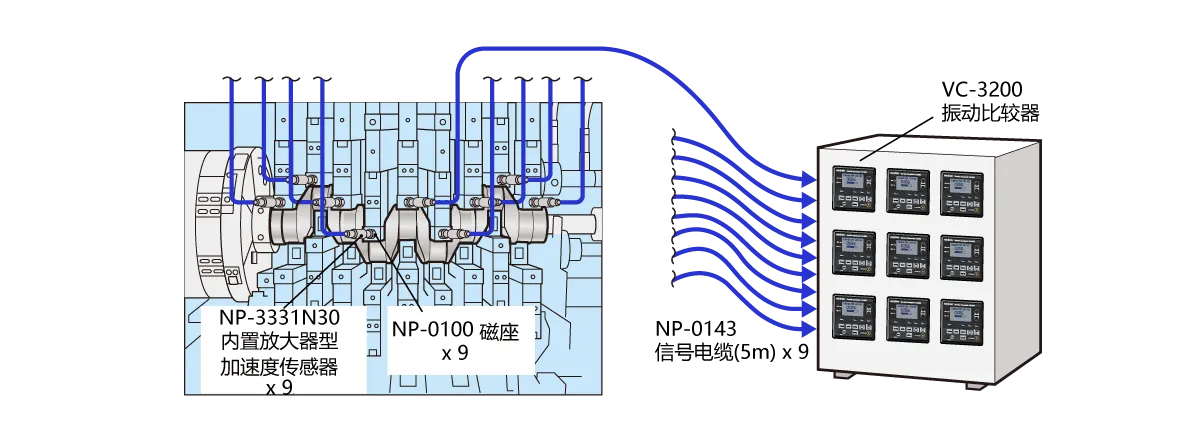

　还会因强度不足而引起缺陷。在此示例中，假设有九个圆角轧辊，每个圆角轧辊上都安装有传感器（磁铁可拆卸式），
　九台VC-3200振动比较器来检测刀片的崩刃冲击振动和和异常情况。
　由于需要从加工过程中的振动中检测刀片崩刃的冲击振动，因此可使用本振动比较器的频带变量处理功能。
● VC-3200 振动比较器可设定3种频带，并且可以对每个频带通过有效值、峰值或功率平均测量的合否判定。
　为了除去测定开始时无用的信号，本机配有延迟比较器判定的比较器延迟时间设定功能，
　以及通过从PLC等外部设备的输入闸门信号来控制测量时机的自动运行（AUTO）功能。
　另外，VC-3200电源规格为DC24V（DC22～26V），另外通过追加选配件VC-0352 AC/DC转换器，也可以在AC100V下使用。
● 使用一般耳机或听筒，可以用听声的方法对振动现象进行确认，也可以作为听诊棒使用。
　由于输出是按所设定的频带而来的，所以可以按频带对振动现象进行确认。
● 使用RS-232C接口将VC-3200与PC连接的话，可以将测得的结果数据保存。
● 这里的应用例中使用的传感器是代表性的传感器。请根据实际情况选择合适的传感器。
