振动测量应用例

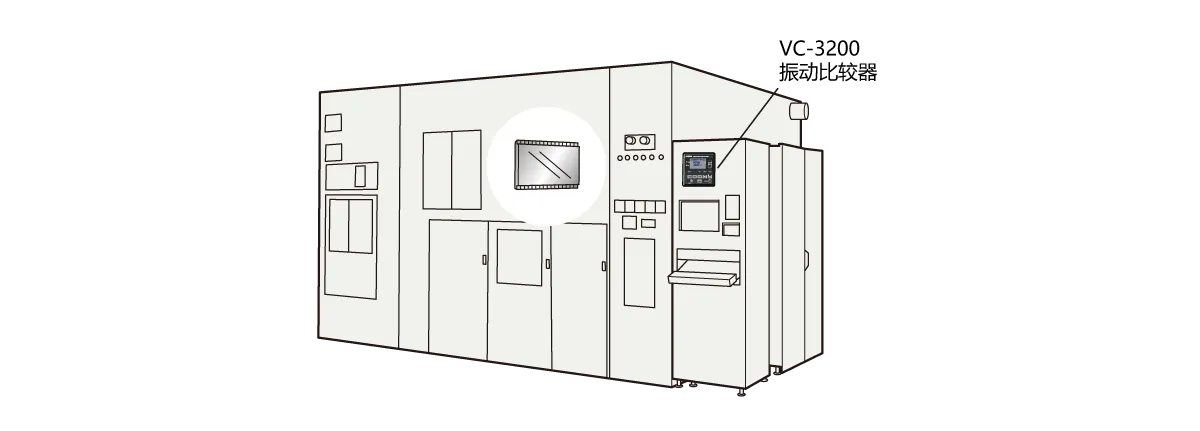

● 液晶电池的生产过程涉及从形成电极到注入液晶的精密操作，操作过程中发生的振动对成品质量有重大影响。
　通常情况下，电池的质量往往要到最后的检验工序时接通电源后才能得知，但是这样的话对良品率的成本有重大影响。
　在此示例中，使用VC-3200振动比较器检测和判定振动。
　通过使用该仪器监测加工过程中的振动，可以在加工过程中防止出现次品，并实现稳定的质量保证。
● VC-3200 振动比较器可设定3种频带，并且可以对每个频带通过有效值、峰值或功率平均测量的合否判定。
　为了除去测定开始时无用的信号，本机配有延迟比较器判定的比较器延迟时间设定功能，
　以及通过从PLC等外部设备的输入闸门信号来控制测量时机的自动运行（AUTO）功能。
　另外，VC-3200电源规格为DC24V（DC22～26V），另外通过追加选配件VC-0352 AC/DC转换器，也可以在AC100V下使用。
● 使用一般耳机或听筒，可以用听声的方法对振动现象进行确认，也可以作为听诊棒使用。
　由于输出是按所设定的频带而来的，所以可以按频带对振动现象进行确认。
● 使用RS-232C接口将VC-3200与PC连接的话，可以将测得的结果数据保存。
● 这里的应用例中使用的传感器是代表性的传感器。请根据实际情况选择合适的传感器。
