振动测量应用例

● 发动机的出货检查包括异音检查。产生异音的原因有很多，包括组装部件的不平衡、电气噪声和敲击现象。
　目前大多数都是通过感官进行异音检查，比如作业人员使用听诊棒进行听音检查。
　在此，使用判定仪器进行检查的情况，对于异音通常是使用传声器进行声学测量，但是如果现场的工作环境存在较大的背景噪音，
　使用传声器测量很难实现，因此推荐从振动进行测量的方法。

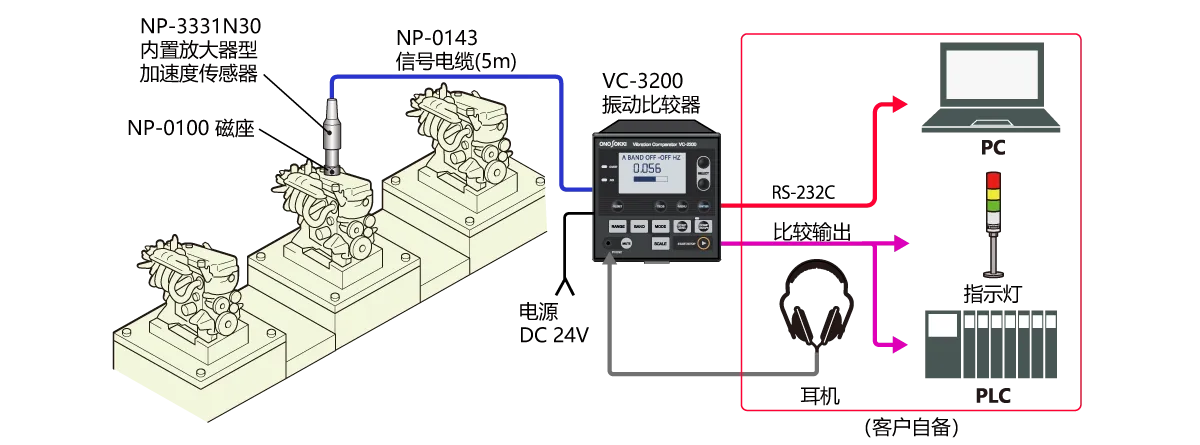

　此示例中，使用VC-3200振动比较器的带通滤波器功能进行异音的测量，通过电平测定进行定量判断，
　并通过耳机输出功能可同步进行听音检查。
● VC-3200 振动比较器可设定3种频带，并且可以对每个频带通过有效值、峰值或功率平均测量的合否判定。
　为了除去测定开始时无用的信号，本机配有延迟比较器判定的比较器延迟时间设定功能，
　以及通过从PLC等外部设备的输入闸门信号来控制测量时机的自动运行（AUTO）功能。
　另外，VC-3200电源规格为DC24V（DC22～26V），另外通过追加选配件VC-0352 AC/DC转换器，也可以在AC100V下使用。
● 使用一般耳机或听筒，可以用听声的方法对振动现象进行确认，也可以作为听诊棒使用。
　由于输出是按所设定的频带而来的，所以可以按频带对振动现象进行确认。
● 使用RS-232C接口将VC-3200与PC连接的话，可以将测得的结果数据保存。
● 这里的应用例中使用的传感器是代表性的传感器。请根据实际情况选择合适的传感器。
