振动测量应用例

● 洗衣机的晃动极大地影响了产品价值。一般情况下，晃动检查仅仅是利用传感器和振动计等设备，但由通过品检人员的目视实施。

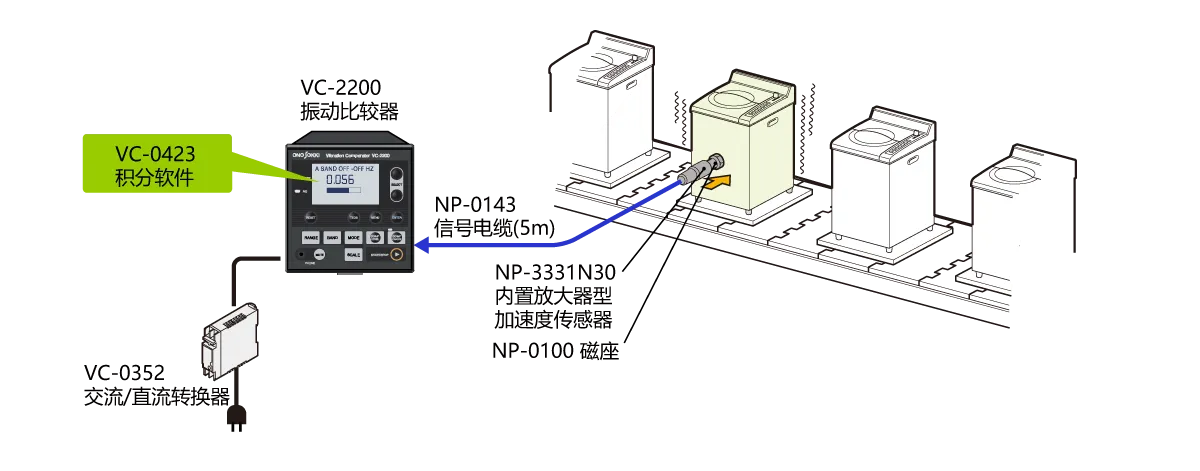

　在本示例中，传感器安装在被测物上（磁铁可拆卸式），并使用VC-2200振动比较器检测振动。
　VC-0423集成软件（选配件）可直接读取振幅值，并同时进行自动测定。这有助于削减运行成本和稳定质量。
● VC-2200 振动比较器设定2种频带，可以对每个频带进行有效值或峰值的合否判定。
　为了除去测定开始时不需要的信号，本产品配备了延迟比较器判定的比较器延迟时间设定功能，
　以及通过从PLC等外部输入门信号来控制判定定时的自动运行（AUTO）功能。另外，VC-2200电源规格为DC24V（DC22～26V），
　另外通过追加选配件VC-0352 AC/DC转换器，也可以在AC100V下使用。
● 通过追加选配件的VC-0423积分功能，对加速度传感器的信号进行积分，可以通过速度、位移进行测量。
　同时，与比较器功能并用，也可对速度·位移的进行判断。
● 使用一般耳机或听筒，可以用听声的方法对振动现象进行确认，也可以作为听诊棒使用。
　由于输出是按所设定的频带而来的，所以可以按频带对振动现象进行确认。
● 这里的应用例中使用的传感器是代表性的传感器。请根据实际情况选择合适的传感器。
