在实际现场,为了防止设备因轴承等发生故障而更换造成整个生产线停止运转的情况发生,一般都提早给予更换将要发生故障的轴承等零件。一般,都是凭工人用听诊棒或螺丝刀等听测振动异常情况,即所谓用感官检查的方法居多,用测量仪器检测的方法,主要有使用振动仪进行定期检查,但也很费力气。

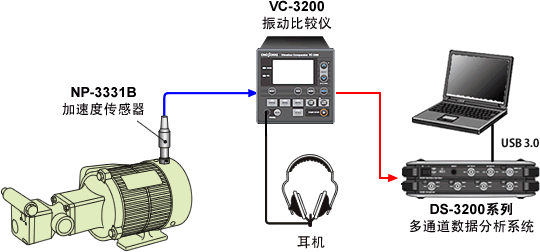

本文特介绍用本公司生产的振动仪(振动比较仪VC-2200 / 3200)对设备进行故障诊断的方法。下图就是一个例子,用加速度传感器检测振动,再用振动比较仪VC-2200 / 3200进行振动值的监视。利用这一系统,在监视机械的异常振动的同时,对轴承及单个部件的异常也能进行监测。另外,从振动比较仪输出的信号,可输入FFT分析仪进行波形分析,对轴承的内圈、外圈、转动体的异常可进行更详细的分析。一般前者称为简易诊断,后者称为精密诊断。
仪器构成
型号 | 品名 | 备注 | |
---|---|---|---|
1 |
VC-3200 | 振动比较仪 | 也可用VC-2200振动比较仪 |
2 |
NP-3000系列 | 加速度传感器 | |
3 |
耳机 | ||
4 |
DS-3200系列 | 多通道数据分析系统 | 也可用CF-9200/9400便携式分析仪 |
特长
效果
要点
Revised:2006/09/19
