整流性能

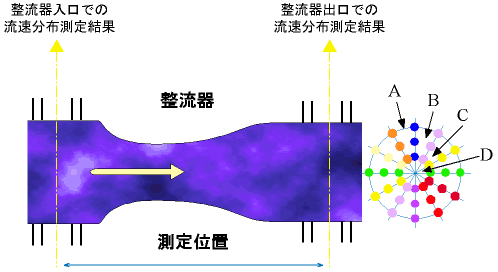

図 8 は、整流性能を表したグラフで、X 軸はエンジンのクランク角度、Y 軸は流速です。 測定には当社製レーザドップラ流速計(LV-5000)を使用し、エンジンモータリング運転での管内の流速分布を整流器入口と整流器出口の各測定位置で測定した結果です。 各クランク角に於いて。整流器入口では流速のバラツキ幅が大きく、整流器出口ではバラツキ幅が小さくなり、良く整流されていることがわかります。

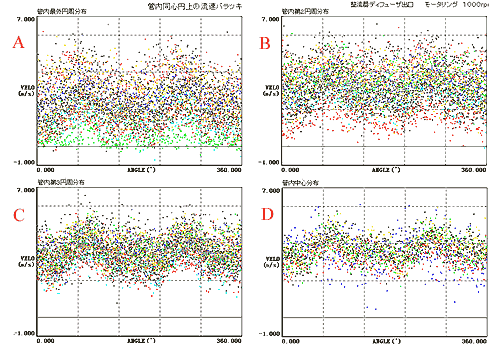

整流器入口での流速分布測定結果

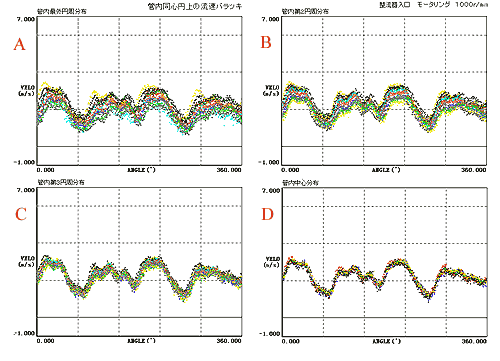

整流器出口での流速分布測定結果
図8
図 9 は、定常流試験による分割精度です。 ± 0.5 % 以下の高い精度が確保されています。
図9 定常流試験による分割精度
