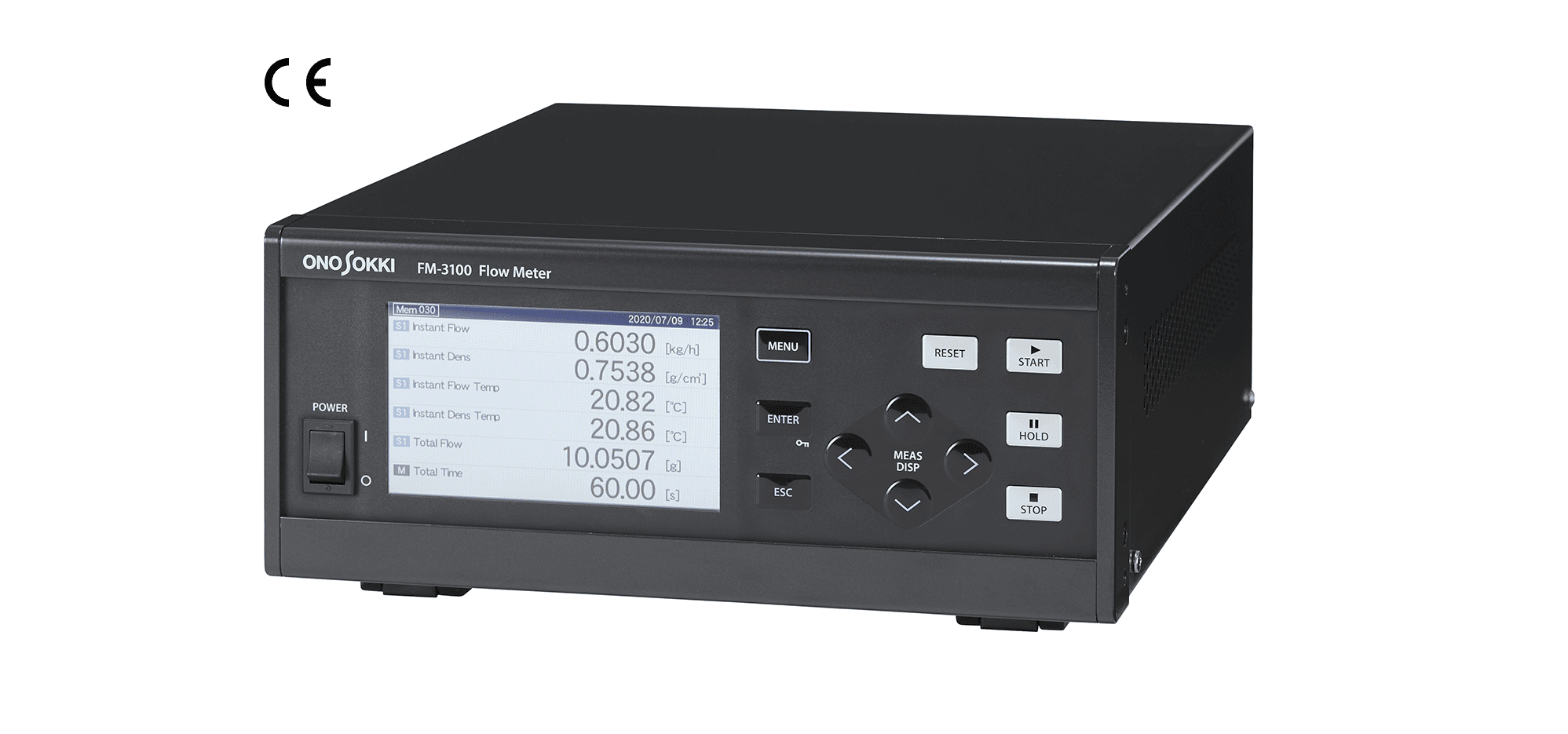

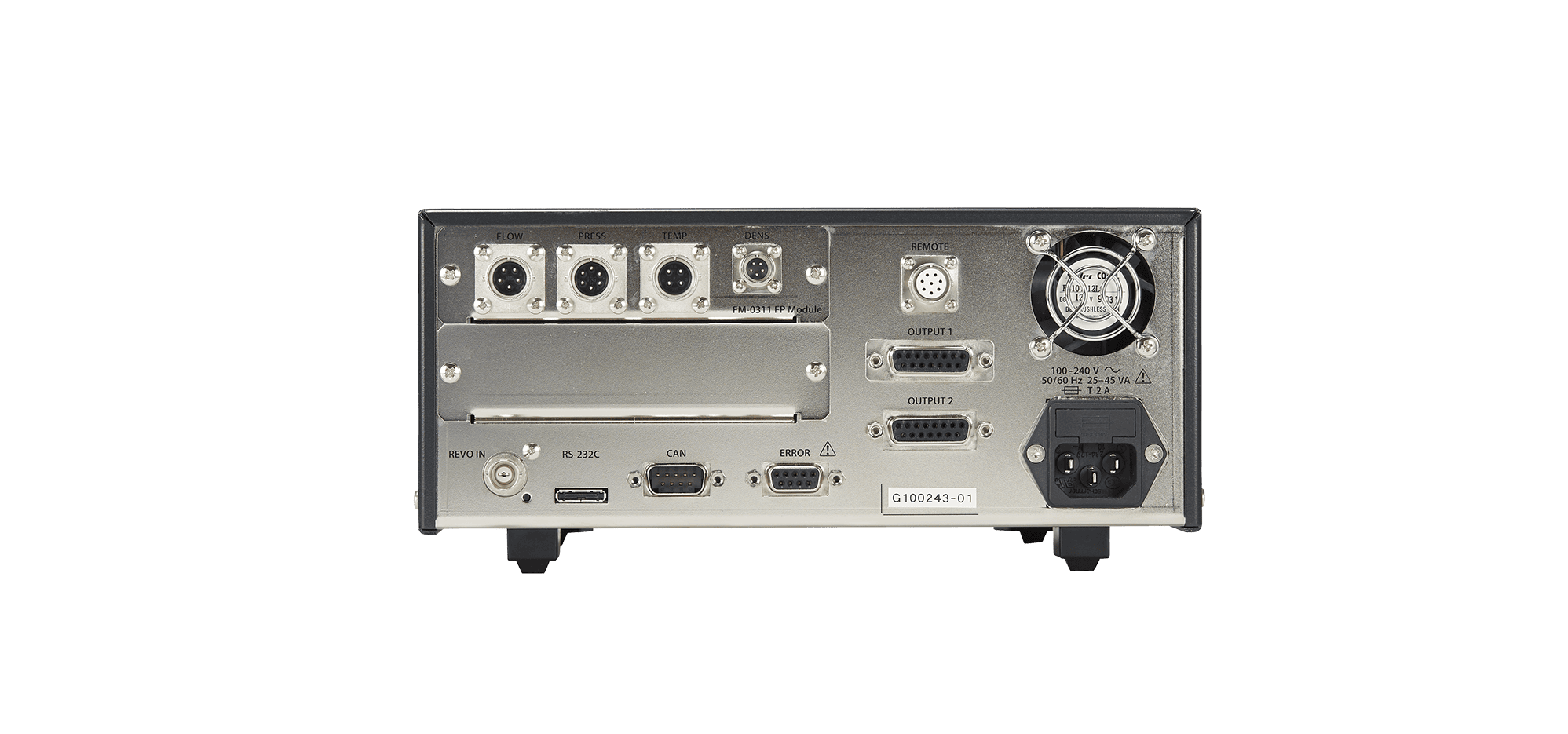

デジタル流量計 FM-3100 New
過渡流量の変化に応答する高速出力を実現
エンジン開発の現場では、低流量域の流量計測の高精度化や、過渡時における燃料消費特性の評価が求められています。
FM-3100は、各種検出器（FP、FX、FZシリーズ、小型密度計）と組み合わせて計測データを高速出力するデジタル流量計です。
特長
1. 高速応答出力 1 ms（アナログ / CAN）
過渡的な流量変化をとらえて、アナログ出力、CAN 出力を1 msの更新速度で出力できます。
前機種 FM-2500A の 100 ms に比べて応答が速く、瞬時流量の立ち上がりの確認や過渡運転時の燃料流量測定に適しています。
2. 多彩な検出器に対応
容積式流量検出器FPシリーズ、マスビューレット式流量検出器FXシリーズ、連続質量流量計FZシリーズが接続できます。
3. 温度値を基に密度補正し、質量流量を表示する密度補正機能を装備
流量検出器と密度計の設置を一体ではなく位置を離して設置した場合にも、それぞれの検出器の流体温度を元に温度補正が可能となり正しい質量流量データを得ることが出来ます。
装置構成例
仕様
一般仕様
| 適合検出器 | FPシリーズ／FD－5110／FXシリーズ／FZシリーズ ※ 各検出器に対応するモジュール（別売）を追加してください。 |
| 電源電圧 | AC100 V ～ 240 V ± 10 % |
| 消費電力 | 80 VA以下（FM-3100とFP-2140S 2台接続の場合） |
| 使用温度範囲 | 0 ～ +50 ℃ |
| 使用湿度範囲 | 10 ～ 85 % （非結露） |
| 保存温度範囲 | -10 ～ +60 ℃ |
| 保存湿度範囲 | 10 ～ 85 %（非結露） |
| 外形寸法 | 240(W) × 99(H) × 297(D) mm ※突起を含まず |
| 質量 | 約 3 kg |
| 適合規格 | CEマーキング (FM-0311)
低電圧（LVD）指令 2014/35/EU 規格 EN61010-1 EMC 指令 2014/30/EU 規格 EN61326-1 ClassA Group1 RoHS指令 2011/65/EU 規格 EN50581 |
| 適合検出器 | FPシリーズ / FD-5110 / FXシリーズ / FZシリーズ ※ 各種検出器に対するモジュール（別売）を追加してください。 |
| 付属品 | AC 電源ケーブル、FM-0012 アナログ出力変換アダプタ（D-Sub - BNCケーブル 0.5 m）、取扱説明書 |
FM-0311 FP･FD用モジュール
| 対応検出器 | FP-4135, FP-213/213S, FP-3130/3130S, FP-3132/3132S, FP-2140H, FP-2240HA, FP-3140/3142, FP-2140S, FP-215, FP-2250A, FP-3150/3152, MF-3200 |
| 演算項目 | 瞬時流量、区間積算流量、区間平均積算流量、積算流量、積算平均流量、瞬時筒内噴射量、区間平均筒内噴射量、積算平均筒内噴射量、温度換算密度値、瞬時圧力、瞬時密度、密度計温度 |
| 演算周期 | 1 ms |
| 正流、正流 + 逆流 モード | 積算流量、区間積算流量演算時、正流と正流+逆流 モードの切り替えが可能 |
| 正流モード時、逆流分をゼロ流量(0 L/h)と演算 | |
| 正流 + 逆流 モード、逆流分をマイナス流量として演算 | |
| 瞬時流量演算時は、モードにかかわらず、逆流分をマイナス流量表示 | |
| 温度計測 | 温度センサーからの信号入力および演算が可能 |
| 圧力計測 | 圧力センサーからの信号入力および演算が可能 |
| 小型密度計での密度計測 | 小型密度計での密度、温度計測が可能 |
| 表示精度 | 入力周波数のパルス重みに対して±1カウント |
FM-0321 FZ用モジュール
| 対応検出器 | FZ-2100, FZ-2200A |
| 演算項目 | 瞬時流量、区間積算流量、区間平均積算流量、積算流量、積算平均流量、瞬時筒内噴射量、区間平均筒内噴射量、積算平均筒内噴射量、温度換算密度値、瞬時密度、瞬時温度 |
| 演算周期 | 1 ms |
| ZERO校正（ZeroCal） | 流量が流れていないときの出力値が0になるように調整する機能 |
| LowFlowCut | 一定流量以下を0 L/hとする機能 |
| 表示精度 | 入力周波数のパルス重みに対して±1カウント |
| 温度計測 | 温度センサーからの信号入力および演算が可能 |
FM-0331 FX用モジュール
| 対応検出器 | FX-1110, FX-1120, FX-1130 |
| 演算項目 | 瞬時流量、区間積算流量、区間平均積算流量、積算流量、積算平均流量、瞬時筒内噴射量、区間平均筒内噴射量、積算平均筒内噴射量 |
| 演算周期 | 100 ms |
| 密度設定 | 範囲： 0.0001～5.0000 g/cm3
初期値： 1.0000 |
| 液面静定時間（Delay Time） | 範囲： 2～99 s（初期値： 2 s） |
| Charge Level | 範囲： 0～95 %（初期： 0 %） |
| オーバーフロー信号 | リレー出力 接点電圧容量（DC48 V、AC120 V）、接点通電電流（500 mA以下） |
オプション
| 型名 | 名称 | 備考 |
|---|---|---|
| FM-0311 | FP･FD用モジュール | FP/FDシリーズ検出器専用 |
| FM-0321 | FZ用モジュール | FZシリーズ検出器専用 |
| FM-0331 | FX用モジュール | FXシリーズ検出器専用 |
| FM-0341 | ブランクパネル | FM-3100用 |
| FM-0351 | 中国語オプション | 中国語化; |
| FM-0200 | リモートボックス | FM-3100シリーズ用 |
| PE3534394 | RS-232C変換アダプタ | FM-3100本体の専用コネクタからRS-232C D-sub 9ピンコネクタに変換（0.1 m） |
| FM-0012 | FM-3100用アナログ出力変換アダプタ | D-Sub - BNC |
| FM-0011 | FM-3100用取付金具 | |
| LC-0860 | CANケーブル | FM-3100 CANケーブル (2 m） |
