製品写真(SE-1200ディジタルエンジンタコメータ)

SE-1200 ディジタルエンジンタコメータは、先端検出部をガソリンエンジンのハイテンションコード(点火コード)に近づけるだけで、エンジンの回転速度を簡単に、しかも 1 r/min 単位でディジタル表示する非接触タイプの回転計です。汎用エンジンから自動車用エンジンまで点火方式を問わず、P/R 切換スイッチ 1 つで様々なガソリンエンジンにも対応できます。しかも測定結果は履歴として内部メモリーに10個まで保存可能です。

人間工学的設計に基づいた使い易い筺体は胸ポケットに収納できる小型・薄型タイプ。 非接触方式ですからきわめて安全、さらに回転体に余計な力や負荷をかける心配もなく、安心した測定が可能です。

特長

小型軽量なボディに大型液晶表示器を採用
非接触タイプですので、簡単に安全に測定可能
広い測定範囲で、1r/min単位での測定が可能
気筒/サイクル設定により、多様なガソリンエンジンに対応
測定結果の確認に便利なメモリー機能付(最大10個までメモリ可能)
測定値が各測定範囲を超えると、表示値を最大値で固定し、“ERROR”を表示するオーバーレンジ表示機能
測定終了後、最終測定値を約30秒間継続表示

測定方法

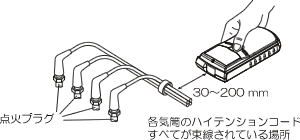

イラスト(測定例1:ハイテンションコード側での測定)

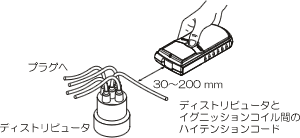

イラスト(測定例2:ディストリビュータのハイテンションコード側での測定)

概略仕様

対象エンジン 2 サイクル (1,2,3,4 気筒),
4 サイクル (1,2,3,4,5,6,8,12 気筒) のガソリンエンジン
検出方式 点火プラグの放電ノイズを検出
検出距離 30 ~ 200 mm
被検出対象 ハイテンションコード(点火コード)
測定範囲
2サイクル 4サイクル 回転速度
- 1気筒 100~20000r/min
1気筒 2気筒 100~20000r/min
- 3気筒 100~20000r/min
2気筒 4気筒 100~20000r/min
- 5気筒 100~20000r/min
3気筒 6気筒 100~20000r/min
4気筒 8気筒 100~15000r/min
- 12気筒 100~10000/rmin



測定精度 100~12,499r/min±1r/min
12,500~20,000r/min±2r/min
オーバーレンジ表示 測定値が各測定範囲を超えると表示値は最大値で固定され表示器に“ERROR”マークを表示
ローバッテリ表示 電池電圧が約 3.3 V以下になると LOW マークを点灯
気筒数・サイクル数の選択 内蔵シグナルセレクタによる
表示器 液晶 5 桁
測定表示時間 1 秒自動繰返し(ただし検出信号が1秒を越える場合は 2 秒)
使用温度範囲 0 ~ +40℃
保存温度範囲 -10℃ ~ +60℃
電 源 単 4 型乾電池 1.5V × 3個
連続使用時間 約 100 時間 (アルカリ乾電池使用、20℃にて)
外形寸法 129 × 62 × 26.4 mm
質 量 約 90 g(電池 含まず)
付属品 単 4 型乾電池 x 3
価格 (税込
