インパルスハンマは、構造物の固有振動数測定やモーダル解析を行うための力センサを内蔵した加振ハンマです。

汎用型の GK-3100 に加え、GK-2110 は質量 4.8 g の超小型タイプで小型・軽量部品の加振器として、また GK-4110G20 は質量 1.1 kg の大型タイプで自動車のホワイトボディーや大型構造体の加振器として、用途に合わせてお使いいただけます。

測定対象物に加速度ピックアップを取り付け、インパルスハンマで打撃することにより、インパルスハンマの加振力信号と加速度ピックアップからの応答加速度信号との2つの信号から FFT アナライザにより周波数応答関数測定(固有振動数測定)が可能となります。
また、得られた周波数応答関数を モード解析ソフト(ME' scopeVES など)に読み込むことで、対象物のモード解析を行うことも可能です。

※ GK-4110G10 は、販売終了いたしました (2016/10/19)

特長

GK-2110
  • 軽量な 4.8g ハンマ質量(プラスチックハンドル時)により、HDD 等の小型ケース、コンプレッサ等の細径パイプの鳴き解析および対策の為の加振が可能
  • 20 kHz 付近までの加振が可能
非常に軽いものを加振する為のプラスチックハンドルと、大きな加振力を得られるアルミハンドルの2種類を付属、用途に合わせてお選びいただけます。

GK-3100

  • ハンマ質量は標準で 140 g、付属のエクステンダマスを取り付けることで 220 g となるため、幅広い加振力を本器一つで得ることが可能
  • 専用のセンサアンプが付属
  • 4 種類のインパクトチップを標準付属。用途に合わせて加振周波数を変える事が可能です。


GK-4110G20

  • 1.1 kg のハンマ質量により、工作精度を左右する機械の架台の振動解析、 自動車ホワイトボディーのモード解析用加振が可能
  • CCLD 方式のプリアンプ内蔵により、解析器にダイレクト接続が可能
  • 4 種類のインパクトチップを標準付属。用途に合わせて加振周波数を変えることが可能です。



システム構成

イラスト(インパルスハンマシステム構成)

概略仕様

  GK-2110 GK-3100 GK-4110G20
測定範囲 220 N 2,200 N 22,000 N
検出素子 水晶圧電素子 水晶圧電素子 水晶圧電素子
感度 22.5 mV/N 2.3 mV/N 0.23 mV/N
共振周波数 100 kHz 以上 31 kHz 以上 12 kHz 以上
加振周波数範囲
(ハードチップ使用時)
~ 20 kHz ~ 8 kHz ~ 1 kHz
ハンマ質量 4.8 g
(プラスチックハンドル時)
140 g 1,100 g
ヘッド直径 6.3 mm 15 mm 51 mm
チップ直径 2.5 mm 6.4 mm 51 mm
ハンマ長さ 107 mm 203 mm 370 mm
出力コネクタ

アルミ ハンドル(5-44 同軸)
プラスチックハンドル(10-32 ミニチュア コネクタ、ケーブル直出し)

BNC(CO2) BNC(CO2)
出力信号 CCLD 対応電圧出力 CCLD 対応電圧出力 CCLD 対応電圧出力
TEDS(Ver. 1.0)対応
出力インピーダンス 100 Ω 以下 100 Ω 以下 100 Ω 以下
CCLD電源 2 ~ 20 mA、
+18 ~ +30 VDC
2 ~ 20 mA、
+18 ~ +30 VDC
2 ~ 20 mA、
+18 ~ +30 VDC
センサアンプ 別売:SR-2210 付属:電源ユニット
   (センサアンプ)
別売:SR-2210
別売:SR-2210
ケーブル 付属:GK-0132
(3 m、アルミハンドル用)
付属:信号ケーブル(3 m)
別売:GK-0122(3 m)
別売:MX-100シリーズ
付属品
  • 収納ケース

  • エクステンダマス*1

  • ワックス

  • インパクトキャップ(ビニール)

  • 5-44←→10-32 ケーブル(3 m)

  • ハンドル
    (アルミ、プラスチック)

  • データシート

  • 収納ケース

  • エクステンダマス

  • 電源ユニット(センサアンプ)

  • ハンマ用ケーブル(BNC、3 m)

  • 信号出力ケーブル(BNC、0.9 m)

  • インパクトチップセット
    ( スーパーソフト、ソフト、ミディアム、ハード)

  • データシート

  • 収納ケース

  • インパクトチップ
    (スーパーソフト、ソフト、ミディアム、ハード)

  • データシート

価格
(税込

(税込

(税込

※GK-2110をBNCコネクタに接続するにはNP-0021変換コネクタが必要です。
※GK-4110G20には信号ケーブルが付属しません。
※GK-2110とGK-4110G20にはセンサアンプが付属しません。次のアンプが使用できます。
・SR-2210 2ch センサアンプ

*1:アルミハンドル使用時は、必ずエクステンダマスを取り付けてください。

オプション

ケーブル&コネクタ
品名 型名 価格 適合機種
信号ケーブル(3m) GK-0122 (税込 GK-3100/4110G20
信号ケーブル(3m) GK-0132 (税込 GK-2110
ミニチュア/BNC変換コネクタ NP-0021 (税込 GK-2110

GK-2110用
品名 型名 価格
インパクトキャップ(5個入り) GK-0205 (税込
エクステンダマス GK-0211 (税込
プラスチックハンドル GK-0221 (税込
アルミニウムハンドル GK-0222 (税込

GK-3100用

品名 型名 価格
ミディアムチップ GK-0503 (税込
スーパーソフトチップ GK-0504 (税込
ソフトチップ GK-0505 (税込
ハードチップ GK-0506 (税込

GK-4110G20用
品名 型名 価格
ミディアムチップ GK-0403 (税込
スーパーソフトチップ GK-0404 (税込
ソフトチップ GK-0405 (税込
ハードチップ GK-0406 (税込

加振周波数特性

GK-2110

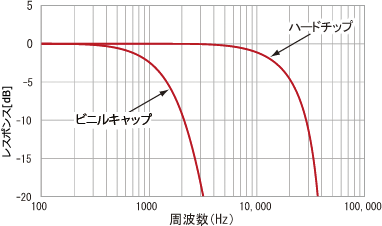

データ(GK-2110加振周波数特性)

GK-3100

データ(GK-3100加振周波数特性)

GK-4100G20

データ(GK-4110G10加振周波数特性)

最終更新日:2016/12/16
