O-Chart

新機能紹介

Ver 3.0 新機能

データインポート

データインポート容量

データインポート容量が最大1億点まで可能になりました。

ファイル数 最大30ファイル、データ列数 最大1024列、データ行数 最大100万行

データインポート形式

燃焼解析ファイル(*.cbd)のインポートが可能になりました。

ファイル形式 拡張子
Microsoft® Excel ワークブック *.xls (注1)
ASCII ファイル *.txt, *.csv, *.tsv
DS、CF シリーズデータファイル *.dat, *.trc (注2)
FAMS-8000 データファイル *.hed, *.htd, *.lhd
KY-1000 データファイル *.trn, *.frz, *.ave, *.log, *.txt
燃焼解析ファイル NEW *.cbd (注3)
注1: Microsoft® Excel ワークブックを扱うには、同PCに Microsoft® Excel 97 以降(別売)がインストールされている必要があります。
注2: CF-7200 、CF-5210/5220 、CF-3200/3400 、CF-3600A/3800A、DS-0921/0922 、DS-0221/0222 の機種の時間軸波形 / パワースペクトル / フーリエスペクトル / インパルスレスポンス / 自己相関関数 / 相互相関関数 / コヒーレンス / クロススペクトル / トラッキング に限られます。
注3: 燃焼解析ファイルを扱うには、同PCに DS-2000 燃焼解析システム Ver.7.03.001 以降がセットアップされている必要があります。
また、O-Chart では演算を行えませんので、演算結果が保存されていない場合は読み込むことができません。

グラフの種類

新たにウォーターフォールグラフ、4次元散布図、ベクトルマップなどが描けるようになり、ラインナップがさらに充実しました。

    Basic Standard Pro
2Dグラフ(平面) 散布図/折れ線グラフ/曲線グラフ(3次スプライン、B スプライン、エルミート、回帰曲線)/棒グラフ/グルーピンググラフ
3Dグラフ(平面) コンターマップ/カラー散布図 NEW /格子グラフ NEW -
3Dグラフ(立体) 3D散布図/3D棒グラフ/3Dコンターマップ -
ウォーターフォール NEW - -
4Dグラフ(立体) 4D散布図 NEW /4D棒グラフ NEW/4Dコンターマップ NEW -
ベクトル図 ベクトル図(平面) NEW /ベクトル図(立体) NEW - -




エクセルアドイン機能の追加

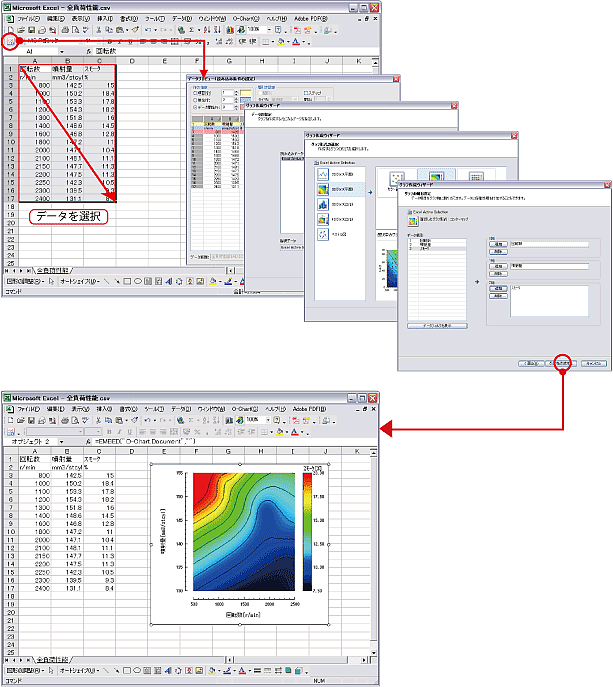

エクセル上でダイレクトに多軸グラフやコンターマップが作れます。今までエクセルでは描くことのできなかったグラフも、エクセルアドイン機能を使えば簡単に作成できます。

* エクセルアドイン機能を使用するには、同PCに Microsoft® Excel 2002 以降(別売)がインストールされている必要があります。


項目間演算 (Professional版に限る)

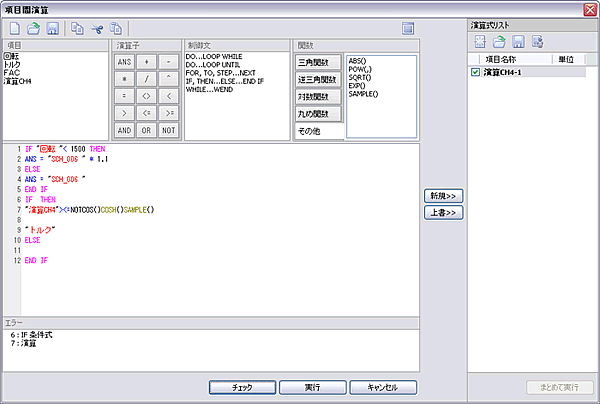

項目同士の四則演算や関数、制御文を組み合わせることによって、さまざまな演算が行えます。
グラフを見ながら、データを編集することができ、リアルタイムにグラフが変更されます。

項目間演算


サムネイル表示機能

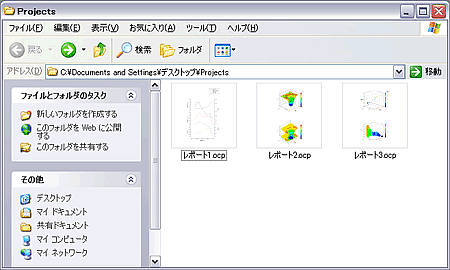

サムネイル表示機能により、プロジェクトファイルを開かなくても、エクスプローラ上で レポートの中身を確認できます。

サムネイル表示機能


メインウィンドウ

ドッキングウィンドウで使い勝手を向上しました

ドッキングウィンドウを採用。オブジェクトウィンドウ、プロパティウィンドウ、データウィンドウやナビウインドウなどの情報の表示は、マウスの操作ひとつで、メインフレームの上下左右の位置にドッキングさせることもできれば、任意の位置にフローティングさせることもできます。また、サイズ変更も自由にできます。

複数のレポートを同時に開けます

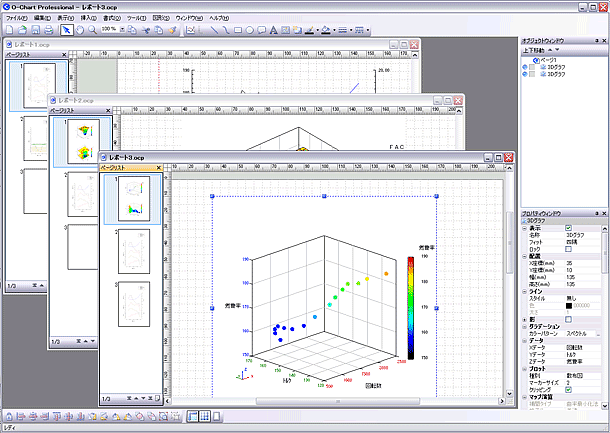

複数のレポートを同時に開くことができるようになりました。 重ねて表示したり、並べて表示することも可能です。

ツールバー

標準ツールバーの他に、描画バー、アクションバー、表示バーが配置され、さらに使いやすくなりました。

ツールバー


オブジェクト

曲線、コメント、吹き出しを作成できます

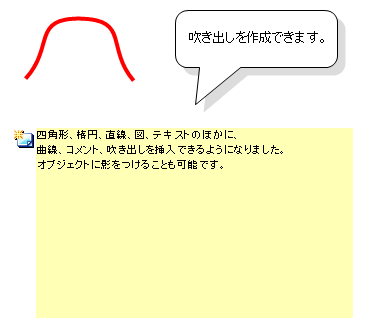

四角形、楕円、直線、図、テキストのほかに、曲線、コメント、吹き出しを挿入できるようになりました。オブジェクトに影をつけることも可能です。

曲線、コメント、吹き出しを作成

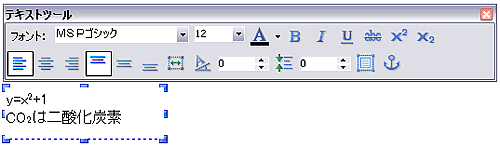

テキストに上付き、下付き文字の入力ができます

ツールバー
