RP-1700シリーズ
ロータリエンコーダー
接続方式
コネクター型
AC型 （AC 100 V ～240 V） |
型名： RP-1711・RP-1721・RP-1713・RP-1723・RP-1731・RP-1733・RP-1741・RP-1743 |
||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ケーブル側コネクターのみ付属しておりますので、ケーブル配線を行ってください。 （AC 電源供給用および信号出力用の信号ケーブルは別途承ります。）
● 電源用コネクター
● 信号出力用コネクター
|
|||||||||||||||||||||||||||||||||||||||||||||||||
DC型 （DC 12 V ～ 24 V） |
型名： RP-1712・RP-1714・RP-1722・RP-1724・RP-1732・RP-1734・RP-1742・RP-1744 |
|||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DC電源供給用および信号出力用と兼用で 、ケーブル側コネクターのみ付属しておりますので、ケーブル配線を行ってください。 (DC 電源供給用および信号出力用の信号ケーブルは別途承ります。)
● 電源・信号出力共用コネクター
|
||||||||||||||||||||||||||||||||||||||||
端子台型
AC型 （AC 100 V ～240 V） |
型名： |
||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
● 端子
|
|||||||||||||||||||||||||||||||||||
DC型 （DC 12 V ～ 24 V） |
型名： RP-1712・RP-1714・RP-1722・RP-1724・RP-1732・RP-1734・RP-1742・RP-1744 |
||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
● 電源・信号出力共用端子
|
|||||||||||||||||||||||||||||||||||

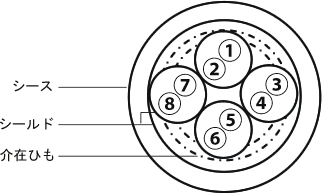

信号ケーブル
| No. | 色 | 内容 | |
| AC型 | DC型 | ||
| 1 | 青 | Sig A (A)*1 | Sig A (A)*1 |
| 2 | 緑 | Sig Com (-A)*1 | Sig Com (-A)*1 |
| 3 | 白 | Sig B (B)*1 | Sig B (B)*1 |
| 4 | 灰 | Sig Com (-B)*1 | Sig Com (-B)*1 |
| 5 | 橙 | Sig Z (Z)*1、*2 | Sig Z (Z)*1、*2 |
| 6 | 黄 | Sig Com (-Z)*1、*2 | Sig Com (-Z)*1、*2 |
| 7 | 赤 | Sig Com | 電源+ |
| 8 | 茶 | Sig Com | 電源- |
安全上の注意
コネクター型
RP-1700 シリーズは COM と F.G. が共通です。 誤動作、故障の原因になりますので電源コネクターの F.G. を確実に接地してください。
端子台型
保護接地端子への接続は、必ず圧着端子の圧着部に被覆のある M4 を使用してください。 RP-1700 シリーズは COM と F.G. が共通です。 誤動作、故障の原因になりますので F.G. を確実に接地してください。
隣接誤差
隣接誤差とは、隣り合った二つのパルスのピッチ差の絶対値のことです。
保護等級（IP）
RPシリーズの保護等級(IP)は、電気機械機具の防水性、防じん性に対する日本工業規格 JIS C 0920(IEC 529に対応)に準拠し、等級を次のように分類することで試験方法を規定しています。
例
| IP | 6 | 5 | ・・・・・・ | 耐じん形防噴流形 |
|
第2特性数字・・・水の進入に対する保護 | |||
 |
第1特性数字・・・外来固形物に対する保護 | |||
第1特性数字 外来固形物に対する保護
| 第1特性数字 | 構造 | 試験条件 |
|---|---|---|
| 0 | 無保護 | ―――――― |
| 1 | 手などに対する保護 | ⌀50mm以上の固形物が侵入しないこと |
| 2 | 指などに対する保護 | ⌀12.5mm以上の固形物が侵入しないこと |
| 3 | 工具などに対する保護 | ⌀2.5mm以上の固形物が侵入しないこと |
| 4 | 針金などに対する保護 | ⌀1mm以上の固形物が侵入しないこと |
| 5 | 防じん型 | 動作を阻害する量のじん埃が侵入しないこと |
| 6 | 耐じん型 | じん埃が侵入しないこと |
| X | 規定しない | ―――――― |
第2特性数字 水の浸入に対する保護
| 第2特性数字 | 構造 | 試験条件 |
|---|---|---|
| 0 | 無保護 | ―――――― |
| 1 | 垂直に滴下する水に対する保護 | 200mmの高さから1mm/minの水滴を10分間 |
| 2 | 垂直±15ﾟの範囲の水滴に対する保護 | 200mmの高さから3mm/minの水滴をケースを±15ﾟ傾けて10分間 |
| 3 | 散水に対する保護 | 300mmの距離から10L/minの散水を±60ﾟで5分間 |
| 4 | 全方向の水の飛沫に対する保護 | 300mmの距離から10L/minの散水を±180ﾟで5分間 |
| 5 | 噴流水に対する保護 | 2.5m の距離から12.5L/minの噴流水を全方向で3分間 |
| 6 | 暴噴流水に対する保護 | 2.5mの距離から100L/minの噴流水を全方向で3分間 |
| 7 | 浸水状態に対する保護 | 水深1mで30分間 |
| 8 | 潜水状態に対する保護 | 使用者と製造者の協議による |
| X | 規定しない | ―――――― |
最終更新日:2011/06/15
