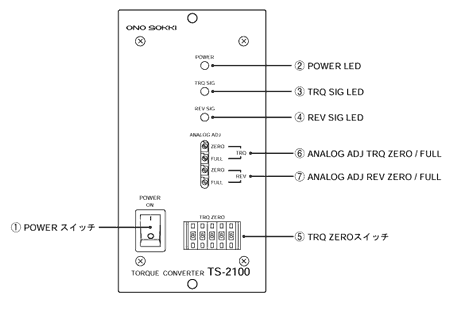

1．前パネル

　

(1) POWER スイッチ 本器のメイン電源スイッチです。 スイッチの上側を押すと、電源が入ります。

(2) POWER LED

メイン電源が供給されているとき、緑色の LED が点灯します。

(3) TRQ LED

トルク検出器からの計測信号 SIG1/SIG2 が共に入力されているとき、緑色の LED が点灯します。

(4) REV LED

MP-981 等、回転検出器からの信号が入力されているとき、緑色の LED が点灯します。

(5) TQR ZERO スイッチ

トルクのゼロ値の設定用のデジタルスイッチです。

(6) ANALOG ADJ TRQ ZERO / FULL

トルクデータのアナログ出力を校正する場合、このポテンショメータで調整します。

(7) ANALOG ADJ REV ZERO / FULL

回転データのアナログ出力を校正する場合、このポテンショメータで調整します。

　

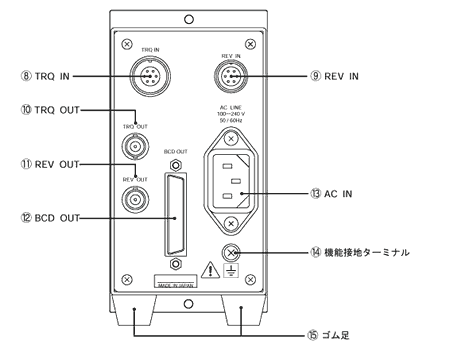

2．裏パネル

(8) TRQ IN トルク検出器からの信号を入力するコネクターです。
適合コネクター：TRC116- 12A10- 7M10.5 （多治見製）
必ず、検出器に付属の専用ケーブルを使用ください。
(9) REV IN 回転検出器からの信号を入力するコネクターです。 適合コネクター：R03- PB6M （多治見製）
専用の回転検出器（ MP-981 型磁電式検出器）および同専用ケーブル（ MX-8105 5 m ）を使用ください。
(10)TRQ OUT トルクデ−タのアナログ電圧出力用コネクターです。 適合コネクター：C02 形 ( BNC )コネクター

(11) REV OUT

回転デ−タのアナログ電圧出力用コネクターです。 適合コネクター：C02 形 ( BNC )コネクター

(12) BCD OUT

トルク／回転デ−タの BCD 出力用コネクターです。データおよび極性は正論理、ホールド、ビジー、プリントコマンドは負論理、すべてオープンコレクタ出力 。
適合プラグ：DX40 - 50P （ヒロセ電機）、プラグカバー：DX - 50 - CV1 （ヒロセ電機）
信号ケーブルは受注生産となります。

上記＊印は負論理出力です。 NCはノンコネクションを示します。

(13) AC IN

AC 電源を入力するコネクターです。 適合ケ−ブル ：SDS4- SB303 SVT ×318AWG- 2M(3P- 3P) （電源ケーブルは標準付属）

(14) 機能接地タ−ミナル

機能接地用の端子です。 計測時にノイズ等の問題がある場合、アースラインに接続してください。

(15) ゴム足

購入時には取り付けてありません。付属品です。 机上などに置いて使用する場合に本体の下面にビスで取り付けます。

　

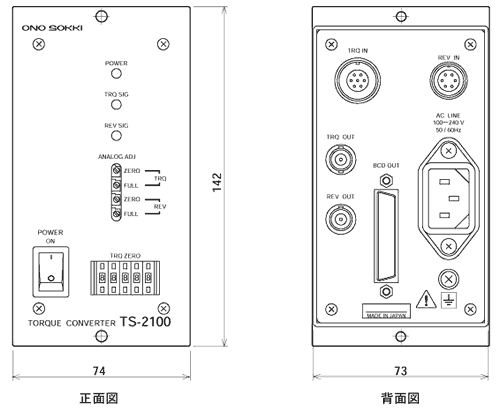

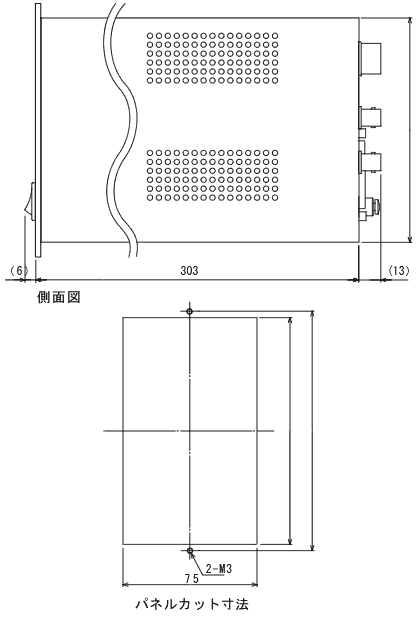

3．外観図
