TS-2600 BCD out をシーケンサーに接続するには

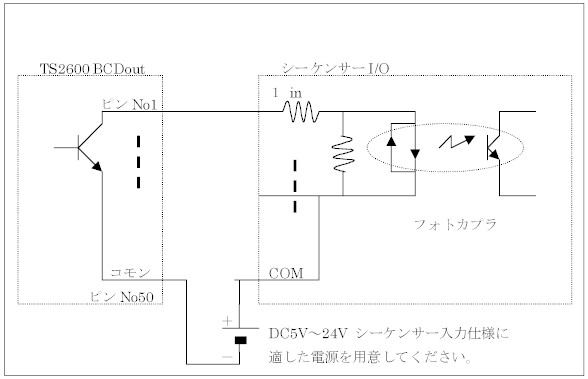

■下記に配線例を示します



■BCDout 仕様

適合プラグ DX40-50P    (ヒロセ電機)
同プラグカバー DX-50-CV1 (ヒロセ電機)
AA8012型BCDケーブル   5m 片側オープン  ¥20,000   を用意しています。

出力形式 オープンコレクター      正論理
  信号名に*が付いているものは負論理になります。


IC:74LS07 耐電圧:24V max,
シンク電流:32mA max,
残留電圧:0.6V

ピン番号 信号名 ピン番号 信号名









データ出力(トルク部)
1×100
2×100
4×100
8×100

1×101
2×101
4×101
8×101

26
27
28

29
30
31
32

33
データ出力(回転部)
2×101
4×101
8×101

1×102
2×102
4×102
8×102

1×103

10
11
12

13
14
15
16
1×102
2×102
4×102
8×102

1×103
2×103
4×103
8×103
34
35
36

37
38
39
40
41
2×103
4×103
8×103

NC
NC
NC
NC
NC
17
18
19
20

21
22
23
24

25
NC
NC
NC
NC
データ出力(回転部)
1×100
2×100
4×100
8×100

1×101
42
43
44
45

46
47
48
49
50
トルク極性出力”−”
トルク極性出力”+”
NC
NC

NC
ホールド入力 *
ビジー入力 *
プリントコマンド出力 *
コモン( 0V )

ホールド入力 *
  Loレベルを入力している間、BCD出力データはホールドされます。

ビジー入力 *
  プリンターとの接続時に利用し、プリント中の時Loレベル信号を入力する。

プリントコマンド出力 *
ホールド信号またはビジー信号を受信するとパルス幅約100~150μsの負論理信号を出力します。
