「MP-9100 回転検出器を使った回転測定の設定手順」
＜操作説明上の注意＞ 設定モードのメニュー項目には 「INPUT → MEASURE → FUNCTION → DISPLAY → OUTPUT → OTHER」があります。 メニューの各項目の設定を流れ図で示し、選択は□赤枠で設定値は添え字で記します。 □赤枠の無い項は[SET/NEXT]ボタンを押し、パスしてください。 フローの→印に沿ってボタン操作をおこなってください。 ボタン操作の説明は下記＜ボタンの基本操作＞を参考いただくことで、記載を省略します。 |

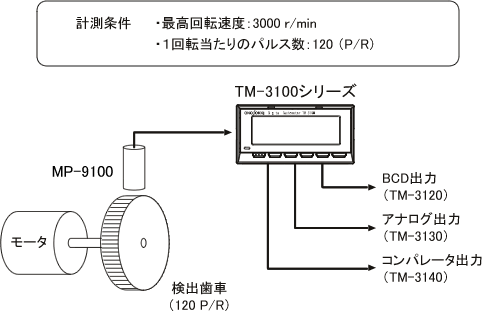

■測定条件
| 検出器 | MP-9100 |
|---|---|
| 検出歯車 | 120 P/R |
| 小数点および表示単位 | ○○○○ r/min |
| BCD 出力 | 連続更新出力 |
| アナログ出力 | 0 ～ 10V／0 ～ 任意 r/min |
| コンパレーター | 任意設定 |
|
|
＜TM-3100シリーズ背面パネル例＞ |
|

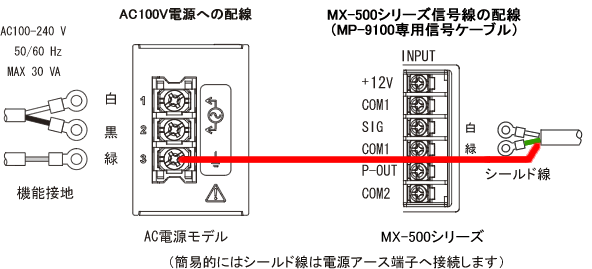

＜配線方法＞ |
＜ご注意ください＞ EMC 適合にする場合は「TM-3100 設置マニュアル」取扱説明書をダウンロードし、必ず説明通り金属性盤への収納とラインフィルター、サージキラーを使った電源配線、および信号シールド線処理を行ってください。 ■EMC適合構成・配線図
|
■ボタン操作の基本
|
「MENU」ボタンを押し、設定モードに入ります。
「MENU」ボタンを短押しすると一つ前の項目へ戻ります。
「MENU」ボタンを長押しすると、どの位置からでも計測モード（測定値表示）に切り替わります。
■設定
INPUT（入力に関する設定）
[INPUT]では入力信号の取り込みに関する設定を行います。ここでは、次のように設定するものとします。
| INPUT TYPE | AC |
|---|---|
| LOW PASS FILTER | OFF |
設定終了後、[SET/NEXT]ボタンを押します。
|
|
MEASURE（測定機能の設定）
［MEASURE］では測定方法と測定項目およびその条件設定を行います。ここでは、検出歯車の歯数を120として、次のように設定するものとします。
| MEASURE MODE | NORMAL |
| MAIN OBJECT | ROTATION |
| ROTATION UNIT | r/min |
| PULSE | 120（検出歯車の歯数） |
| FACTOR | 1.00000 × 10E+0 |
|
FUNCTION（表示方法および測定スタート・ストップ））
[FUNCTION]では表示方法および測定スタート・ストップに関する設定を行います。ここでは、次のように設定するものとします。
| AUTO ZERO TIME | OFF |
|---|---|
| MOVING AVERAGE | OFF |
|
DISPLAY（表示画面の設定）
[DISPLAY]では表示桁数、表示更新に関する設定を行います。ここでは、次のように設定するものとします。
| DISPLAY | 1 LINE |
| D.P. POSITION | OFF |
| DIGIT FIXED TO 0 | OFF |
| DISPLAY UPDATE | 1.0s |
| BRIGHTNESS | MID |
|
OUTPUT（BCD、COMP、ANALOG出力の設定）
[OUTPUT]ではBCD出力、コンパレート出力、アナログ出力に関する設定を行います。ここでは、次のように設定するものとします。
| BCD OUTPUT | MAIN（表示値） |
| BCD MODE | CONTINUE（連続更新） |
| COMP MODE | UPPER LOWER （COMP1、2、3毎に任意設定 UPPER：測定値≧設定値 LOWER：測定値＜設定値） |
| COMP UPPER (LOWER) | COMP1、2、3毎に判定値を任意設定 |
| ANALOG OUTPUT MODE | VOLTAGE |
| ANALOG VOLTAGE RANGE | 0 ～ 10 V |
| ANALOG ZERO | 000000 |
| ANALOG FULL | 10 V にしたい表示値を任意設定 |
| ANALOG UPDATE | 10 ms （周期演算のため信号が遅い場合電圧変化が遅くなります） |
|
OTHER（パネルコンディション保存）
[OTHER]では
設定条件の保存／読み出し、RS-232C、オプション一覧に関する設定を行います。設定値はバックアップメモリーに保存されていますが、念のためにCOND1に保存します。
|
【設定値の保存について】 バックアップメモリー CLEAR CONDITION |
測定に戻る
[MENU]ボタンを長押しします。測定画面に戻り測定を開始します
