■LA-0121（コンパレート出力機能)
コンパレート出力機能の概要
LA-0121コンパレート出力機能とは、瞬時レベルにより外部の機器をコントロールする機能です。LA-0121コンパレート出力機能は、騒音計LA-1240/1250/1350/4350のすべてで動作可能です。LA-0121コンパレート出力機能は、騒音計底面部のCMP OUT（コンパレート出力端子）を外部機器に接続して使用します。そのため、接続ケーブル（AX-501ケーブル）が別途必要になります。なお、CMP
OUT（コンパレート出力端子）はオープンコレクタ出力となっています。

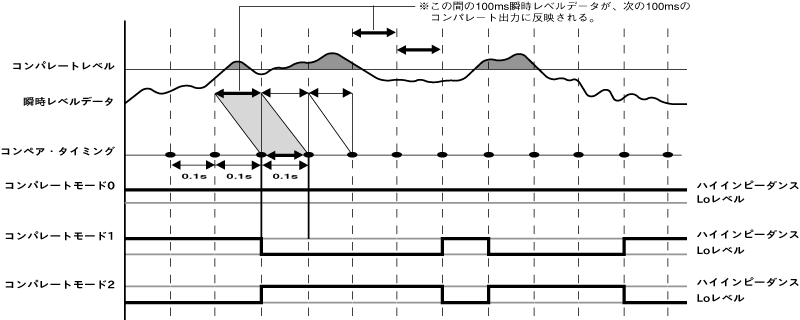

コンパレート出力の状態は、各コンパレートタイミングで判断された結果により決定されます。各コンパレートタイミングでは、一つ前のコンパレートタイミング以降からの0.1s間にサンプリングした瞬時レベルデータが1つでもコンパレートレベルを超えたかどうかを判断しています。
瞬時レベルは、LA-1240/1250/1350では32μs、LA-4350では20.8μsで、それぞれサンプリングされます。

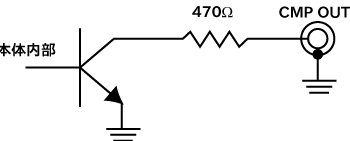

■LA-0121ブロック図と電気仕様一覧
最大駆動電流 ：5mA
最大印加電圧 ：24V
電流制限抵抗 ：470Ω
コンパレートレベルの設定
コンパレートレベルは、次の手順で設定します。
コンパレートレベル設定画面を表示する。

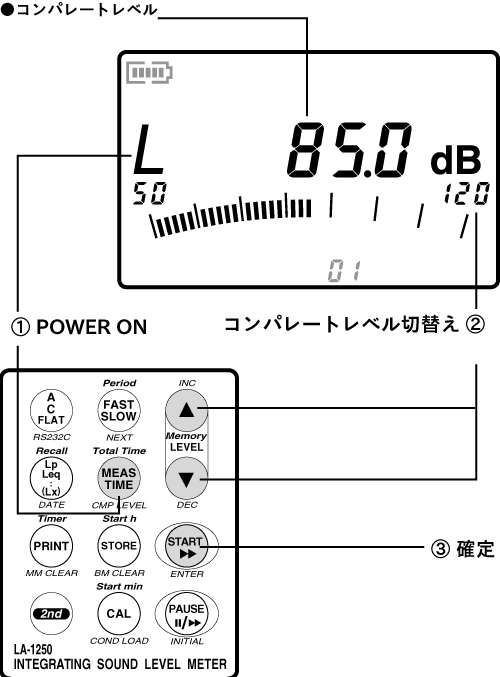

パネルスイッチ［MEAS TIME（CMP LEVEL）］を押しながら電源スイッチをONする。50-120dBレンジが表示されます。ここで表示されている値およびバーグラフが、コンパレートレベルです。
コンパレートレベルを設定する。
パネルスイッチ［LEVEL（▲・▼）］を押し、40～130dBの範囲内でコンパレートレベルを切り替える。コンパレートレベルは、1dB単位で変更することが可能です。ただし、コンパレートレベルが50dB以下または120dB以上では、バーグラフ表示は更新されません。
パネルスイッチ［START（ENTER）］を押す。
設定したコンパレートレベルが確定し、騒音計が起動する。
100ms毎に測定された値に対してコンパレートが繰り返されます。
コンパレート出力モードの設定
コンパレートの出力のモードには、00（モード0）/01（モード1）/02（モード2）の3種類あります。
00（モード0） ：常にハイインピーダンス
01（モード1） ：コンパレートレベルを超えるとローレベル出力
02（モード2） ：コンパレートレベルを超えるとハイインピーダンス
コンパレートモードの切り替え手順は次のとおりです。
コンパレートレベル設定画面を表示する。
パネルスイッチ［MEAS TIME（CMP LEVEL）］を押しながら電源スイッチをONする。50-120ｄBレンジが表示されます。ここで表示されている値およびバーグラフが、コンパレートレベルです。
コンパレートレベルを設定する。
コンパレート出力モード設定に切り替える。
パネルスイッチ［FAST/SLOW（NEXT）］を押し、コンパレート出力モード表示を点滅させる。
パネルスイッチ［LEVEL（▲・▼）］を押し、コンパレート出力モードを00/01/02のいずれかに切り替える。
パネルスイッチ［START（ENTER）］を押す。
設定したコンパレート出力モードが確定し、騒音計が起動する。
