DG-4240 の概要

GSシリーズゲージセンサーと組み合わせ寸法を行います。新、旧に関わらず全GSシリーズに適合します。
(1) 前パネル





<1> 表示部

測定値を数字5桁でmm単位で表示します。測定値がマイナスの時は、左側の”−”表示が点灯します。測定エラーの時は点滅します。(トラブルシューティングの項を参照ください)



<2> RESETスイッチ

スイッチを押すと、表示値とBCD出力、及びエラー出力がリセットされます。



<3> UPPERディジタルスイッチ

合否判定のための上限値を設定します。



<4> LOWERディジタルスイッチ

合否判定のための下限値を設定します。



<5> COMPAREATOR表示灯

・GATE
背面パネルの<8>COMPARATOR GATE入力端子(N0.8)または<16>BCD OUTコネクタのコンパレータゲート入力(ピン34)から、コンパレータゲート信号が入力されている間、赤色に点灯します。点灯中は、強制的に合否判定が停止され、すべての合否判定出力がOFFになります。

・LOWER
計数値が<4>LOWERディジタルスイッチの設定値以下の時、赤色に点灯します。

・OK
計数値が<4>LOWERディジタルスイッチの設定値より大きく、<3>UPPERディジタルスイッチの設定値より小さいとき、緑色に点灯します。

・UPPER
計数値が<3>UPPERディジタル設定値以上の時、赤色に点灯します。

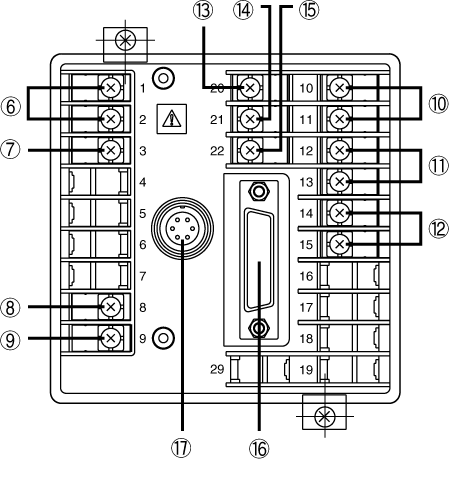

(2) 背面パネル





<6> 電源入力端子(no.1 、2)

AC100V~240Vの範囲の電源を入力します。



<7> 接地端子(No.3)

安全とノイズ除去のために、必ず接地します。



<8> COMPARATOR GATE入力端子(No.8)

この端子と、<9>COM端子(No.9)が短絡されると強制的に合否判定機能が停止され、すべての合否判定出力はOFFになります。



<9> COM端子(No.9)

<8>のコモン端子です。



<10> LOWER出力リレー(NO.10、11)

1メイク接点出力で、<5>LOWER表示灯の点灯に連動してONします。



<11> OK出力リレー(No.12、13)

1メイク接点出力で、<5>OK表示灯の点灯に連動してONします。



<12> UPPER出力リレー(No.14、15)

1メイク接点出力で、<5>UPPER表示灯の点灯に連動してONになります。



<13> HOLD入力端子(No.20)

この端子と<15>COM端子(No.22)を短絡すると、表示値とBCD出力がホールドされます。合否判定出力はホールドされませんので、ご注意ください。



<14> RESET入力端子(No.21)

この端子と<15>COM端子(No.22)を短絡すると、表示値とBCD出力、及びエラー表示とエラー出力(BCDコネクタ内)がリセットされます。



<15> COM端子(No.22)

ホールド信号、リセット信号用コモン端子です。



<16> BCD OUTコネクタ

BCD出力、合否判定及び外部コマンド信号用のコネクタです。



<17> SIG INコネクタ

GS型ゲージセンサーからの信号を入力します。
