・ライン数
・ピークサーチ
・オーダーバンド について
■ライン数
トレース次数を中心にどれだけ幅(ライン数)にするかを設定します。
■ピークサーチ
トレース次数を中心に設定したライン数内のピーク値でトラッキング解析します。
■オーダーバンド
トレース次数を中心に設定したライン数内のパーシャルオーバーオール値でトラッキング解析します。
具体的な設定の意味と関係例は、こちらをご確認ください。
使い方の指針
(1)定比次数トラッキングの場合
高速スイープでない時 | ピークサーチ オフ |
オーダーバンド オフ |
|
高速スイープで 次数成分が線スペクトルの時 |
ピークサーチ オン |
オーダーバンド オン |
ライン数は3程度 |
高速スイープで 明確な線スペクトルでない時 |
ピークサーチ オフ |
オーダバンド オン |
ライン数は適切値 |
(2)定幅次数トラッキングの場合
ピークサーチ オン |
オーダーバンド オン |
ライン数は3~7程度 高次の次数成分では大きめにする。 |

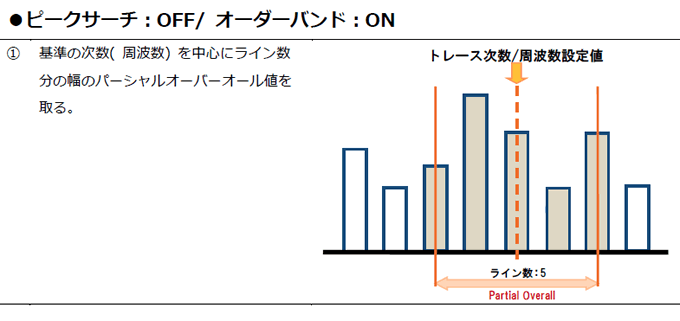

ピークサーチ/オーダーバンドについて (例:ライン数:5の場合)
