GPS速度仪
LC-8120

GPS矢量速度仪
LC-8220

LC-8120 GPS車速計

LC-8220 GPSベクトル速度仪

LC-8000系列是利用GPS原理的速度计测系统,能高精度测量车辆等的行驶速度和行驶距离。
原LC‒8100A/8200A不能对应的GLONASS卫星信号也能使用对应,测量的安定性得以进一步提升。

同时LC-8220也采用了新型天线(LC-0721),比较LC-8200A的天线(LC-0086)体积小,重量轻,使用更加方便。

并且新型天线(LC-0721)也可配套LC-8200A使用。

本体配套的IMU(惯性测量单元)可使用选配的高精度IMU,由此加速度以及角速度的直线性精度得以提升。

如使用选配功能IMU模拟信号输出功能,IMU测量数据的输出频率可由100 Hz提高到500 Hz。

在其他方面在原有功能的基础上新增了,白线检测功能(LC-0856),加加速度测量功能(LC-0871),平均减速测量功能(LC-0831内)等选配功能,可以对应更多的车辆性能试验的测量评价需求。






特长

  • • GPS卫星以外GLONASS卫星信号也能使用对应

  • • 新型天线(LC-0721)体积小而薄,并重量轻,设置在车顶时,产生的空气阻力以及对车辆行驶状态的影响都非常小

  • • IMU(惯性测量单元)的角速度的直线性可由±0.1 %/F.S.提升为±0.03 %/F.S.(选配功能)

  • • 高速响应IMU模拟信号输出功能可由100 Hz提升为500 Hz(选配功能)

  • • 新增加了白线检测功能,加加速度测量功能,平均减速测量功能等选配功能

  • • 1台可完成直进速度,横向速度,侧滑角,坡度等包括选配功能的30项目以上的测量分析(LC-8120包含部分选配功能)

  • • 模拟信号输入8通道,脉冲信号输入5通道(LC-8220为标配,LC-8120为选配)

  • • 在各种测量数据中可选择,3轴加速度,倾斜角等16个数据的模拟信号输出(LC-8220)

  • • 可读取CAN的数据(选配功能)

  • • 卫星信号不足时可通过LED与提示声进行状态提示

  • • 具有可追踪校准体系(具备可追踪校准体系图,试验成绩书,校准证明书)

  • • 加减速试验等各种车辆试验提供多种测试应用选配

  • • LC-8120通过增加选配功能可升级到LC-8220

  •



高精度数据测

通常,GPS系统可测量经度及纬度数据,LC-8000系列不仅测量经度及纬度数据,并且通过由卫星传来的信号波与移动物体间产生的多普勒效应,即可实现高精度测量移动物体的移动速度。

通过卫星信号波与移动物体间产生的多普勒效应,实现高精度测量速度与距离。


稳定测量

通常,使用GPS信号测量速度时,接受的卫星信号数影响其测量效果,LC-8000系列使用IMU惯性测量单元,可以消除卫星信号不足的影响进行稳定的测量。



GPSのデータとIMUのデータで安定した速度・距离データを输出


LC-8120

LC-8120 標準構成品




<LC-8120 + LC-0850A 通用信号输入输出单元的配套组合>

アナログ 8 ch、パルス 2 chの信号输入により、HT-6200 等によるエンジン回転输入や FP-2140H + DF-210B による燃料流量输入等が可能になります。






LC-8220

LC-8200A 標準構成品



GPSアンテナを2つ設置することにより、ベクトル速度の検出が可能になりました


选配功能说明

LC-8220配

LC-8120/8220选配

DC IN アナログ・脉冲输入機能
アナログ/脉冲输入機能



模拟信号输入8通道,脉冲信号输入2通道以上。使用电脑可进行数据采集记录。电压量程0 ~ ±10 V,0 ~ ±20 V。在LC-8120系统中可配套选配件LC-0850A(信号输入输出单元)使用。

DC OUT アナログ输出機能

本机测量的数据进行模拟电压输出的功能。输出电压最大10 V。可从多数测量数据中选择16数据进行16通道输出。另外速度信号配有专用模拟信号输出接口。LC-8120需要配选配LC-0850A(信号输入输出单元)使用。

※ ※ 图片为LC-8220 上部模拟信号输出可任意设定  下部模拟信号输出为速度数据信号( 配)




CAN IN CAN输入機能

アナログ/脉冲输入機能


LC-0851可以采集读取CAN的通信数据。支持CAN Ver. 2.0B。最大32通道。为LC-8120,LC-8220的选配功能。

CAN输出機能

LC-0811A可将本机的量数据通CAN通信功能出。出周期最大10 ms。支持CAN Ver. 2.0B定的ID也可出至CANdb文件中。LC-8120LC-8220配功能。

3軸加速度仪測、3軸角速度仪測

LC-0821(IMU惯性测量输出功能)可以将IMU(惯性测量单元)的X,Y,Z轴方向加速度,角速度,角度信息等进行测量并输出。LC-8120为选配功能。

坡度計測

LC-0822(垂直方向测量)可以进行高度数据与IMU的Z轴方向数据测量,由此可以得出倾斜角数据。LC-8120为选配功能。

車両ベクトル測定

LC-0823 速度矢量测量功能,通过使用2个不同位置设置的天线,按行驶移动方向测量测量出直行,横向速度。LC-8120为选配功能。

単位切替機能


  分析软件内可选择设定单位制式。

LC-0820测量数据单位制式选择功能,测量数据的单位可选择测定为km或mile制式。LC-8120与LC-8220均为选配功能。

高精度測定

可实现角速度的直线性为±0.03 %/F.S.以内的高精度测量。 (标配的IMU的直线性精度为±0.1 %/F.S.以内) LC-8120与LC-8220均为选配功能。

高応答計測

可实现500 kHz的高速响应测量。(标配的IMU的输出频率为100 Hz) LC-8120,LC-8220的标配IMU(EC-0087)与选配高精度IMU(LC-0855)都可配套使用(选配功能)。

HT-6200 ディジタルハンドタコメータ


配软件(版本3)特长

速度仪ソフトがバージョンアップ



メータをウィンドウ化して表示可能



Oscope[時系列データ解析ツール]への転送が簡単に



日本語-英語の切替機能を標準搭載


选配软件(版本3)特长

软件功能分类

 数据记录功能

LC-0833
行驶轨迹表示
LC-0832
燃料消耗试验
LC-0831
加减速试验

● 记录数据的采样频率为100 Hz。
● 记录数据项目中,部分数据取决于使用的选配软件功能。(详细内容请参阅规格表)

 重复性试验功能

LC-0832
燃料消耗试验
LC-0831
加减速试验

● 测试程通常由Ready

→ Start开始 → Stop停止等步完成1数据的量。于重复性试验,其数据的有效管理至关重要。重复试验对应功能,通数据管理功能管理多次试验的数据,便于数据的比差异。

複数試験機能

CAN规格数据输入功能

LC-0851
CAN规格数据输入

CAN规格数据输出功能

LC-0811A
CAN规格数据输出

可读取CAN规格的数据
采样频率最高100 Hz
可读取CANdb数据文件,测量记录的通道登录简单
可输出CAN规格的数据
输出频率最高100 Hz
可生成CANdb数据文件,与CAN记录设备连接简单方便

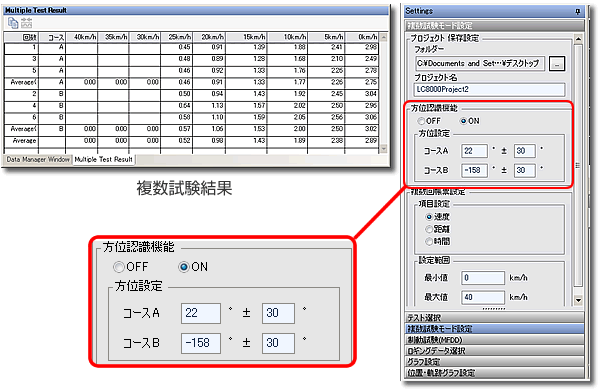

 方位認識功能

LC-0832
燃料消耗试验
LC-0831
加减速试验

可用于重复性试验
用于行驶试验需要往返行驶时
事先设定行驶方向后,试验数据按A组与B组自动划分整理
各组的测量数据可分别表示出平均值
方位認識機能

 分段滑行试验功能

LC-0831
加减速试验

可与滑行试验功能,重复试验功能,方位识别功能配合使用
预先设定分段数,开始速度等,试验可自动开始并结束
试验数据集中表示
分割惰行試験機能

 行驶轨迹 行驶方向表示

LC-0823
矢量速度测量

LC-0833
轨迹表示
LC-8220
矢量速度测量

LC-0833
轨迹表示

行驶轨迹表示的同时,表示行驶方向与行驶方位
表示行驶方向需要LC-8220或矢量速度测量功能
走行軌跡 車両進行方向 Position Graph

LC-8120/LC-8220功能比较表


○: 准 △: 选配 X: 不可
项目 测量 数据采集记录
LC-8120 LC-8220
水平速度 距离
直进速度 距离 ※1 ※5
横向速度 距离 ※1 ※5
垂直速度 距离 ※2
坡度 ※2
卫星数
行进方位
纬度 经度 高度
侧滑角 ※1 ※5
偏航角,螺旋角,横摇角 ※3
XYZ加速度 角速度 (IMU坐标轴) ※3
XYZ加速度 角速度(车辆坐标轴) ※4
车辆姿态角 ※1 ※5
XYZ加加速度 ※6 ※6

※1 LC-0823 矢量速度测量功能追加测量可能。
※2 LC-0822 垂直方向测量功能追加测量可能。
※3 LC-0821 IMU数据输出功能追加测量可能。
※4 LC-0821 IMU数据输出功能与LC-0823 矢量速度测量功能追加测量可能。
※5 使用1个天线不能测量。
※6 LC-0871加加速度测量功能追加测量可能。


规格

  LC-8120 GPS速度仪 LC-8220  GPS矢量速度仪
更新频率 100 Hz
水平速度 測定範囲 0.1 ~ 500.0 km/h
精度 ±0.1 km/h*1
水平距离 参考精度 ±0.05 %*2
直进速度 測定範囲 -(需要使用LC-0823) -500.0 ~ 500.0 km/h
参考精度 ±0.2 km/h *3
直进距离 参考精度 ±0.1 % *4
横向速度 測定範囲 -20.0 ~ 20.0 m/s
参考精度 ±0.08 m/s *5
横向距离 参考精度 ±0.15 % *6
侧滑角 測定範囲 -25.0 ~ 25.0°
参考精度 0.15° RMS *7
姿态角 測定範囲 -180.0 ~ 180.0°
参考精度 0.1° RMS *8
偏航角 測定範囲 -(需要使用LC-0821) -180.0 ~ 180.0°
参考精度 0.1° RMS *8
X,Y,Z
加速度
測定範囲

-98.0 ~ 98.0 m/s2

【-49.0~49.0 m/s2 *9

直线性

±0.2 % / FS

【±0.1%/F.S.*9
(参考精度)

X,Y,Z
角速度
測定範囲 -150.0 ~ 150.0°/s
参考精度

±0.1 % / FS

【±0.03%/F.S.*9
(参考精度)

出力

模拟信号输
电压范围 0 ~ 10 V/0 ~ 500 km/h(可通过配套软件进行变更)
出力精度 ±0.2 %/F.S.
负载阻抗 100 kΩ以上
温度稳定度 ±0.05 % / F.S./℃
输出延迟 5 ms 以内
脉冲信号输出
(距离)
分解能 1、5、10 mm/P 可切换
输出延迟 5 ms以内
DUTY 50 % ±10 %
负载阻抗 10 kΩ以上
信号形式 TTL

出力

模拟信号输出(其他)
项目 -(需要使用LC-0850 A)

水平速度,直进速度,横向速度,垂直速度,卫星数,行进方位,正北方向速度,正东方向速度,侧滑角,偏航角,螺旋角,横摇角,IMU坐标轴XYZ加速度,IMU坐标轴XYZ角速度,坡度,卫星状态,车辆坐标轴XYZ加速度,车辆坐标轴XYZ角速度,姿态角,IMU坐标轴XYZ加加速度等测量值中可选择16个数据

输出电压 -10.0~10.0 V(可通过软件设定调整)
偏移誤差 ±5 mV以内
出力精度 ± 0.1 % / F.S.
温度稳定度 ± 0.02 % / F.S./℃
更新频率 100 Hz / 500 Hz *10
负载阻抗 100 kΩ以上
输出延迟 5 ms 以内

出力

同步信号输出
功能 同步脉冲 / 时钟信号输出
输出电平

Lo 0.5 V 以下

矩形波,脉冲:Hi 5±0.5 V,Lo 0.5 V以下
DUTY 同步脉冲:Hi 约1 μs
时钟信号:50±10 %
输出频率 100 Hz
负载阻抗 10 kΩ以上
模拟信号输入 通道数 8 ch
电压 ±10 V / 20 V
采样频率 100 Hz
偏置电压 ±20 mV以内
测量精度 ±0.5 % / FS
脉冲输 通道数 4 通道:TTL脉冲 1通道:SIN信号
转换 4通道TTL:脉冲计数/频率2者中选择
1 通道SIN信号:频率
周波数範囲
(4ch TTL)
脉冲计数:DC ~ 50 kHz
频率:1 Hz ~ 50 kHz
周波数範囲
(1ch SIN)
频率:1 Hz ~ 50 kHz
参考精度
(4ch TTL)
脉冲计数:±1 以内
频率:输入频率× 0.02 %±1 Hz 以内
转换:1 kHz以下,±2 % 以内
参考精度
(1ch SIN)
输入频率× 0.02 %±1 Hz 以内
电源输 DC12 ± 2 V(约4 VA 以内),1通道
外部触发
输入

无电压接点:1通道
电压范围:5~24 V

白线检测传感器输入
输出 阈门信号:1通道,阈门ON/OFF,矩形波输出,负载阻抗39 kΩ以上
电脑通信接口 USB 2.0
一般规 使用电 DC 9 ~ 32 V/AC 100 ~ 240 V(使用AC电源适配器时:选配件)
消耗功率 最大 30 VA
使用温度范围 0 ~ 50 ℃
保存温度范围 -10 ~ 60 ℃
附属品 天线(LC-0721),遥控器(LC-0083),PHOENIX制接线头(4P与2P各1个),
IMU(LC-0087),以及配套电缆,DC电源电缆,USB电缆, 标准配置软件,使用说明书。
高精度天线(LC-0721)2个,大型表示器(LC-0084),遥控器(LC-0083),PHOENIX制接线头(4P与2P各1个),IMU(LC-0087),以及配套电缆,DC电源电缆,USB电缆,标准配置软件,天线与IMU固定用具,使用说明书。
外观尺寸(重量) 271(W)×217(D)×48(H) mm(约 1.4 kg)

271(W)×217(D)×76(H) mm (约 2.2 kg)

其他 选配件 点烟器用电源电缆(LC-0730A),前部挡风玻璃安装附件(LC-0740)
数字式打印机(DPU-414),带式开关
動作推奨環境 配套电脑 OS:Windows® 10 / 7[32/64 bit]、 内存: 512 MB以上、 HDD:80 GB以上
CPU:Intel Core 2 Duo / 2 GHz 以上、 USB:USB2.0(High Speed) 2插口以上
显示器画像素:XGA(1024 ×768)以上

*1:水平速度 30 km/h以上,有效接收卫星数7个以上时的精度。水平速度 30 km/h以下,有效接收卫星数7个以上时的精度为± 0.3 km/h。 有效接收卫星数7个以下并且不存在信号多径现象时的精度为± 0.6 km/h。

*2:水平距离300 m,水平方向的行驶速度30 km/h以上,有效接收卫星数7个以上时的测量精度。水平距离300 m,水平方向的行驶速度30 km/h以下,有效接收卫星数7个以上时的测量精度为±0.3 %。有效接收卫星数7个以下并且不存在信号多径现象时的精度为±0.5 %。

*3:天线间距离为2 m,水平方向的行驶速度100 km/h,有效接收卫星数7个以上时的测量精度。 天线间距离为2 m,水平方向的行驶速度100 km/h,有效接收卫星数4个以上时的测量精度为±0.8 km/h。

*4:天线间距离为2 m,水平方向的行驶速度100 km/h,有效接收卫星数7个以上时的测量精度。 天线间距离为2 m,水平方向的行驶速度100 km/h,有效接收卫星数4个以上时的测量精度为±0.70 %。

*5:天线间距离为2 m,水平方向的行驶速度100 km/h,有效接收卫星数7个以上时的测量精度。 天线间距离为2 m,水平方向的行驶速度100 km/h,有效接收卫星数4个以上时的测量精度为±0.20 m/s。

*6:天线间距离为2 m,水平方向的行驶速度100 km/h,有效接收卫星数7个以上时的测量精度。 天线间距离为2 m,水平方向的行驶速度100 km/h,有效接收卫星数4个以上时的测量精度为±0.65 %。

*7:天线间距离为2 m,水平方向的行驶速度100 km/h,有效接收卫星数7个以上时的测量精度。 天线间距离为2 m,水平方向的行驶速度100 km/h,有效接收卫星数4个以上时的测量精度为0.30°RMS。

*8:天线间距离为2 m,有效接收卫星数7个以上时的测量精度。 天线间距离为2 m,有效接收卫星数4个以上时的测量精度为±0.2°RMS。

*9:使用LC-0855高精度IMU时(选配件)

*10:在配有高速响应输出功能(选配功能)时具有模拟输出。
* Windows® 10、Windows® 7是微软公司在美国和/或其他国家或地区的商标或注册商标。
* Intel® Core是英特公司在美国和/或其他国家或地区的商标或注册商标。

选配件品

名称(型号) 外部输入输出信号单元(LC-0850A)
模拟信号输出
(其他)
项目 水平速度,直进速度,横向速度,垂直速度,卫星数,行进方位,正北方向速度,正东方向速度,侧滑角,偏航角,螺旋角,横摇角,IMU坐标轴XYZ加速度,IMU坐标轴XYZ角速度,坡度,卫星状态,车辆坐标轴XYZ加速度,车辆坐标轴XYZ角速度,姿态角,IMU坐标轴XYZ加加速度等测量值中可选择16个数据
电压范围 -10.0~10.0 V(可通过软件设定调整)
偏移 ±5 mV以内
输出精度 ± 0.1 % / FS
温度稳定度 ± 0.02 % / FS/℃
输出频率 100 Hz
负载阻抗 100 kΩ以上
输出延迟 5 ms 以内
同步信号输出 功能 同步脉冲 / 时钟信号输出
输出电平 矩形波,脉冲:Hi 5±0.5 V,Lo 0.5 V以下
DUTY 同步脉冲:Hi 約100 μs
时钟信号: 50±10 %
输出频率 100 Hz
负载阻抗 10 kΩ以上
模拟信号输入 通道数 8 通道
电压量程 ±10 V / 20 V
采样频率 100 Hz
偏移 ±20 mV以内
测量精度 ±0.5 % / FS
脉冲输入 通道数 4 ch:TTL脉冲 1 ch:SIN输入
转换 4 通道:TTL脉冲 1 通道:SIN信号
频率范围
(4ch TTL)
脉冲计数:DC ~ 50 kHz
频率:1 Hz ~ 50 kHz

DUTY:1 Hz ~ 10 kHz

频率范围
(1ch SIN)
频率:1 Hz ~ 50 kHz
精度
(4ch TTL)
脉冲计数:±1 以内
频率:输入频率× 0.02 %±1 Hz 以内
转换:1 kHz 以下,±2 % 以内,1 kHz 以上,±6 % 以内
精度
(1ch SIN)
频率:输入频率 × 0.02 %±1 Hz以内
电源输出 DC12 ± 2 V(約4 VA 以内)×1 ch
外观尺寸 約269(W)×180(D)×43(H) mm(不含凸起部分)

名称(型号) IMU惯性测量单元(LC-0087)
X,Y,Z加速度 直线性 0.2 %/FS
测量范围 ±98 m/s2( 参考精度)
X,Y,Z角速度 直线性 0.1 %/FS
测量范围 ±150 °/s
电缆长度 5 m
防护等级 IP43
外观尺寸 (重量) 約56(W)×56(D)×35(H) mm(不含凸起部分)(約110 g/装有磁座时:約250 g)

名称(型号) 遥控器(LC-0083)
功能 试验开始,结束的控制,表示的总清
SW START、 STOP、 RESET、 SELECT/READY
外观尺寸(重量) 約115(W)×45(D)×20(H) mm(突起部含まず)(約80 g)

名称(型号) CAN信号输入(LC-0851)
标准 支持Ver.2.0 B
更新频率 100 Hz
传输速率 125, 250, 500, 1000 kbps
格式 标准ID / 扩张ID
数据 最大32通道输入
OBDⅡ方式,最大可取得10个指定项目的测量数据
附属品 D-Sub9 pin接头

名称(型号) CAN输出功能(LC-0811A)
标准 Ver. 2.0B準拠
更新频率 OFF/1 Hz/5 Hz/10 Hz/20 Hz/100 Hz から選択
传输速率 125、 250、 500、 1000 kbpsより選択
格式 标准ID / 扩张ID
数据 在1个ID内汇集速度,距离,卫星数等数据。(ID可任意设定)
附属品 D-Sub 9 pin接头,CAN分配电缆(LC-0862)

名称(型号) 小型表示器(LC-0080) 大型表示器(LC-0084)
表示方式 绿色荧光管
功能 设定表示,试验开始,结束的控制表示,存储表示
速度,距离,卫星状态等信息表示,试验结果的简单表示
可选择切换1行或2行表示模式
连接打印机DPU-414(选配件)打印输出
附属品 电缆
选配件 前部挡风玻璃安装附件 (LC-0740) -
外观尺寸
(質量)
約144(W)×41(D)×66(H) mm(不含凸起部分)
(約300 g)
約196(W)×50(D)×60(H) mm(不含凸起部分)
(約450 g)

名称(型号) INPUT CONNECTOR BOX(LC-0815) OUTPUT CONNECTOR BOX(LC-0819)
功能 外部输入输出单元的D-Sub输入接口
转换为BNC型
外部输入输出单元的D-Sub输出接口
转换为BNC型
形式 BNC×16、D-Sub37pin×1
附属品 D-Sub电缆
外观尺寸 (重量) 約230(W)×100(D)×28(H) mm(約750 g)

名称(型号) GPS/GLONASS天线 (LC-0721)
电缆长度 約 5 m
使用温度范围 -40~85 ℃
防护等级 IP67
外观尺寸 (重量) φ57(D)×15(H) mm
(約110 g(不含电缆)

名称(型号) 白线检测传感器(EC-0856)
电源电压(消耗功率) DC 12~24 V(30 mA以下)
光源 红色半导体激光(波长 655 nm)
光源输出 0.5 mW以下
检测距离 0.2~1.5 m
激光投射点径 約6 X 4 mm(距离 1 m以下)
电缆长度 约5 m
反射贴片 使用附属的反射贴片(1 m X 2)
使用温度范围 0~50 ℃
防护等级 IPX3

外观尺寸 (重量)

300 X 70 X 45 mm 以内(500 g以内(不含电缆))

其他选配件

LC-0730A
车辆点烟器电源电缆
LC-0740
前部挡风玻璃安装附件
LC-0813A
携带箱
NO PHOTO LC-0740 LC-0813 収納イメージ

LC-0856
白线检测传感器
PE1704174
带式开关
DPU-414
数字式打印机
白線検知センサ
Tape SW DPU-414
●为了提高性能,可能不经预告而变更外形及规格,请谅解。

Revised: 2017/02/24
