通过速度仪

ST-1210





製品写真(ST-1210 リニアモーションスピードメータ)





ST-1210通过速度仪利用测量预先确定的2点间的通过时间,由2点间的距离与通过时间导出通过速度。使用ST-1210通过速度仪可以进行,如喷射缸的活塞的速度,车身开闭部(车门等)的通过速度,车辆的通过速度等高精度测量。


特长

  • 可以进行喷射缸的活塞的速度,车身开闭部(车门等)的通过速度,车辆的通过速度等的高精度测量
  • 2点间距离可以任意设定
  • 4种测量模式
-单一通过速度测量(测量2点距离32 mm)
-通过速度测量与比较功能
-2点间距离可以任意设定<16 ~ 9999 mm (= 9.999 m)>
-通过时间测量模式<MAX 999.999 ms(约1秒)>



  • 通過時間は最小分解能 1 μs 単位で測定可能
  • 可测量通过时间的最小分辨率为1 μs单位

用途例

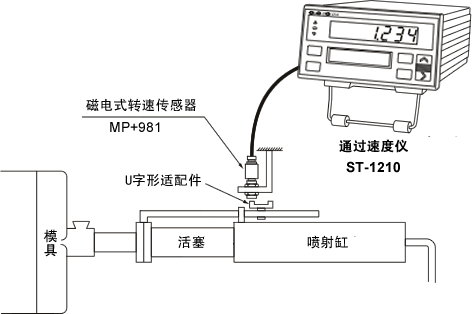

成型机器的速度测量

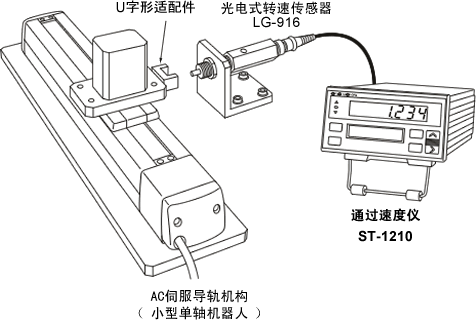

AC伺服导轨机构的产品检测

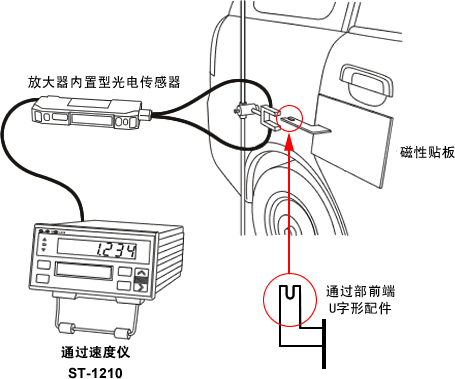

汽车车门的开闭速度


简要规格

输入部分

输入信号 信号电压 HI 电平:+4 ~ +30 V、LO 电平:0 ~ +1 V
通道数 2 ch(A ch & B ch)
外部控制输入信号 信号形式 HI 电平:4 ~ 5.25 V、LO 电平:0 ~ +1 V
无电压接点(开放电压5.25 V以下,短路电流1 mA以下)
信号种类 总清 清除测定值与从出错状态复归
开始 测量开始(测量开始后输入脉冲有效)
按键锁定 按键锁定状态,面板部的按键无效不能进行设定



表示部分

数据表示 表示器 红色7段LED
表示范围 0 ~ 999999
表示更新时间 约0.5秒
参数表示 表示器 LCD
表示项目 选择的数据或设定值2行表示



测量模式

ST-901模式 测量范围 0.050 ~ 99.999 m/s
测定距离 32 mm(固定)
测量用适配器 U字型适配器(固定)
通道数 1通道(A通道固定)
测量过程 开始信号ON之后,第1个脉冲信号时测量开始,第2个脉冲信号时测量结束
ST-902模式   ST-901模式的基础上增加比较功能
用户模式 测量范围 0.050 ~ 99.999 m/s
测量时间 3.2 ~ 999.9 ms(约1秒)
2点间距离 任意设定<设定范围:16 ~ 9999 mm (= 9.999 m)>
测量用适配器 U字型适配器或L字型适配器
通道数 2通道(A通道与B通道)
测量过程 单动作模式:与ST-901相同

イラスト(測定動作:Single)

双动作模式:A通道输入脉冲信号测量开始,B通道输入脉冲信号测量结束

イラスト(測定動作:Dual)

测量单位 m/s 或 km/h
小数点 无、0.0、0.00、0.000
通过时间测量模式 最大测量时间 MAX 999.999 ms(约1秒)
测量过程 与用户模式相同
小数点 无、0.0、0.00、0.000



输出部分

比较功能

(ST-901模式除外)

动作 与测量数据进行比较
设定范围 0 ~ 999999
设定段数 2段
输出项目 LOWER / GOOD / UPPER
输出形式 半导体继电器(各1接点)
接点容量 MAX DC 30 V、0.1 A
输出更新时间 测量结束后20 ms以内
LOWER: 设定值 ≧ 测量值 时ON
UPPER: 设定值 ≦ 测量值 时ON
GOOD: 以上状态以外时 ON
BCD输入输出功能
(ST-901与ST-902模式除外)
动作 测量数据进行输出
信号项目 BCD输出/比较结果输出/出错状态输出/打印指令输出/总清输入/测量开始输入
输出更新时间 测量结束后20 ms以内
输出方式 开放形端子台
输入形式 HI 电平:4 ~ 5.25 V、 LO电平:0 ~ +1 V
模拟电压输出功能
(ST-901与ST-902模式除外)
动作 测量数据转化为电压输出
转换方式 12 bit D/A
输出电压范围 0 ~ 10 V/F.S(F.S 可任意设定)
输出更新时间 测量结束后20 ms以内
负荷阻抗 10 kΩ 以上
RS-232C通信功能
(ST-901与ST-902模式除外)
功能 读取测量数据,设定或读取设定参数
波特率 2400/4800/9600 bps



一般规格

传感器用供电 选择以下电压

DC 5 V (max 120 mA、A通道与B通道的合计值)
DC 12 V (max 120 mA、A通道与B通道的合计值)

电源 AC 100 ~ 240 V、(50/60 Hz)
消耗功率 30 VA 以下
使用温度范围 0 ~ 40℃
外形尺寸 144 (W)×72 (H)×180 (D) mm
重量 约 1.3 kg
附件
  • • 面板固定配件
  • • 电源电缆(AC100 V用)
  • • 支架
  • • 端子接口<端子台(10p×2、5p×1)>
  • • 测量单位胶片(1套)
选配件
  • • AA-8107 BCD电缆(3m)
  • • AX-5022A RS-232C电缆(2m)
  • • 测量用适配器(U字型32 mm, L字型32 mm)(订货后生产)
  • • 信号输出用开放形端子台
