手持式数字速度计 (接受订货后生产)

HT-5510





製品写真(接触与非接触型手握式数字转速表 HT-5500)





HT-5510手持式数字速度计,用于电梯门、电车门或安全栅门处,贴反光片(黑白色的竖列高精度反射片),通过可视光反射测量门的关闭速度和关闭时间的非接触式速度计。



另外,通过将反光片贴在转体上,也可以进行非接触式转速测量。而且,通过借助于接触式探头适配器(HT-0502)也可以作为接触式转速计使用。(HT-5510包含了HT-5500的所有功能)





製品写真(HT-5500本体+HT-0502接触アダプタ)




特长

  • 搭载可测量门的开闭速度(0.6 ~ 45 m/min)的速度测量模式
  • 搭载可测量门的开闭时间(0.6 ~ 9999.9 ms)的时间测量模式
  • 可对低转速(6 r/min)到高转速(99999 r/min)进行测量(非接触式测量)
  • 测量单位可以切换为r/min、r/s、m/min、count、ms
  • 可对圆周速度进行直接显示、测量
  • 可切换为MAX模式为最大值显示、MIN模式为最小值显示(COUNT除外)
  • 带数据存储功能可对测量结果进行简便确认(最多存储20个)
  • 测定值超过设定值时显示过超标记功能
  • 带模拟输出和脉冲输出功能
  • 使用附带的接触探头适配器(HT-0502)后可以当作接触式转速计使用
  • 可安装三脚架(仅限于非接触式测量)
  • 7号电池和AC适配器可共用
  • 自带背光功能可以在暗处使用




使用案例

测量门速度的例子

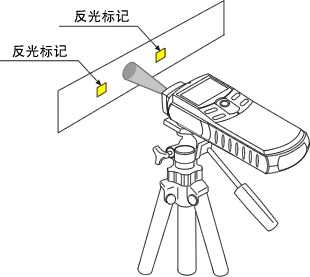

测量门开闭时间的例子





规格

1. 测量部分

测量方法 可视光反射方式
计算时间 周期计算方式
测量时间 50 ms+输入信号1周期时间以内
测量单位 r/min、r/s(转速)
m/min(圆周速度、移动速度)
ms(周期、移动时间)
count(累计)
测量范围

■门开闭速度测量0.6~45 m/min(1脉冲间隔4 mm)
■门开闭时间测量:0/6~9999.9 ms

■转速测量模式


非接触式
接触式
r/min(Lo量程)
6.0 ~ 600.0
6.0 ~ 600.0
r/min(Hi量程)
6 ~ 99999 r/min
6 ~ 6000 r/min
r/s
0.10 ~ 999.99 r/s
0.10~100.00 r/s
m/min
0.6 ~ 9999.9 m/min
0.6 ~ 360.0 m/min
COUNT
0 ~ 99999 COUNT
0 ~ 99999 COUNT
ms
0.6 ~ 9999.9 ms
10.0 ~ 9999.9 ms
测量精度 显示值×(±1%)± 1次 (显示值为去掉小数点的数值)
过超功能 测量值超过显示范围时显示为ERROR
超上限报警功能 转速超过设定值时,显示报警



2. 检出部分

检测方式 可视光光电反射方式
检测距离 30 ~ 70 mm
光源 红色LED
感光元件 晶体管
检测标记

1次反射标记/1转、高精度的反射胶布



3. 显示部分

显示位数 5位
文字高度 10.2 mm
显示器 LCD 7段、带背光显示
显示更新时间 1 ± 0.2 s



4. 计算功能部分

MAX(峰值保持) 显示测量中最大值
MIN(峰值保持) 显示测量中最小值(最高速测量模式、开闭时间测量模式时MIN功能无效)
以上以外 显示现在测量值
存储功能 按存储键时最多可存储20个存储数据。同一存储数值存储于存储器,即便电源丢失也可以保存。
急加减速追踪功能 输入信号急速减少、超过1秒都没有信号输入的话,通过同一功能可以自动减少,在约11秒后归零。



5. 模拟输出部分

输出内容 根据显示值输出(F.S值可任意设定)
电压范围 0 ~F.S./0 ~ 1 V
变换方式 10 bit D/A变换方式
直线性 ±1 % of F.S.
输出更新时间 50 ms +输入信号1周期时间以内
温度稳定性 ±0.05 % of F.S. /℃(ZERO & SPAN)
抗阻 100 kΩ 以上
输出接口 微型插头(φ2.5)





6. 脉冲输出部分

非接触式 每接收1次反射光出书1个脉冲信号
接触式 每转1次输出1个脉冲信号
输出电压 Hi :4.5 V 以上 (反射标记检测时)、Lo:0.5 V 以下
输出逻辑 正逻辑
抗阻 100 kΩ 以上
输出接头 微型插头(φ2.5)



7. 一般规格部分

电源 4节5号干电池或专用的AC适配器(PB-7080)
连续使用时间 约32小时(背光灯OFF时)、约8小时(背光灯ON时)
(碱性干电池使用温度为20℃)
电池LOW显示 约4.5 V时会闪烁
使用温度范围 0 ℃ ~ + 40 ℃
保存温度范围 −10 ℃ ~ + 50 ℃
使用湿度范围 + 35 ~+ 85 %RH(不结露)
保存湿度范围 + 35 ~+ 85 %RH(不结露)
重量 约220g(仅本体,不含干电池)
月282g(带适配器、不含干电池)
外观尺寸 180.5 × 66.0 × 47.5mm (仅本体)
237.2 × 66.0 × 58.5mm (带适配器)
附属品 HT-0502 接触式探头适配器×1
KS-300 转速探头×1
KS-200 圆周测速环×1
高精度反射胶带(1 m) × 2
反射薄膜片×1 张 (可分割成12mm见方25小块)
5号干电池×4节
便携提箱×1个
操作说明书× 1
选配件 PB-7090 AC电源适配器
AX-501 带BNC插头的输出信号电缆 (模拟与脉冲输出兼用 2 m)
HT-011 反射薄膜片 (1套10张)
HT-0521B 测量夹具 (与HT-0522 磁性表架配套使用)
HT-0522 磁性表架 (与HT-0521B 测量夹具配套使用)
LA-0203D 测量用三脚架
KS-100 圆周测速环 (用于测量圆周线速度,单位:mm/s)
KS-200 圆周测速环 (用于测量圆周线速度,单位:m/min)
KS-300 转速测量探头 (圆锥形橡皮探头用于测量转速 )
KS-700 中继接头 (用来加长转速测量探头KS-300的长度)



●为了提高性能,可能不经预告而变更外形及规格,请谅解。

Revised:2019/07/17
