FFT分析功能
DS-0321A
DS-0321

多通道数据分析系统 DS-3000系列




DS-0321 FFT解析機能 画面例1

DS-0321 FFT解析機能 画面例2





本软件是具有基本FFT分析功能的频谱分析应用软件。通过对时间序列波形数据进行频谱分析,可观察各个频率成分的数值大小。适用于测量物体的振动固有频率,噪声的频率成分的精密频谱分析等多种用途。

软件起动后,立刻显示测量数据,观测频谱分析波形,使用便利。

实时测试分析中可观测结果并变更设定条件

菜单便于寻查/可自定义构成菜单



适用于各种测试需求,并可方便高效率进行测试分析的测量分析软件。



特长

· 测试分析结果根据使用用途可以用各种形式进行表示

波形的振幅与频率的变化状态易于辨认观测。


3维波形表示(曲线)

3维彩色图表示

3维波形表示(彩色曲线)


新功能

FFT-A 分析功能(DS-0321A)模式

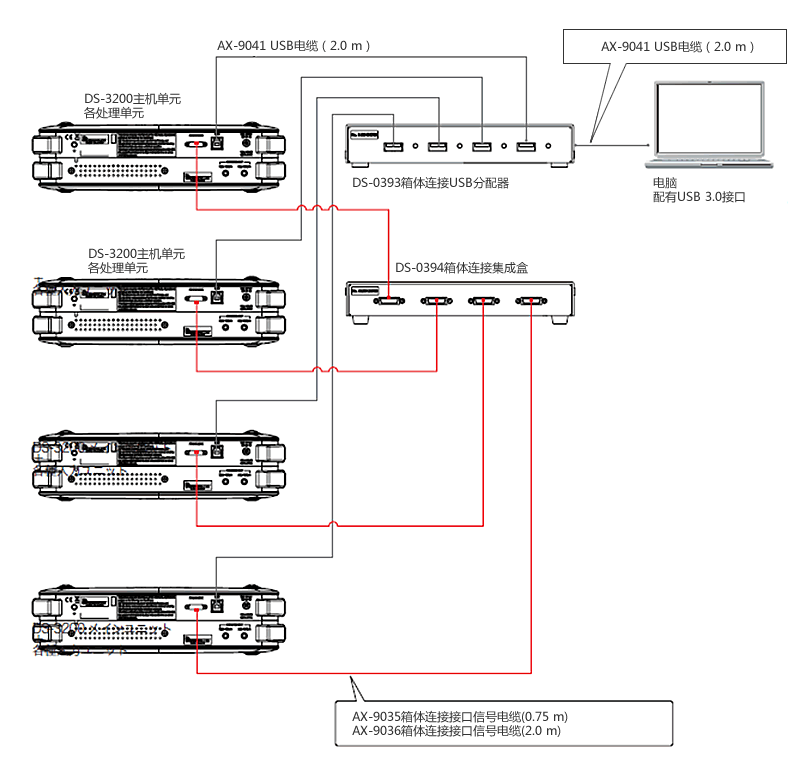

连接集成4台(最大128ch)的箱体间电缆连接集成功能2(FRAME LINK2),通过箱体连接接口选配功能DS-0392A,最大可连接集成4台箱体连接集成盒DS-0394的连接,将各箱体与电脑连接,可集成为最大128ch的多通道测量分析系统。在电脑的USB接口不足时,可使用箱体连接USB分配器DS-0393与复数的DS-3200主机相连接。


DS-0321A FFT-A解析機能

● 相互计算通道的登记数的扩展
相互计算通道的登记数由128对扩展到1024对。

DS-0321A クロス演算チャンネル登録数を拡張

● 通道信息表示功能的增加
输入通道的表示对话窗在以2个箱体以上连接时的状态下起动,可确认各箱体的通道的配置设定状况。

DS-0321A クロス演算チャンネル登録数を拡張



FFT分析的应用领域

应用领域

1. 电冰箱,洗衣机,空调的振动噪声分析
2. 打印机,复印机等办公设备的振动噪声分析
3. 硬盘的振动噪声分析
4. 汽车发动机的振动及车厢内的振动噪声分析
5. 轴承的振动噪声分析
6. 齿轮的异常振动噪声分析
7. 电机,汽轮机,压缩机的振动噪声分析
8. 机床的振动噪声分析
9. 转速变动的分析
10. 构造物的固有频率分析
11. 球拍,球棒等体育器材的的振动特性分析
12. 汽车车架的振动特性分析
13. 扬声器的频率特性分析
14. 手机等携带式通信产品的声学特性分析
15. 平面显示器件的表面平滑性能评价





规格



  FFT-A 分析功能(DS-0321A)模式 FFT 分析功能(DS-0321)模式
通道数 2 ch ~ 128 ch 2 ch ~ 64 ch
箱体连接功能 FRAME LINK2
可集成2 – 4个箱体
FRAME LINK
可集成2箱体
实时分析频率范围

100 kHz量程/2 ch 、50 kHz量程/4 ch、
40 kHz量程/16 ch 、20 kHz量程/32 ch、
20 kHz量程/64 ch、10 kHz量程/128 ch

100 kH量程/2 ch 、50 kHz量程/4 ch、
40 kHz量程/8 ch 、20 kHz量程/16 ch、
10 kHz量程/32 ch、5 kHz量程/64 ch
相互计算通道的登记数 1024对 128对
分析频率范围 4 mHz ~ 40 kHz(40 kHz 处理单元)
10 mHz ~ 100 kHz(100 kHz处理单元)
采样点数(FFT分析线数)* 64点(25线)、128点(50线)、256点(100线)、512点(200线)、1024点(400线)、2048点(800线)、4096点(1600线)、8192点(3200线)、16384点(6400线)
窗口函数 矩形、汉宁、平顶、力、指数、用户自定义
平均功能 时域加法平均、时域指数化平均,频域加法平均,频域指数化平均,频域峰值保持等
分析函数(时域) 时间轴波形、自相关函数、相关函数、冲击响应、倒频谱
分析函数(频域) 功率谱、傅立叶谱、互谱、包络谱,频率响应函数、相关函数、相关输出功率
分析函数(时域统计) 平均值、绝对平均值、有效值、标准偏差、最大值、最小值、波形系数、峰值系数、歪斜系数、峰态系数
分析数据画面 最多128数据画面/1表示窗(窗内数据可重叠表示),最多开启10个表示窗
光标功能 搜索光标,峰值光标,差分光标
数据列表 峰值数据表,高频谐波数据表,任意数据表,全数据表
计算功能 反FFT演算、频域微积分、希尔伯特变换、开闭环演算、衰减率计算、FRF倒数计算、四则算术计算

* 使用联机分析模式时,如使用有效通道数大于16通道时,一帧的采样点数不能选用16384点。







工作环境

OS(操作系统) Microsoftt® Windowst® 10 版本 21H1 SAC Pro(64 位版本)
· 对于其他版本,如 Enterprise、Education、Enterprise 2019 LTSC 等,需要单独咨询
NET Framework .NET Framework 4.6
推荐计算机配置

处理器:Intel® CoreTM i5 以上,内存:4 GB

FFT分析功能(DS-0321A)的FFT-A分析模式使用时,

处理器:Intel® CoreTM  i7-7500U,内存:8 GB ,OS:64 位版

* Windows® 10,Windows® 7,Microsoft®是 Microsoft Corporation 在美国和/或其他国家或地区的商标或注册商标。
* 其他表示的产品名或公司名是各公司的商标或注册商标。
* DS-0321A的使用授权包括DS-0321模式的使用。
* DS-0321L的使用授权,包括DS-0321A与DS-0321的脱机模式使用授权。
