DS-3000系列实时噪声振动分析系统适用于汽车，铁道交通，家用电器，风力发电等各种机电产品的噪声振动的实时分析。在测试现场测试人员可迅速，简单地设置确认测试参数，并能灵活地处理观察分析的结果数据，通过测试实时地获取测试结果。DS-3000系列实时噪声振动分析系统通过具有超高处理速度的硬件与面向现场测试分析的软件相结合，以满足测试工作者在测试分析时的实际需要。
DS-3000系列分析软件的表示界面
数据采集记录(Recording)
各种被测物产生的噪声，振动通过多通道进行数据采集记录，需必备以下功能。
·可准确记录从微弱噪声(振动)到剧烈噪声(振动)的宽域动态分析量程
·高频域分析量程的多通道信号的高速测量分析
FFT 分析(Fast Fourier Transform Analysis)
时间序列信号波形所包含的各个频率成分通过变换处理进行分离并以可频谱方式观察各个频率成分的大小。
用于被测物的共振频率的测试，噪声频率的详细分析等。
实时倍频程分析(Real Time Octave Analysis)
「倍频程」是一个频域内上限频率为下限频率的1个倍数的频段范围，听觉上声音信号在一个倍频程其声音的声调高度增加1倍。
人的听觉在频谱上具有对数(Log)的特征，「倍频程」分析与人的听觉特征相吻合。通常将「倍频程」进行3分割，多以1/3倍频程方式用于声音信号的测试评价分析。
转速跟踪分析(Tracking Analysis)
各种具有旋转机构的物体，对旋转机构产生的噪声，振动进行分析时，其噪声，振动与转速的相关关系需要解明。
噪声，振动信号以外，转速信号(脉冲信号)也将同时进行采集记录，由此可分析得到各转速条件下噪声，振动分析频谱数据。
特长
高速实时演算/多通道数据记录
20 kHz量程(可听噪声最大频率)：可16通道同时实时处理
20 kHz量程(可听噪声最大频率)：可32通道同时数据采集记录
USB3.0 通信接口 New!
在背部配有USB3.0通信接口。通信速度与通用性能得以大幅提升。
|
前部 |
|
背部 |
现场测试最优先的软件设计
· 软件起动后立刻显示测量数据波形
· 实时测试分析中可观测结果
并变更设定条件
· 菜单便于寻查/可自定义构成菜单
2个箱体经电缆连接构成复合系统(FRAME-LINK功能)
2个箱体可经电缆连接构成复合系统，可简单方便地构成多通道测试系统。
DS-3200同系列或DS-3200与DS-3100（前机型）之间都可以连接。连接后的机体可以使用USB3.0与电脑进行通信处理。
※箱体连接通信时需要选配件（仅限40 kHz输入单元）
| 箱体连接接口： | DS-0392（DS-3200用） |
| DS-0391（DS-3100用） | |
| 箱体连接电缆： | AX-9035 （通信电缆） |
数据分析与数据采集记录同步处理功能
数据实时测量分析的同时，并可记录保存原始时间数据。
※需要以下软件构成。
· FFT分析时：DS-0321 FFT分析与DS-0350数据采集记录
· 倍频程分析时：DS-0323 1/1，1/3倍频程分析与DS-0350数据采集记录
操作方便，观测方便，易于掌握
实际的测试现场，由于可能存在多种干扰因素(环境噪声，电磁噪声，其他设备的振动等)，造成多种不确定情况，使测试复杂化。在这种场合下，使用DS-3000实时测试系统，可以迅速方便地制定出正确的测试方案，得到准确满意的测试分析结果。
测试系统构成
(点击后将打开说明系统详细构成的PDF文件资料)
转速跟踪分析DS-0322
转速跟踪分析数据图
通常对旋转机械运转时产生振动或噪声进行分析解析式，需要对相应时刻的转速状况进行了解。
在测量振动或噪声的同时，转速信息（脉冲信号）也将同时进行记录，由此可对各转速状态下的振动或噪声的大小状态进行分析处理。
3维数据表示
坎贝尔图
坎贝尔图的纵轴为频率，横轴为转速，斜向轴为次数(转速跟踪次数分析)，测量分析值的振幅值以圆的大小来表示。由此，振动噪声的转速跟踪次数分析的结果，振动噪声的大小，频率，转速，次数等参数可以同时观测，非常方便。
跟踪分析设定
各个设定项目一览表示
使用操作简单方便。
倍频程分析功能DS-0323，DS-0324
倍频程是频率的比为1：2既2倍的意思。人的听觉器官对声音的感觉上，具有对于声音的频率成对数比例的特征。1个倍频程分为3分可得到1/3倍频程，通常1/3倍频程分析广泛地使用于声学及噪声分析评价。
1/3倍频程分析功能（DS-0323）
波形图与数据表可同时表示
1/3倍频程分析功能（DS-0323）
复数波形可重叠比较表示
1/6倍频程分析功能（DS-0324）
可进行1/6，1/12，1/24倍频程分析。
新功能
公式计算功能
各个通道的测量数据，可以按照输入的计算公式进行计算。计算公式可以自由设定。 由此，3轴加速度传感器测量的3维数据的合成，以及多通道的噪声声压级数据的平均，都可以方便地进行计算处理。
点击画面可放大表示

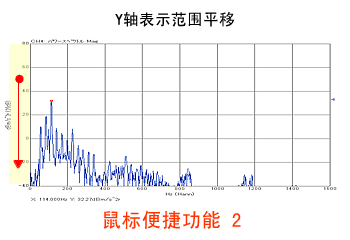

鼠标便捷功能
采集记录数据的便捷传送至 OS-2000
由此，便于进行详细的数据分析，回放，滤波以及数据比对等处理。
简要规格
| 一般测试功能 | |
|---|---|
| 输入信号量程 | 10 mVrms ～ 10 Vrms(7档，10 dB间隔) |
| 输入信号端子形式/通道数 | BNC端子(电压输入/定电流驱动)2 – 32通道(2通道单位) |
| 分析频率量程 | 基本分析频段：4 mHz – 40 kHz (共57频段) 音频分析频段：6 kHz – 96 kHz (共5频段)，5.5125 kHz – 88.2 kHz (共5频段)，4 kHz –64 kHz (共5频段) |
| 动态分析量程 | 110 dB(0 dBVr 量程，40 kHz分析量程，2048点分析时) |
| TEDS | 支持版本 Ver. 1.0的加速度传感器，力传感器。 |
| 声学滤波器 | 支持A，C加权特性，符合JIS C1509-1:2005 class 1，IEC61672-1:2002 class1，ANSI S1.4-1983 TYPE1 |
| 外部采样功能 | |
| 输入信号 | 电压范围 ±12 V、0～300 kHz(配有滤波器) |
| 检测电平 / 检测沿方向 | -12 V ～ +12 V(0.025 V 间隔) / +(上升沿)或 －(下降沿) |
| 输入脉冲数 / 每转 | 0.5 ～ 1024 P/R 具有1 ～ 1024的并计功能 |
| 外部触发功能 | |
| 输入信号 | 电压范围 ±12 V、0～300 kHz(配有滤波器) |
| 检测电平 / 检测沿方向 | －12 V ～ +12 V(0.025 V 间隔) / +(上升沿)或 －(下降沿) |
| 触发模式 | 反复触发，单次触发，1次触发：各应用软件有所不同 |
| 信号输出功能 | |
| 输出信号 | ±10 mV ～ ±10 V，0 ～ 40 kHz 偏置电压 ±10 V |
| 输出通道数 | 0 ～ 5 通道 |
| 输出FFT分析点数 | 64 ～ 16384点(2的幂次数) |
| 输出信号 | 正弦波，扫频正弦波，随机信号(各通道间非相关)，拟似随机信号，脉冲，倍频程信号，粉色噪声，记录数据信号 |
| 脉冲功能 | 有(单发，并可设定输出时间/输出间隔/反复次数) |
| 记录时的分析量程 / 通道数配套方式 | DS-0371(1通道信号输出模块)：安装于主机单元 DS-0372(2通道信号输出单元)：1套构成最多配2单元，并可与DS-0371混合使用 |
| 应用软件的起动 / 运行 | |
| 起动方法 | FFT分析(DS-0321)，转速跟踪分析(DS-0322)，实时倍频程分析(DS-0323)，数据采集记录(DS-0350)以上各应用软件通过切换起动。其中数据采集记录功能可与FFT分析或实时倍频程分析同时使用。 |
| 基本操作 | 使用菜单栏，工具栏，设定对话窗进行操作，设定对话窗的位置与大小可变化。可通过菜单栏开启设定对话窗。用户可根据自己的需要设置用户设定对话窗，其位置与大小也可变化。 |
| 联机分析与脱机分析 | 联机分析是指DS-3000的硬件部分经电脑上的软件控制状态下进行分析。 脱机分析是指DS-3000在电脑上的软件对已采集记录的数据(ORF文件数据)进行分析。 联机分析与脱机分析的状态可由软件进行切换。 提供仅供脱机分析使用的软件版本。 |
| 测试窗 | 监视画面，测试数据等可在测试窗内复数画面表示。 测试窗最多可打开10个。 |
| 列表功能 | 峰值，谐波值(高频谐波，失真率)，任意列表 |
| 数据采集记录功能DS-0350(选配功能) | |
| 最大记录时间 | 22分钟(40 kHz分析量程 / 16通道)16位字长，带有转速信息 |
| 记录时的分析量程 / 通道数 | 40 kHz分析量程 / 16通道 20 kHz分析量程 / 32通道 |
| 记录时的分析量程 / 通道数 | 分析频率量程 × 2.56 (Hz) |
| 记录数据文件格式 | ORF文件(小野测器的独自格式)可记录转速信息 |
| 箱体连接功能 (FRAME LINK功能) |
适用于2个单个箱体的连接 (最大 32通道 + 32通道 ＝ 64通道) |
| 数据格式变换功能 | (文件数据输出功能)：TXT格式，WAV格式，DADiSP格式，MATLAB格式，UNIVERSAL格式 |
| FFT分析功能DS-0321 | |
| 分析频率范围 | 4 mHz ～ 40 kHz |
| 实时分析能力 | 40 kHz分析量程 / 8通道，20 kHz分析量程 / 16通道，10 kHz分析量程 / 32通道 (2048点FFT分析，内部采样) |
| 采样点数(频谱分析线数) | 64(25)，128(50)，256(100)，512(200)，1024(400)， 2048(800)，4096(1600)， 8192(3200)， 16384(6400) |
| 窗口函数 | 矩形，汉宁，平顶，力，指数，用户自定义 |
| 平均处理功能 | 时域加算平均，时域指数平均，功率谱加算平均，功率谱指数平均等 |
| 分析函数(时域) | 时间轴波形、自相关函数、相关函数、冲击响应、倒频谱等 |
| 分析函数(频域) | 功率谱、傅立叶谱、互谱、相位谱，频率响应函数，相关函数、相关输出功率等 |
| 演算功能(时域统计处理) | 平均值，绝对平均值，有效值，标准偏差，最大值，最小值，波形率，波峰率，偏斜系数，峰度系数 |
| 画面表示 | 最多64画面 / 1表示窗，最多10表示窗，数据表同样为最多64表 / 1表示窗 |
| 光标功能 | 搜索光标，峰值光标，差值光标 |
| 时间数据记录分析功能 | 时间数据记录分析功能为选配功能。 ※可分析处理DS-2000系列的时间记录数据 |
| 箱体连接功能 (FRAME LINK功能) |
适用于2个单个箱体的连接 (最大 32通道 + 32通道 ＝ 64通道) |
| 测试分析同期数据采集记录功能 | 支持 ※处理能力要低于仅进行数据采集记录的场合 |
| 转速跟踪分析DS-0322(选配功能) | |
| 转速跟踪分析的种类 | 跟踪相位分析，跟踪振幅分析 |
| 采样方式 | 定比跟踪分析(外部采样)：最大分析阶次 定幅跟踪分析(内部采样)：频率范围与FFT分析相同 |
| 采样点数 | 64 ～ 16384点(2的幂次数) |
| 平均功能 | 功率谱指数平均，傅里叶谱指数平均等 |
| 最大分析阶次 | 800 (6.25，12.5，25，50，100，200，400，800) |
| 最大数据组数 | 1000(100，200，400，800，1000) |
| 表示画面 | 最多64画面 / 1表示窗，最多10表示窗，可表示数据表 |
| 跟踪分析数据线表示 | 最多8数据线(另外有MAXord，O.A) |
| 跟踪进程模式 | 转速进程模式(可自动判别转速下降状态)，时间进程模式(时间趋势) |
| 转速上下限的设定 | 上升(下限→上限)，下降(上限→下限)，上升/下降(下限→上限→下限)，下降/上升(上限→下限→上限) |
| 箱体连接功能 (FRAME LINK功能) |
适用于2个单个箱体的连接 (最大 32通道 + 32通道 ＝ 64通道) |
| 实时倍频程分析DS-0323 | |
| 倍频程分析种类 | 1/1倍频程分析与1/3倍频程分析(滤波器：6级巴特沃斯) 符合JIS C 1514：2002 Class 1，IEC 61260 Ed.1.0 (1995) Class 1，ANSI S1.11：2004 Class 1 |
| 时间定数 | 10 ms，35 ms， 125 ms(FAST)，630 ms，1 s(SLOW)，8 s，IMPULSE 上升35 ms / 下降 1.5 s 符合JIS C 1509-1：2005 Class 1，IEC 61672-1：2002 Class 1 |
| 分析频率范围 | 0.8 ～ 20 kHz(1/3倍频程分析)，1 ～ 16 kHz(1/1倍频程分析) |
| 测量数据 | 瞬时值，每秒内的最大值，最大值(一定时间内)，最小值(一定时间内)，平均值(一定时间内)，功率合计值(一定时间内)，Leq值 |
| 画面表示 | 最多64画面 / 1表示窗，最多10表示窗，可表示数据表 |
| 箱体连接功能 (FRAME LINK功能) |
适用于2个单个箱体的连接 (最大 32通道 + 32通道 ＝ 64通道) |
| 测试分析同期数据采集记录功能 | 支持 |
| 选配功能 | DS-0324(1/N实时倍频程分析)，DS-0322(转速跟踪分析) |
| 箱体连接功能DS-0392(选配功能) | |
| 实时分析能力 | 40 kHz分析量程 / 8通道(4通道 + 4通道)，20 kHz分析量程 / 16通道(8通道 + 8通道) |
| 数据采集记录功能 采集记录量程 / 通道数 |
20 kHz分析量程 /32通道(16通道 + 16通道)，10 kHz分析量程 / 64通道(32通道 + 32通道) (2048点FFT分析，内部采样) |
| 其他 | |
| 监视信号输出 | 根据输入信号电压量程正规化处理信号输出(最大 1 Vrms) ※声学加权滤波器使用时，信号经滤波器后输出。对应Φ3.5 双通道微型插头，端子数：2/单元 |
| 最大构成单元数 | 9单元(1主机单元，8输入或输出处理单元) |
| 附属品 | 使用说明书，交流电源适配器，交流电源适配器用电源线 |
| 硬件选配件 | 直流电源用电源线，遥控器(DS-0395)，大型交流电源适配器与配套电源线(需另外购买) |
| OS | 需要Microsoft® Windows® 7、Vista® (SP 2 以上)、XP (SP 2 以上) ※32 位版 |
| .NET Framework | 需要.NET Framework 3.5以上 |
| 电脑通信接口 | 专用高速通信接口 ONO-LINK3 (台式电脑用：PCI Express，USB 2.0 笔记本电脑用：CardBus， ExpressCard 34/54，USB 2.0) |
| 电源电压 / 电力消耗 | AC 100 ～ 240 V，DC 15 V / 25 ～ 95 VA(DC 15 V) |
| 外观尺寸 | 269 (W)×71 ～ 267 (H)×217 (D) mm 包含保护装置部份 |
| 重量 | 约 2.2 kg (4通道)～ 8.2 kg (32通道) |
| 冷却扇 | 最大4单元构成不需要，自然冷却。5单元以上构成需要(5单元以上标准配置) |
| CE标识 | 符合 |
工作环境
| 通信接口 | 装备USB3.0通信接口 （可支持USB2.0与USB3.0，使用USB2.0时通信速度低于USB3.0） |
|---|---|
| OS(操作系统) | 可选择以下其中一种： Microsoft® Windows® 7 Ultimate / Professional Microsoft® Windows Vista® Ultimate / Business (SP2以上，32位版) Microsoft® Windows® XP Professional (SP2以上，32位版) |
配套计算机
| 推荐配置 | CPU：Intel® CoreTM i5 2.5 GHz 内存：4 GB 以上 硬盘：空余容量1 GB 以上 显示器：1920×1080 |
|---|---|
| 最低配置 | CPU：Intel® CoreTM Duo 2 GHz 内存：2 GB 以上 硬盘：空余容量1 GB 以上 显示器：1280×1024 |
应用配套
DS-3000 4通道FFT组合 |
|
组合构成 ◆DS-3204 4通道主单元 |
|
DS-3000 4通道FFT・转速跟踪分析组合 |
|
组合构成 ◆DS-3204 4通道主单元 |
|
DS-3000 4通道 FFT・倍频程分析组合 |
|
组合构成 ◆DS-3204 4通道主单元 |
|
DS-3000 4通道 倍频程・转速跟踪分析组合 |
|
组合构成 ◆DS-3204 4通道主单元 |
|
DS-3000 4通道 全套组合 |
|
组合构成 ◆DS-3204 4通道主单元 |
|
DS-3000 100 kHz 2通道伺服分析系统组合 |
||
组合构成
|
硬件
| 型号 | 名称 |
|---|---|
| DS-3200 | 主单元 |
| DS-3202 | 2通道40 kHz信号输入主处理单元(2通道基本组合：DS-3200与DS-0362) |
| DS-3204 | 4通道40 kHz信号输入主处理单元(4通道基本组合：DS-3200与DS-0364) |
| DS-0362 | 2通道40 kHz信号输入单元(用于增加通道) |
| DS-0364 | 4通道40 kHz信号输入单元(用于增加通道) |
| DS-0366 | 2通道100 kHz信号输入单元 |
| DS-0371 | 1通道40 kHz信号输出模快(内置) |
| DS-0372 | 2通道40 kHz信号输出单元 |
| DS-0373 | 1通道100 kHz信号输出单元 |
| DS-0374 | 选配加算功能(DS-0373内置) |
| DS-0392 | 箱体连接信号接口 |
| DS-0395 | 遥控器（电缆长2 m） |
| DS-0396 | ONO-LINK 3(台式计算机用，PCI Express卡) |
| DS-0397 | ONO-LINK 3(笔记本计算机用，PC卡) |
| DS-0398 | ONO-LINK 3(笔记本计算机用，PCI Express卡) |
| DS-0399 | ONO-LINK 3(USB) |
| AX-9031 | ONO-LINK 3用通信电缆(1.5 m) |
| AX-9032 | ONO-LINK 3用通信电缆(3 m) |
| AX-9033 | ONO-LINK 3用通信电缆(10 m) |
| AX-9034[订货生产] | ONO-LINK 3用通信电缆(20 m) |
| AX-9035 | 箱体连接电缆 |
| CC-0025 | 软式携带包 |
| CC-0026 | 硬式携带箱 |
| PS-P20017A | 大型AC电源适配器* |
软件
| 型号 | 名称 |
|---|---|
| DS-0321 | 通用FFT分析 |
| DS-0321L | 脱机形式FFT解析软件 |
| DS-0322 | 转速跟踪解析 |
| DS-0323 | 1/1・1/3实时倍频程解析 |
| DS-0323L | 脱机形式实时倍频程解析软件 |
| DS-0324 | 1/N实时倍频程解析 |
| DS-0325A | 实时3种测量值图形表示功能 |
| DS-0342 | 伺服分析 |
| DS-0350 | 数据采集记录功能 |
DS-0322转速跟踪解析使用时需配套DS-0321（L）或DS-0323（L）
●为了提高性能，可能不经预告而变更外形及规格，请谅解。
