转速及速度的测量应用例
转速及速度的测量应用例 测量旋转轴的转速

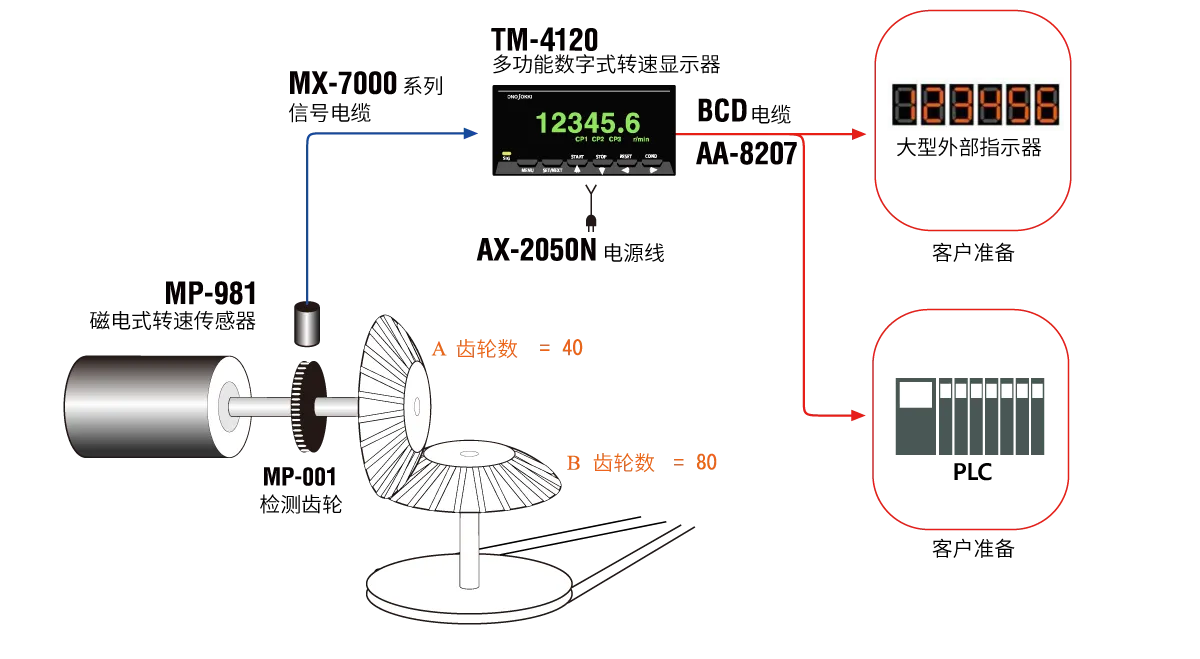

A-4-2 测量和显示轴的转速，把测量结果输出到打印机或编程器上
● 测量并显示电机等轴的转速，使用TM-4120的BCD输出将测量结果打印到打印机上或导入PLC。
通过在TM-4120 侧设置 A齿轮齿数/B齿轮齿数 = 40/80 = 0.500，还可以计算和显示 B 齿轮轴的转速。
● 测量范围： 约 1 r/min - 10000 r/min
● BCD 电缆： AA-8207 的一侧是开口的，因此接线必须与连接设备相匹配。
产品配置
| 型号 | 产品名称 | 备注 | 数量 | |
|---|---|---|---|---|
| 1 | MP-981 | 磁电式转速传感器 | 60 P/R 的检测齿轮使用时，相应于转速20,000 r/min 的检测频率为20 kHz | 1 |
| 2 | TM-4120 | 多功能数字式转速显示器 | 带有1通道信号输入的标准型、支持6位数的BCD输出、带有可以直接与PLC连接的集电极开路 | 1 |
| 3 | AX-2050N | 电源线 | 3 m | 1 |
| 4 | MP-001 | 本公司的标准齿轮 | 齿数：60、 模数：1、 材质：SS400(带电镀) | 1 |
| 5 | AA-8207 | BCD电缆 | 3 m、 一侧开放 | 1 |
