尺寸与位移

尺寸测量         大型结构的形状测量

B-1-2     拉模铸造产品的变形测定，汽车玻璃的曲面测量

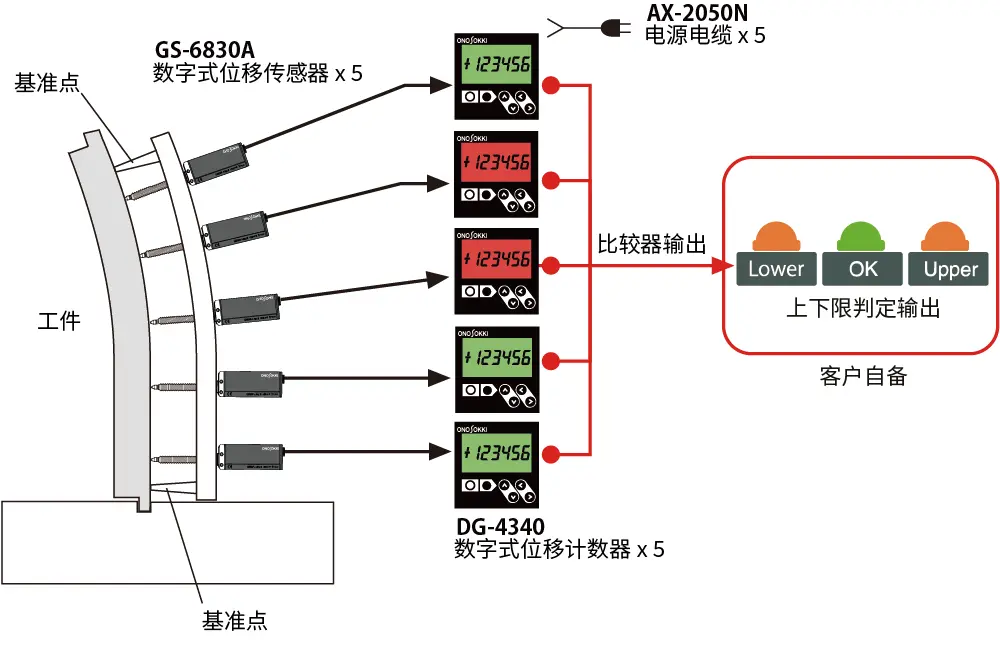

●预先在标准成型品上重置各测量点，然后当被测工件接触到基准点时，求出各测量点的显示值，这时，各测量点的值将显示为与基准值的差异（变形）。 此时，通过在DG-4340数字式位移计数器中预先设置上下限允许公差，可以输出合格/不合格的判定信号。


产品配置

  型号 产品名称 备注 数量
1 GS-6830A 数字式位移传感器 - 5
2 DG-4340 数字式位移计数器 - 5
3 AX-2050N 电源电缆（3m） - 5

備考
选购件
AA-8801 信号延长电缆（5m）
AA-8802 信号延长电缆（10m）
AA-8803 信号延长电缆（20m）
AA-8804 信号延长电缆（30m）
