数字式位移计数器DG-4320/4340可对来自数字式位移传感器的输入信号进行计数，从而精确测量并显示尺寸和位移。另外新增了计算，条件保存等测量所需功能，在生产线上也可发挥效益。
DG-4320的各种计算结果可通过BCD形式输出。DG-4340在此基础上还具备比较功能。
(*) DG-4340的表示背景为红色时比较判定的结果是NG。背景为绿色时结果是OK。
特长
系统构成示例
系统构成示例
（PDF 759KB）
应例用

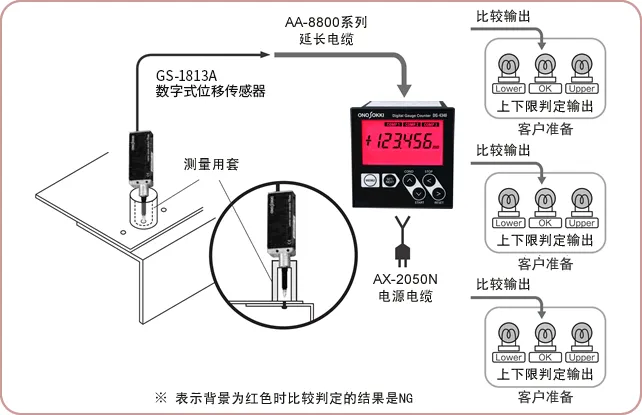

3通道比较功能的检测应用
通道检测螺钉的伸出高度判断螺钉的拧紧状况。3通道的比较处理可对应3种不同的螺钉。

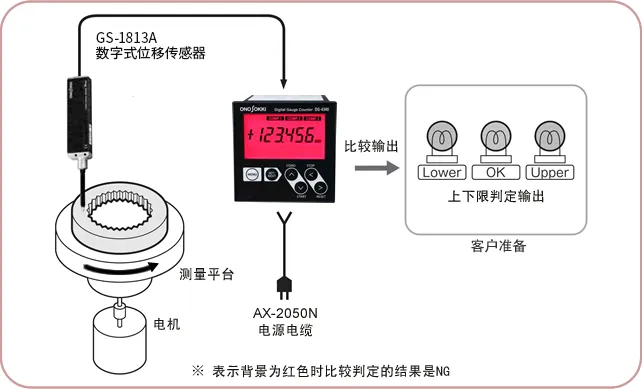

使用最大差范围值功能测量判定平面度
平面度检查，通过传感器测量对象物一周，根据测量的最大差范围值(最大值-最小值)简单地判断平面度。
使用脉冲计数测量长度
使用带滚轮的编码器测量纸或钢板的长度。通过增倍与系数功能可以调节编码器的脉冲时间宽度。

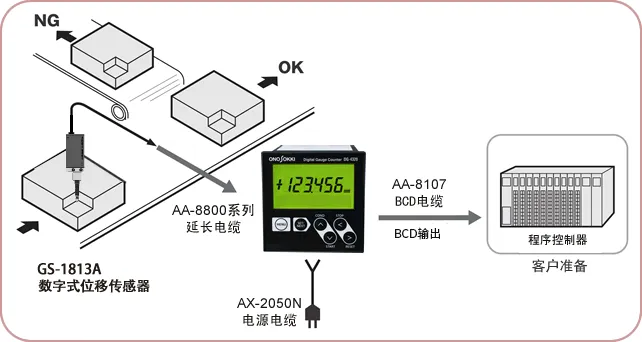

通过BCD输出功能自动判定
检查加工部件是否符合规定基准。通道BCD输出功能将测量结果送至程序控制器进行判定。
BCD输出
DG-4320/DG-4340的BCD输出原则上与DG-4140的引脚分配和接插头相同。 不过，由于新增了某些功能，因此使用了之前空置的引脚。此外，DG-4240/DG-4280中存在的比较器输出端子在该设备上没有配备。
| 引脚编号 | 信号内容 | 引脚编号 | 信号内容 | ||||
|---|---|---|---|---|---|---|---|
| DG-4120 | DG-4140 | DG-4240 | DG-4280 | DG-4320/DG-4340 | |||
| 1 | 1×100 BCD输出 | 19 | 4×104 | ||||
| 2 | 2×100 | 20 | 8×104 | ||||
| 3 | 4×100 | 21 | N.C | 启动输入 | Lower输出 | Preset1 | 启动输入 |
| 4 | 8×100 | 22 | N.C | 停止输入 | OK输出 | Preset2 | 停止输入 |
| 5 | 1×101 BCD输出 | 23 | N.C | N.C | Upper输出 | Preset3 | 显示切换输入1 |
| 6 | 2×101 | 24 | N.C | N.C | N.C | Preset4 | 显示切换输入2 |
| 7 | 4×101 | 25 | 极性输出＋ | ||||
| 8 | 8×101 | 26 | 极性输出− | ||||
| 9 | 1×102 BCD输出 | 27 | D.P 0.00 | 小数点输出1 | |||
| 10 | 2×102 | 28 | D.P 0.000 | 小数点输出2 | |||
| 11 | 4×102 | 29 | N.C | 1×105 BCD输出 | |||
| 12 | 8×102 | 30 | 错误输出 | ||||
| 13 | 1×103 BCD输出 | 31 | 保持输入 | ||||
| 14 | 2×103 | 32 | 复位输入 | ||||
| 15 | 4×103 | 33 | 忙碌输入 | ||||
| 16 | 8×103 | 34 | N.C | 比较器门控输入 | 比较器门控输入 | N.C | 比较器门控输入 |
| 17 | 1×104 BCD输出 | 35 | 打印命令输出 | ||||
| 18 | 2×104 | 36 | 公共端 | ||||

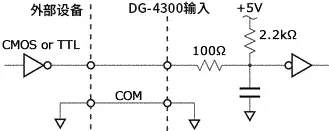

BCD外部信号输入/输出 推荐接口
(BCD数据输出、极性输出、小数点输出、错误输出、打印命令输出)
| 输出形式 | 集电极开路输出 |
|---|---|
| 耐电压 | Max. 24 V |
| 最大汇流电流 | Max. 30 mA |
| 残余电压 | Max. 0.5 V |
(启动/停止输入、保持输入、复位输入、忙碌输入、比较器门控输入)
| 低电平输入电压 | 集电极开路输出 |
|---|---|
| 高电平输入电压 | Max. 24 V |
| 输入阻抗 | Max. 30 mA |
简要规格
| 型号 | DG-4320 | DG-4340 |
|---|---|---|
| 显示器 | LED型段，点阵复合显示器，2背景色，6位数字表示 | |
| 表示范围 | 0～±199999 (0.5 µm分辨率设定时，最小位表示0或5) | |
| 适用传感器 | 本公司数字式位移传感器（不包括GS-3800B系列） 2相及1相矩形波电压输出型的本公司传感器(编码器) 传感器用电源输出 DC 5 V ±10 %，200 mA |
|
| 分辨率 | 0.5 µm、1 µm、10 µm共3种*1 | |
| 输入信号 | 2相相位差矩形波，1相矩形波电压输出(可选择设定) | |
| 输入频率范围 | DC ～300 kHz | |
| 表示数据 | 瞬时值，最大值，最小值，最大差范围值(最大值-最小值) | |
| 计算功能 | 偏移量设定功能，系数设定功能，增倍功能，小数点位置变更功能 | |
| 数码输出 | BCD形式输出，更新时间10 ms，集电极开路输出(可设定正负逻辑) | |
| 比较 | ― | 3通道，半导体继电器方式 上下限设定，OK/NG设定 背景色表示判定结果 |
| 条件保存 | 可保存4组设定条件 | |
| 外观尺寸/重量 | 72(W) × 72(H) × 114(D) mm/约320 g | |
| 电源电压 | AC 100～240 V | |
| 使用温度范围 | 0 ℃～＋40 ℃ 约 6 VA (AC 100 V时) | |
| 保存温度范围 | －10 ℃～＋55 ℃ | |
| 选配件 | DG-0430 (传感器用电源 DC 12 V 150 mA) |
|
*1 需要将DG-4300系列与BS-102系列（已停产）配套使用时请与本公司联系确认。
*2 当以传感器方式使用编码器时，不表示单位及小数点。(小数点可通过小数点位置设定功能表示)
●为了提高性能，可能不经预告而变更外形及规格，请谅解。
