数字式位移传感器用

信号电缆及配件

新产品





信号电缆

  型号 长度 信号输入端 外观 信号输出端
信号延长电缆 AA-8801 5 m BS/GS系列
数字式位移传感器

*从传感器起最长30 m。
电缆D5-UL:符合UL标准

DG系列
数字式位移传感器计数表示器
AA-8802 10 m
AA-8803 20 m
AA-8804 30 m
信号延长电缆 AA-8901 5 m GS-3813
GS-3830
DG-5100
AA-8902 10 m
AA-8903 20 m
AA-8904 30 m
信号转换电缆 AA-8910 0.2 m BS/GS系列
数字式位移传感器(不包括GS-3800系列)
DG-5100
BCD电缆 AA-8101 3 m DG-4120/4140/ 4240/4280
计数表示器

DA-4130
数模转换器
AA-8103 3 m DG-4120/4140/ 4240/4280
计数表示器

RQ-1410
数字式打印机
AA-8107 3 m DG-4120/4140/ 4240/4280
计数表示器

-

电源电缆 AX-2050N 3 m DG-4120/4140/ 4240/4280
计数表示器


*AC 100 V用

-

RS-232C信号电缆 AX-5022A 2 m DG-2310
计数表示器
电脑等
信号电缆

MX-7105

5 m DG-0010
信号转换器

电缆D5-UL:符合UL标准
端子台
MX-7110 10 m
MX-7115 15 m
MX-7120 20 m
5 m单位延长(25 m~100 m)
信号电缆 30 m

1200 m
DG-0020
信号转换器
线驱动输出
*DX30A-36P为压接型连接件。如客户需自行连线需要相应压接工具。
  连接件购入时,推荐附带焊锡的型号(DX40-36P,DX36CV1)。
** 订货产生


机械式传动器件

配套传感器 型号

GS-251/251W AA-812已停产了
GS-201、GS-102
BS-102/102W/112/112W

HS-3412/3425

DG-525H/825/925*

AA-813

*提升传动件AA-972配套使用



气动式传动器件

配套传感器 型号

GS-201、GS-102
BS-102/112
DG-525H/825/925*
AA-816

*提升传动件AA-972配套使用



提升配件

配套传感器   型号

全型号
(不包括BS系列,防水型)
AA-969 イラスト(AA-969フィンガーリフト)


提升扳手/传动提升器


配套传感器 型号
DG-525H/825/925 AA-971 イラスト(AA-971リフトレバー)
DG-525H/825/925
(传动器件另购)
AA-972 イラスト(AA-972レリーズリフタ)


气动提升器

配套传感器 型号
GS-1513A/1613A/
4513/4613/
6513/6613

AA-6100
*1*3

已停产了

<气体管配套图>

GS-1530A/1630A/
4530/4630/
6530/6630

AA-6101
*1*3

已停产了

GS-1713/1813/
6713/6813/
4713/4813/
3813
AA-6102
*2*3

GS-1730/1830/
6730/6830/
4730/4830
/3830

AA-6103
*2*3
*1 气动提升器的防护等级 IP64,IP64G,不包括(AA-6100/6101)
*2 气动提升器AA-6102/6103需要延长测量杆,传感器的全长增加22/37 mm
*3 气体配管需要另购ON/OFF电磁开关。传感器设置面到测量杆的距离9 mm不变。


延长测量杆(测量小深孔)

长度 型号
30 mm AA-844 イラスト(AA-844延長スピンドル)
材质:SUS303  直径:φ 3.8 mm 螺孔:M2.5
50 mm AA-845 イラスト(AA-845延長スピンドル)
材质:SUS303  直径:φ 3.8 mm 螺孔:M2.5


测定探头

AA-0200 AA-0210 AA-0220 *1 AA-0230 AA-0240
イラスト(AA-0200測定子)

先端材质:钢球

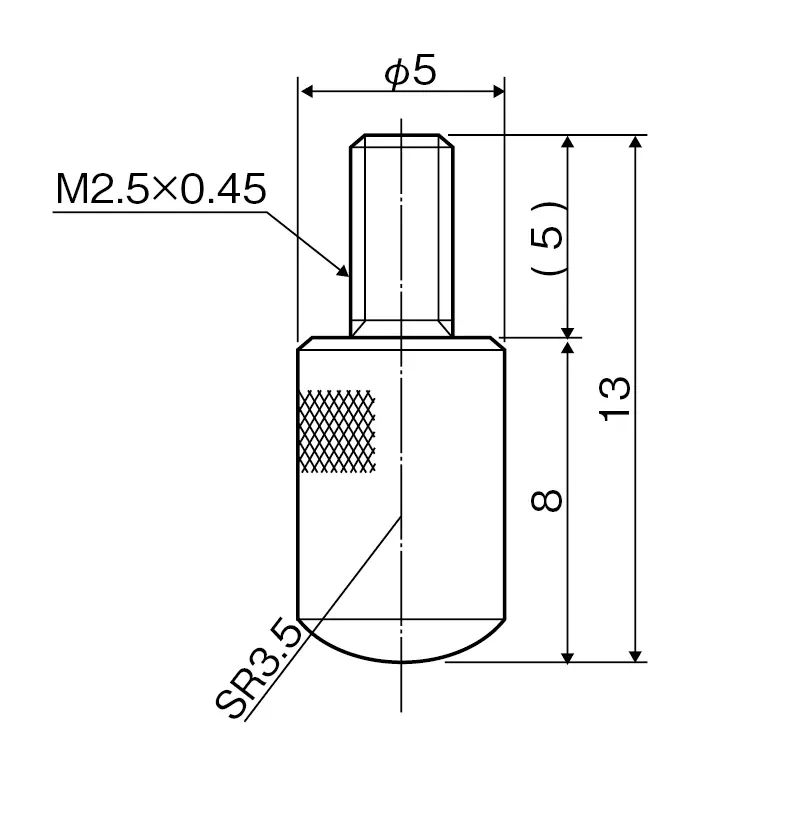

イラスト(AA-0210測定子)

材质:SKS3

イラスト(AA-0220測定子)

材质:SKS3

イラスト(AA-0230測定子)

材质:SKS3

イラスト(AA-0240測定子)

材质:SKS3

AA-0250 AA-0260
已停产了
AA-827 *2 AA-828 *2 AA-0310
已停产了
イラスト(AA-0250測定子)

材质:SKS3

イラスト(AA-0260測定子)

材质:SKS3

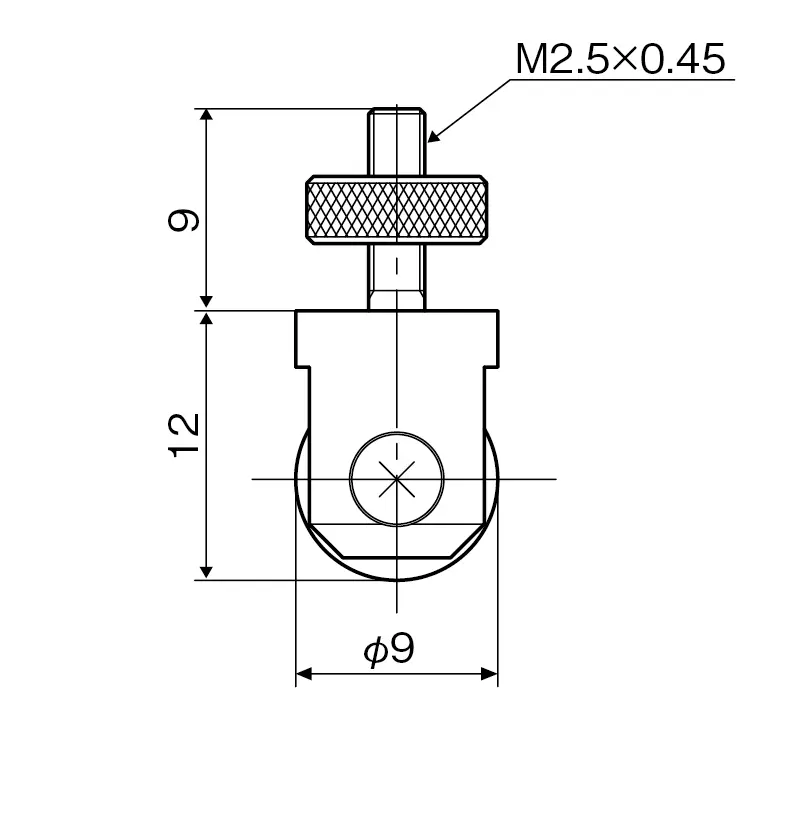

イラスト(AA-827測定子)

材质:SUj2

イラスト(AA-828測定子)

材质:SUj2

イラスト(AA-0310測定子)

先端材质:钢球

AA-0320 AA-921 AA-0330
AA-0400

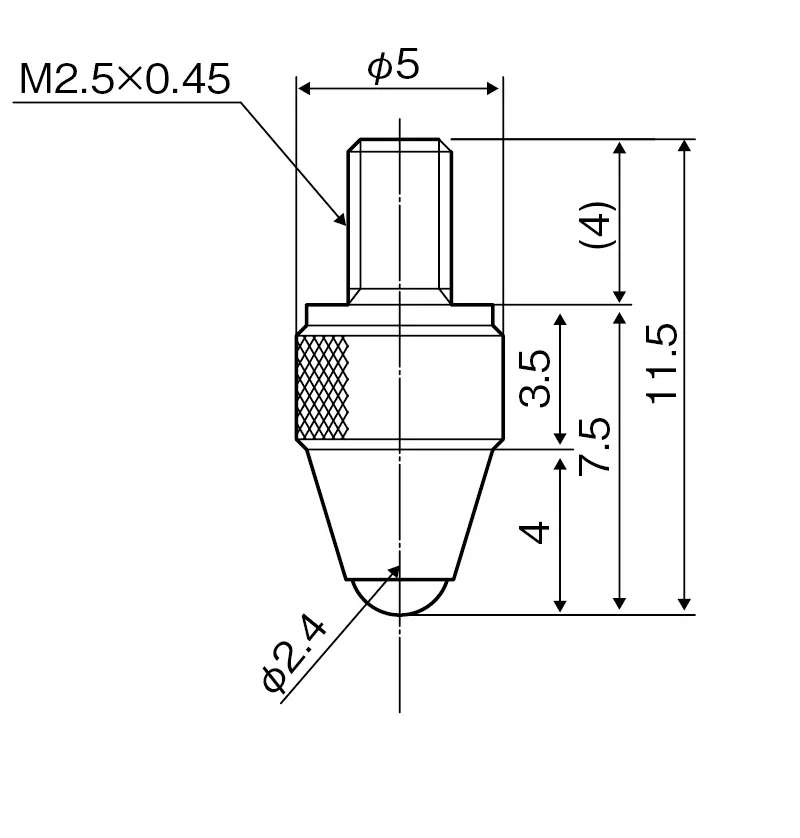

イラスト(AA-0320測定子)

材质:SKS3

イラスト(AA-921測定子)

材质:SKS3

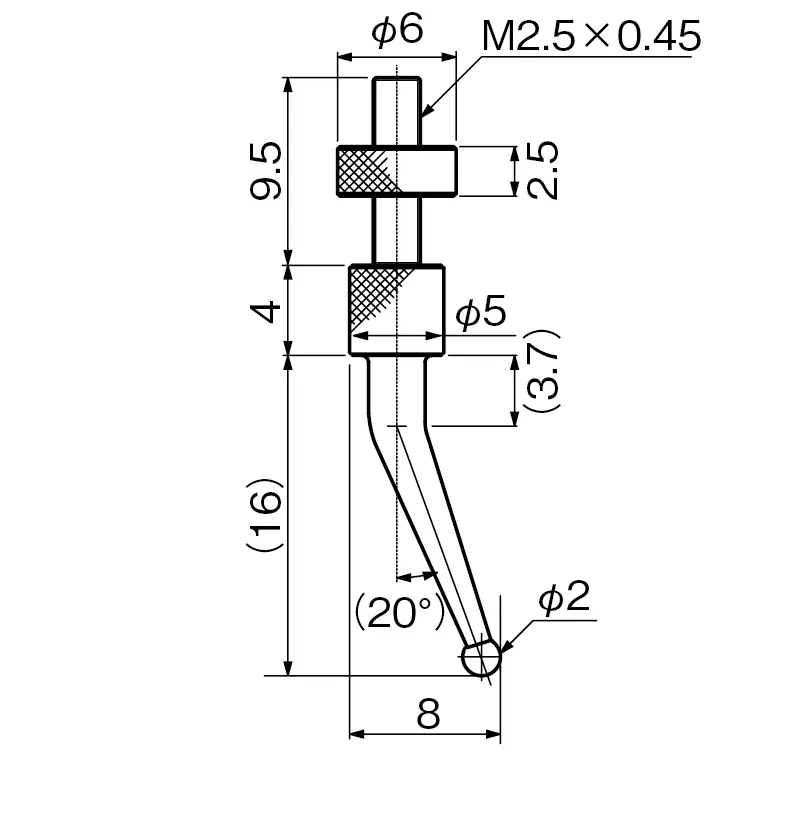

先端材质:超硬

イラスト(AA-0400測定子)

 先端材质:塑料

*1

AA-0220/0240/0250等平面测定探头配1/1000mm(1μm)单位的传感器使用时,需要对测定台面进行平行度调整。这种情况下,传感器与测定台需配套对应使用。我司调整后的平行精度约10 μm。

*2

AA-827/828滚轮测定探头配1/1000mm(1μm)单位的传感器使用时,不能得到规定的测量精度。因为AA-827/828配有轴承的原因存在±10μm误差发生的可能。



连接/测量探头适配器(交换用)

配套传感器   型号

GS-102/251/503/1000 AA-829 *
材质:C36002

订货生产



防尘橡胶套

配套传感器 型号 L1
(mm)
壳外径
(φ mm)
橡胶套外径
(φ mm)
轴管径
(φ mm)
材质 *3
GS-1000 AA-841 *1 40.5 22 24 15 CR
GS-102/251
DG-825/925
AA-843 *1 10.5 16 15 8 NBR
GS-503
KG-850

AA-854 *1

已停产了

10.5 17 15 10 CR
BS-102/102W/
112/112W

AA-973 *1

已停产了

- - 8 8 EPM
GS-5011 AA-975 *2 8.5 - 16 20 NBR
GS-1513A/1613A/
6513/6613
AA-4100 - - 8 8 Si
GS-1530A/1630A/
6530/6630

AA-4101

已停产了

- - 8 8 Si
GS-4513/4613/
4530/4630 *4

工厂安装交换*5
- - 10 10 Si
GS-1713/1813/
6713/6613
AA-4102 - - 8 15 Si
GS-1730/1830/
6730/6830
AA-4103 - - 8 15 Si
GS-4713/4813/
3813
AA-4104 - - 8 15 HNBR
GS-4730/4830/
3830
AA-4105 - - 8 15 HNBR
*1

配有防尘橡胶套专用测定探头。(外观见下图)

*2 防尘橡胶套专用连接配件。(外观见上图与下图)
*3 CR:氯丁橡胶,NBR:丁腈橡胶,EPM:乙丙橡胶,Si:硅橡胶,HNBR:氢化丁腈橡胶
*4 GS-4500/4600系列使用的防尘橡胶套(材质:氟橡胶)为订货生产,安装交换须在我司工厂进行。
*5 需要到我司工厂的运送费用。


AA-841/843/
854/973
配有防尘橡胶套专用测定探头
BS系列,GS-102/251/503/1000用
AA-829 测定探头适配器
GS-102/251/503/1000用
装有防尘橡胶套,需要使用特殊测定探头时,许配有测定探头适配器AA-829。
AA-975

防尘橡胶套专用连接配件
GS-5011用
特殊测定探头使用时,可直接安装AA-975防尘橡胶套专用连接配件。不需使用其他连接配件。



设置金具

配套传感器 型号
GS-1000 AA-855
已停产了
GS-5050/5051/
5100/5101
AA-8560
GS-102/251/251W AA-968

(内盖)

已停产了

GS-1513A/1530A/
1613A/1630A/
4513/4530/
4613/4630/
6513/6613/
6530/6630
AA-3300
已停产了
イラスト(AA-3300取り付け金具)
GS-1513A/1530A/
1613A/1630A/
4513/4530/
4613/4630/
6513/6613/
6530/6630/
1713/1730/
1813/1830/
3813/3830/
4713/4730/
4813/4830/
6713/6730/
6813/6830
AA-3310 イラスト(AA-3300取り付け金具)


台架等

  ST-022
ST-0230
ST-044B
配套传感器 BS-1210 *1
BS-1310 *1
GS-7710A *1
GS-7710NA *1
GS-1713A/1730A
GS-1813A/1830A
GS-3813B/3830B
GS-4713A/4730A
GS-4813A/4830A
GS-6713A/6730A
GS-6813A/6830A
GS-5050A/5100A
GS-5051A/5101A
台面尺寸(mm) 80 × 85 105 × 105
固定螺孔尺寸 Φ8~10 Φ15 Φ15~20
台面材质 陶瓷材料(带槽)
台面平面度 1μm
台面表面粗燥度 0.4S精制
基座(宽X长 mm) 100×160 130×200
测量深度(mm) 59 60 73.5
测量高度(mm) 115 210
重量 4.1 kg 4.2 kg 7.5 kg
1* 当使用阀杆外径为8 mm的线传感器连接到支架ST-0230或ST-044B时,请使用AA-891(选件:支架衬套)
通过调节旋钮(A)安装或拆卸传感器。支架的上下位置微调,通过调节旋钮(B),调节旋钮(C)进行。

测量台架的精度

SH-022以及ST-022外形尺寸相同,但,直角度,平行度的精度不同。

★ AA-0220/0240/0250等平面测定探头配1/1000mm(1μm)单位的传感器使用时,需要对测定台面进行平行度调整。这种情况下,传感器与测定台需配套对应使用。我司调整后的平行精度约10 μm。


其他配件

型号 名称 用途

DG-0420

已停产了

端子台防护罩 DG-4240/4280用
R03-PB6M 传感器信号电缆用接头

-

57-30360 36芯线信号接口(BCD信号电缆用) RQ-1410用
DX40-36P 36芯线信号接口(BCD信号电缆用)
BCD信号用带焊锡(需配DX36CV1)
DG-4120/4140/4240/4280,DA-4130用
DX36CV1 DX40-36P用接口盖 DX40-36P用
TA2096
AC电源适配器(电缆长约1.8 m)
输入:AC 100 V,输出:DC 9 V/300 mA
DG-525H/825/925用
AA-5100 热敏记录纸(10卷1套)

RQ-1410用
