用声压法测量声功率电平

过去,在日本,在测量机械、设备类的噪声时,都是以声源向空间发射的声音之某一点的A计权声压电平来评价。但是,用这种评价方法得到的测量结果,不仅随声源的性状,而且也随测量环境或测量位置而发生变化。另外,用这种方法得到的测量结果,不一定能反映从声源整体发射出来的噪声。与此不同的是,声功率电平是表示整个声源发射出来的声响之总能量,是表示声源性状的基本量。最近,对表示家电产品、办公室事务仪器发生噪声的量,广泛应用声功率电平。



一般,用半消声室测量声功率电平时,在半球面上或平行六面体上配置麦克风进行测量。






在半消声室内测量声功率电平

在半消声室地面上声源四周配置麦克风,从各个测量点的麦克风上测出声压电平,再平均之算出声功率电平。

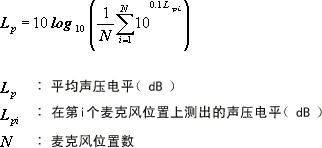

  1. 1.求声源四周面上之平均声压电平




  1. 2.由平均声压电平算出声功率电平




  1. 3.算出A计权声功率电平


在计算A计权声功率电平时,先对上述1式的Lpi,用A计权值(JIS C 1502 「普通噪声计」、JIS C 1505「精密噪声器」)之“1/3信频程各个中心频率的电平“进行修正,再用上述式2,计算A计权声功率电平。

写真(実際の測定風景)

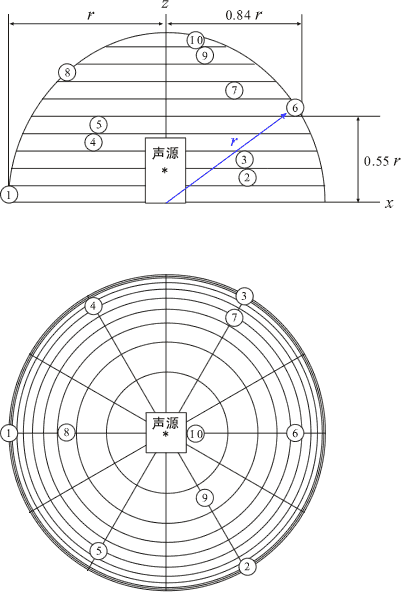

精密测量法之半球上麦克风的位置

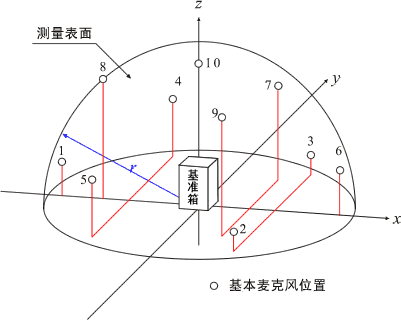

实用测量法之半球上麦克风位置

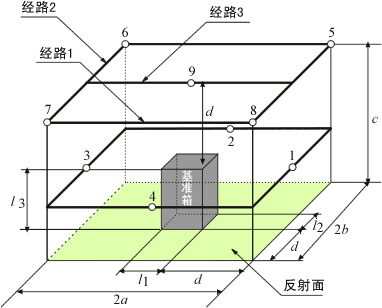

实用测量法之平行六面体麦克风位置

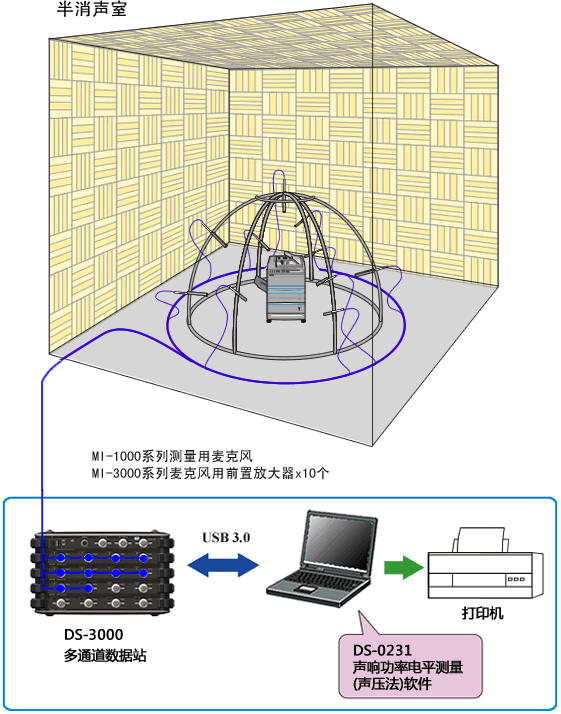

仪器构成

  型号 品名 备注

1

DS-3000 多通道数据站 多通道(最多20通道)

2

DS-0231 声功率电平测量(声压法)软件

3

MI-1000系列 测量用麦克风 9个或10个

4

MI-3000系列 麦克风用前置放大器 9组或10组


相关标准

可由PDF文件阅览详细标准,点击下述图标,可查看(日文版)。

JIS Z 8732
「声响-声压法测量噪声源的声功率电平法-用消声室及半消声室的精密测量法」(ISO 3745)

JIS Z 8733
「声响-声压法测量噪声源的声功率电平法--在反射面上亚自由声场上的实用测量法」(ISO 3744)

JIS X 7779
「由声响-信息技术设备放射的空气传送噪声测量」(ISO 7779)



测量数据例

声功率电平测量数据(打印输出)< PDF文件47K >(日文)



测量事例

  • 家电产品
  • 办公室仪器
  • 计算机外围设备等

要点


· 从声源到测量点的距离,相对于声源大小来说,必须要大得多(半球测量时)。
· 声源必须与实际使用状态相同设置,对声源有特殊规格时,要相应改变 。
