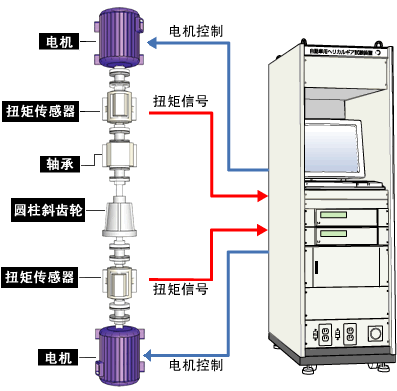

传统的齿轮合格检测装置(用于生产线合格检测)
通过测量上下分别设置的电机扭矩得到扭矩分配比例。
由扭矩分配比例值设定判定条件值，进行和否判定。
需要制定新的检查判定指标

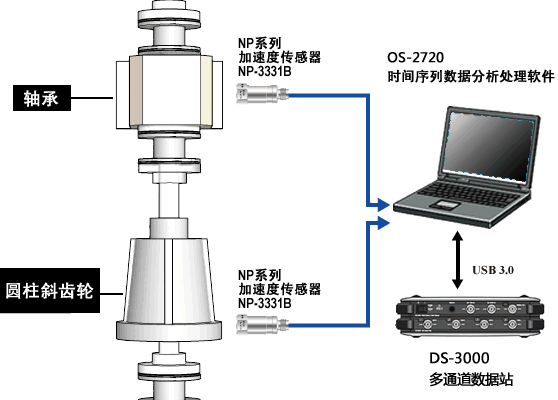

为了制定新的检查判定指标进行齿轮振动测试所用仪器的构成
使用DS-2100多通道数据工作站系统连接NP系列加速度传感器，将轴承和圆柱斜齿轮的振动状态数据进行采集记录并以[Orf]文件形式保存，保存数据用OS-2000系列时间序列数据分析处理软件进行分析。
新的检查判定指标的产生处理过程

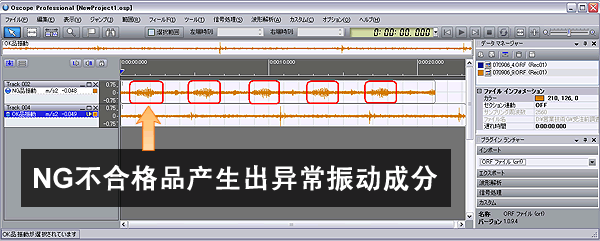

１．NG不合格品的测试分析结果

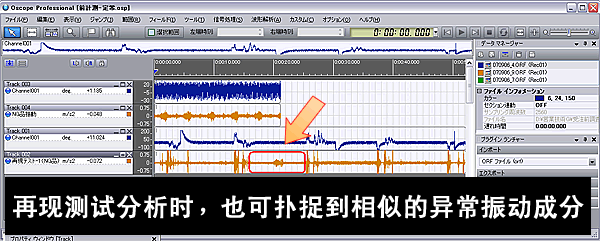

２．通常行驶时的再现测试分析

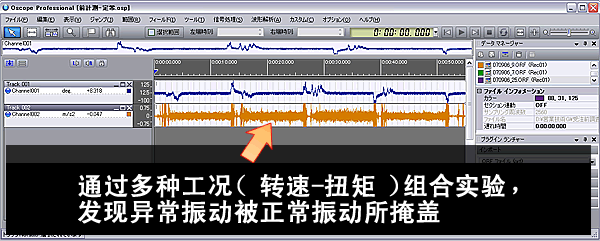

３．问题分析
４．解决方案
仅用观测振动波形的方法不能取得足够的信息，将振动波形作为声信息进行进一步分析。
由振动声可以感觉到异音的存在(使用OS-2000系列的声音回放功能)
这种异音，通过OK品的实验确认，OK品不会产生。
由此，通过将测试得到的异音信息数值化，即可检测出NG不合格品。

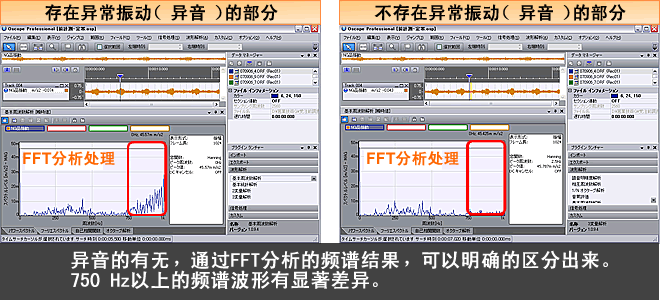

５．NG不合格品的异音分析
６.异常状态的表示(可视化)

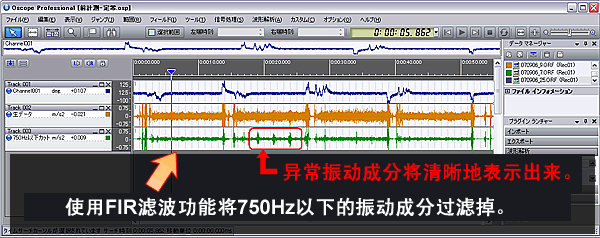

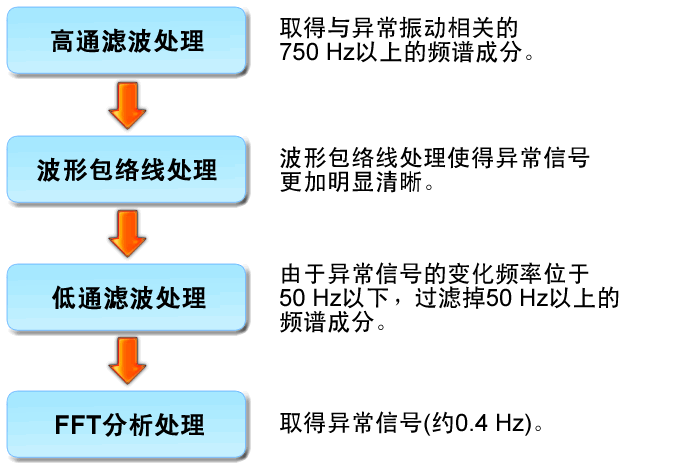

７．异常振动表示的处理

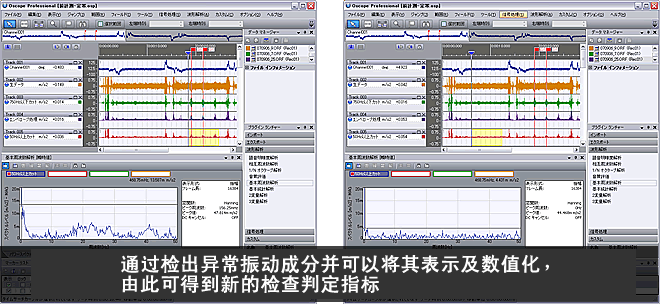

８．新的检查判定指标的完成
仪器构成
| 型号 | 名称 | 说明 | |
|---|---|---|---|
1 |
DS-2100 | 多通道数据工作站 | 2通道输入处理单元，配有信号输出功能 |
2 |
NP-3331B | 加速度传感器 | 简易防水型 |
3 |
OS-2720 | 频谱分析软件包 |
OS-2700专业版的基础上，附带OS-0253FIR有限响应滤波器，OS-0252 FFT快速傅立叶分析等功能的频谱分析软件包。 |
要点
