OS-2000系列由于增加了动画表示功能，使用范围得以近一步扩展。通过将声音数据与影像数据进行比对，便于对现象的本质进行分析，理解与评价。使用信号对位功能，摄像机与测量仪的记录数据通过开始位置，可以简单地完成信号同步。
在此，介绍说明使用动画功能进行车门关闭音分析比较的应用。
测试系统构成
关于信号对位功能

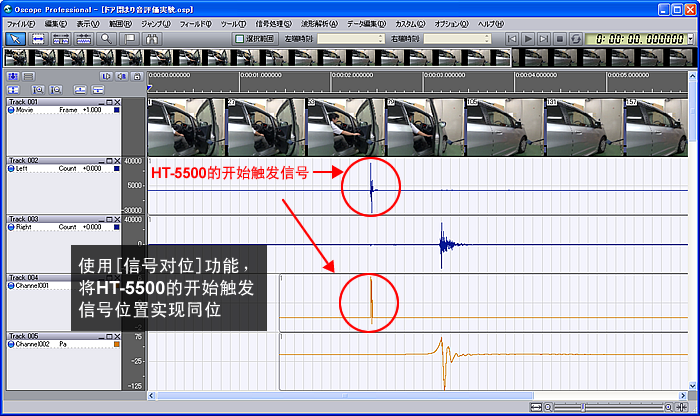

将摄像机与DS-3000记录的数据分别导入到OS-2000系统。由于摄像机与DS-3000各自分别非同步开始记录数据，由此分别记录的HT-5500的开始时刻的触发信号的时刻位置有所差异。
选择摄像机的记录的HT-5500的信号与DS-3000记录的HT-5500的信号进行[信号对位]。
在[信号对位]功能窗内，将调整时刻差，完成信号同位。
分析结果
 |
声音测量位置：驾驶席（车厢内）驾驶员右耳位置附近 |
|||
视频 |
||||
 |
 |
 |
 |
|
响度（时间频谱色彩图） |
||||
 |
 |
 |
 |
 |
响度（瞬时频谱图） |
||||
 |
 |
 |
 |
 |
  |
||||
 |
声音测量位置：驾驶席（车厢内）驾驶员右耳位置附近 |
|||||
视频 |
||||||
|
||||||
响度（时间频谱色彩图） |
||||||
|
||||||
响度（瞬时频谱图） |
||||||
|
||||||
|
||||||
 |
|
5 kHz 与 45 Hz的噪声响度比较 |
|
 |
|
 |
|
仪器组成
| 型号 | 名称 | ||
|---|---|---|---|
| 1 | 数据分析系统 | 4通道FFT组合 （40 kHz处理单元） |
◆DS-3204 4通道主单元 ◆DS-0321 FFT分析 ◆DS-0350 数据采集记录 ◆USB3.0 用电缆( 2 m) |
| 2 | 触发检测 | HT-5500 | 手持式转速计 |
| 3 | 数据分析软件 | OS-2740 OS-0281 - |
OS-2000系列声品质分析 OS-2000系列动画表示处理 电脑 |
| 4 | 传声器 | MI-1235 MI-3111 |
传声器 前置放大器 |
要点
声品质分析(响度)与车门的关闭状况(视频)同期对应进行分析确认。
Revised:2012/09/18
