次世代アナログ信号計測フロントエンド
AUシリーズ

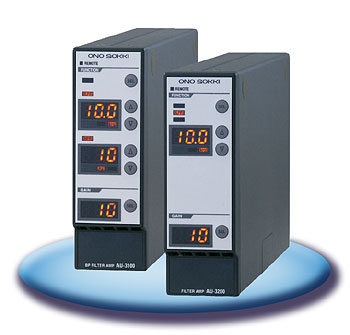

AU-3100（左） AU-3200（右）

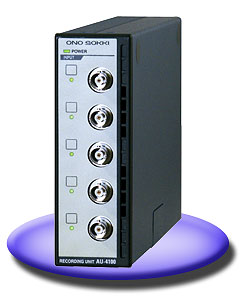

AU-4100
AUシリーズは、音響・振動センサ等からの微小信号を効率よく増幅・処理し、ＰＣにデータレコーディングしたり、アナライザや、コンパレータに最適信号を送る為のフロントエンド計測プラットフォームとして誕生しました。フィルタユニットや、アンプユニット、レコーディングユニットなど、多彩なユニットを同一形状にまとめ、
各ユニットはUSB端子またはIEEE1394経由でPCから直接リモートコントロールすることができます。お客様の多様な計測用途に合わせ、単体で或いは複数ユニットを自由に組み合わせ、単チャンネルから多チャンネルまで、フレキシビリティに富んだ計測システムを構築することができます。
今回、このAUシリーズの第１段として発表するのは、フィルタユニットとレコーディングユニットの２種、３機種。フィルタユニットは、フィルタ機能の他にゲインアンプを搭載し使い勝手を向上、1台でBPFが可能なAU-3100と、-48dB/octの急峻な遮断特性を持つLPF/HPFを備えたAU-3200の２機種を用意、用途に合わせてお選び頂けます。また、レコーディングユニットは最大４台まで連動させ20チャンネル／37.5kHz（周波数レンジ）のアナログ信号を変換、国際標準規格IEEE1394バスでパソコンのハードディスクに最大400Mbpsで高速データ転送します。しかも、パソコンに収録したデータの解析は、当社過渡解析ソフトウェア“Oscope“を使っての直接解析の他、標準でORFまたはCSV形式に変換可能。ORF形式で保存されたデータは、当社DS-0221汎用FFT解析ソフトやXN-8000シリーズRepolyzerを使って様々な高度解析をすることができ、CSV形式で保存されたデータは、市販のExcel等の表計算ソフトを使って２次処理することができます。
|
|
|
| AU-3100（左） AU-3200（右） | AU-4100 |
AUシリーズは、音響・振動センサ等からの微小信号を効率よく増幅・処理し、ＰＣにデータレコーディングしたり、アナライザや、コンパレータに最適信号を送る為のフロントエンド計測プラットフォームとして誕生しました。フィルタユニットや、アンプユニット、レコーディングユニットなど、多彩なユニットを同一形状にまとめ、 各ユニットはUSB端子またはIEEE1394経由でPCから直接リモートコントロールすることができます。お客様の多様な計測用途に合わせ、単体で或いは複数ユニットを自由に組み合わせ、単チャンネルから多チャンネルまで、フレキシビリティに富んだ計測システムを構築することができます。
今回、このAUシリーズの第１段として発表するのは、フィルタユニットとレコーディングユニットの２種、３機種。フィルタユニットは、フィルタ機能の他にゲインアンプを搭載し使い勝手を向上、1台でBPFが可能なAU-3100と、-48dB/octの急峻な遮断特性を持つLPF/HPFを備えたAU-3200の２機種を用意、用途に合わせてお選び頂けます。また、レコーディングユニットは最大４台まで連動させ20チャンネル／37.5kHz（周波数レンジ）のアナログ信号を変換、国際標準規格IEEE1394バスでパソコンのハードディスクに最大400Mbpsで高速データ転送します。しかも、パソコンに収録したデータの解析は、当社過渡解析ソフトウェア“Oscope“を使っての直接解析の他、標準でORFまたはCSV形式に変換可能。ORF形式で保存されたデータは、当社DS-0221汎用FFT解析ソフトやXN-8000シリーズRepolyzerを使って様々な高度解析をすることができ、CSV形式で保存されたデータは、市販のExcel等の表計算ソフトを使って２次処理することができます。
