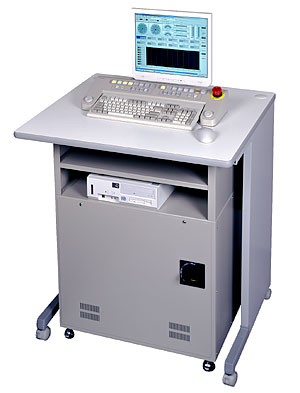

KY−1000 シリーズエンジン試験装置は、エンジン本体や各種周辺部品の耐久試験及び一般性能試験などを、より安価に、短期間で効率的に行うことを可能とします。
オールインワンのエンジン試験装置
手動運転／プログラム運転／データ計測・収録など、エンジン試験に必要な基本機能を装備
マンマシンインタフェースの更なる充実
エンジン試験装置に対し長年培った経験により、操作性の向上と省スペース化を実現 計測制御と運転操作は、ソフトとハードの巧みな融合により構成し、全ての操作を一ヵ所に集約
高精度な運転
スロットル制御とダイナモ制御のフルデジタル化により、高精度な運転が可能
高い信頼性
基本機能は豊富な実績と信頼性の高いコンポーネントによる構成で、保守・点検が容易な安全・安心設計
システム機能構成
画面データ例

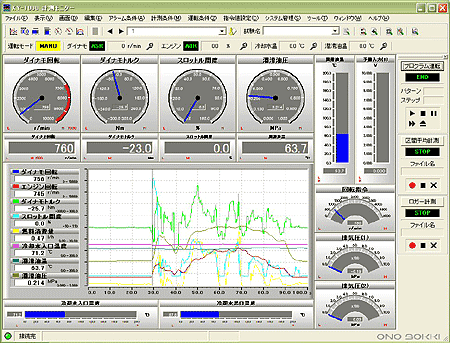

モニター画面

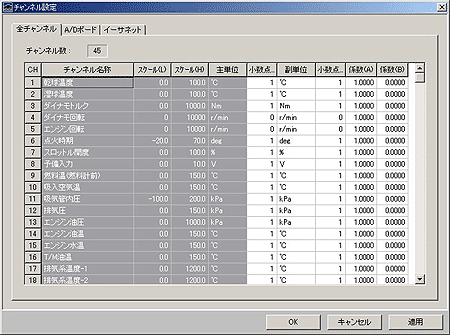

計測項目設定画面

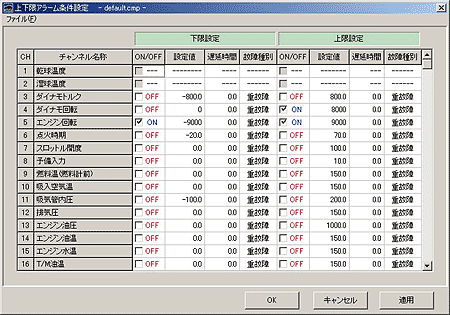

警報項目設定画面
概略仕様
| 機能 | 項目 | 型名 | 仕様 | |||
|---|---|---|---|---|---|---|
| KY-1100 | KY-1200 | |||||
| 手 動 操 作 設 定 部 |
設定方式 | ○※１ | ○ | 手動設定器（エンコーダ方式）、押し釦スイッチ、キーボード、マウス | ||
| 運転設定器 | 標準装備 | ○ | ○ | ダイナモ用、スロットル用 | ||
| オプション※２ | ○ | ○ | 最大 4 ch（温度用） | |||
| 自 動 運 転 設 定 部 |
設定方式（ステップの形状） | ＿※１ | ○ | 階段状設定、傾斜状設定 | ||
| 設定項目 | ＿ | ○ | ダイナモ設定値、スロットル設定値、その他設定値４項目 | |||
| その他 | ＿ | ○ | コンビネーションプログラムの作成 | |||
| 制 御 部 |
ダイナモ制御 | 制御項目 | ○ | ○ | 定速度制御（ASR）、定トルク制御（ATR）、定電流制御（ACR） | |
| ダイナモ インタフェース |
渦電流式用 | ○ | ○ | ２種類のダイナモ用インタフェースより選択 | ||
| 交流式用 | ○ | ○ | ||||
| スロットル制御 | 制御項目 | ○ | ○ | 定開度制御（AθR）、定速度制御（ASR）、定トルク制御（ATR）、定吸気圧（ABR） | ||
| アクチュエータ | ○ | ○ | 操作トルク：最大 9.8 N・m、操作角度：0 ～ 90°、操作速度：0.3 s／ 90° | |||
| 温度制御 | ○ | ○ | 最大４項目 | |||
| 警 報 部 |
警報 | アラーム | ○ | ○ | 警報発生して運転停止 | |
| ワーニング | ○ | ○ | 運転停止せず報知のみ | |||
| ステップアラーム | ＿ | ○ | 自動運転設定機能の一部で、ステップ毎の上下限警報設定 | |||
| データフリーザ | ＿ | ○ | 警報発生前または前後の計測データを記憶し、発生原因の解析に使用 | |||
| 計 測 部 |
計測項目 | 標準装備 | ○ | ○ | ダイナモ回転速度、ダイナモトルク、スロットル開度 | |
| オプション | ○ | ○ | 最大 64 ch | |||
| 表示方式 | ○ | ○ | デジタル、アナログメータ、パネルメータ、バーグラフ（縦、横）、トレンドグラフ、 成長グラフより任意組合せ表示 | |||
| 計測データの演算 | ○ | ○ | 計測データと設定係数間の演算が可能 | |||
| 区間平均計測 | ＿ | ○ | スタート／ストップ間 or スタート／設定時間後までの平均値を表示 | |||
| データロガー計測 | ＿ | ○ | スタート／ストップ間のデータを設定周期毎にサンプル | |||
| 記録用アナログ出力（非絶縁） | ○ | ○ | 10 ch、±10 V 以内（D／A 出力） | |||
| デ ｜ タ 処 理 部 |
対象データ | ＿ | ○ | 区間平均計測データ、データロガー計測データ（計測データを CSV 形式で出力、市販のアプリケーションソフトウェアで処理が可能） | ||
| 作表処理 | ＿ | ○ | EXCEL など市販ソフト使用 | |||
| 作図処理 | ＿ | ○ | “O-Chart作図処理ツール”使用可能※３ | |||
| 一 般 事 項 |
装置構成※４ | ○ | ○ | 操作・計測盤、現場中継箱、スロットルアクチュエータ | ||
| 使用電源／容量※５ | 標準仕様 | ○ | ○ | AC 100 V ± 10%、単相 / 3 kVA | ||
| 電源オプションＡ | ○ | ○ | AC 200 V 系用 または AC 400 V 系用別置きトランスボックス | |||
| 電源オプションＢ | ○ | ○ | AC 200 V／AC 100 V 用または AC 100 V／AC 100 V 用ノイズカットトランス | |||
| 電源オプションＣ | ○ | ○ | AC 100 V／AC 100 V 無停電電源装置 | |||
| 使用温度／湿度 | ○ | ○ | 0 ～ 40℃／20 ～ 80％（結露無きこと） | |||
＊1 上表の型名で“○”印は“仕様に含む”を、“−”印は“仕様外”を示します。 ＊2 “O-Chart作図処理ツール”に関してはこちらを参照ください。 ＊3 現場中継箱は特注も可能です。またオプションでアーム付きも用意しています。 ＊4 記載の数値は本装置のみの電源／容量で、熱交換器、動力計及び補機関係等は含んでおりません。 |
