光ファイバ式クランク角度測定システム
CP-5720Aクランク角度検出器
CA-6000Aクランク角度アンプ
外観図ダウンロード (DWG/PDF)
製品カタログ (PDF)

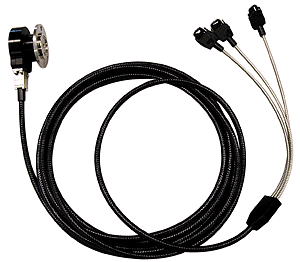

製品写真(CP-5900/5720Aクランク角度検出器)(販売終了)

CP-5720Aクランク角度検出器

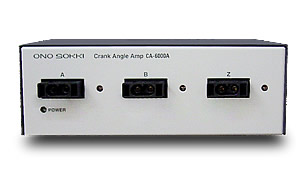

製品写真(CA-6000Aクランク角度アンプ)」(販売終了)

CA-6000Aクランク角度アンプ

CP/CA シリーズは、光ファイバー式クランク角度検出器 CP-5720A とクランク角度アンプ CA-6000A および回転止め治具 CP-0600A で構成されたエンジンのクランク軸の回転角度を検出するシステムです。

CP-5720A クランク角度検出器は、燃焼解析等の各種エンジン性能試験において必要とされるクランク軸の回転角を高精度に、高速応答で検出します。透過式スリット円板を内蔵した超小型タイプで、光ファイバによる投光受光方式のため検出器に電気回路を内蔵せず優れた耐振性、耐ノイズ性を発揮します。

CA-6000A は クランク角度検出器の信号を入力し、TTL レベルの角度信号および1P/R の パルス信号を出力します。

燃焼解析に関してはこちらをご覧下さい





※製品は写真と一部違う場合があります。



特長

  • 高性能、高精度

  • 小型、軽量化により抜群の耐振性

  • 小型化により取り付けが簡単 - 光ファイバ使用により、優れた耐ノイズ性

  • 燃焼解析等の各種エンジン性能試験に最適

  • 1P/R と角度信号を TTL レベルで出力

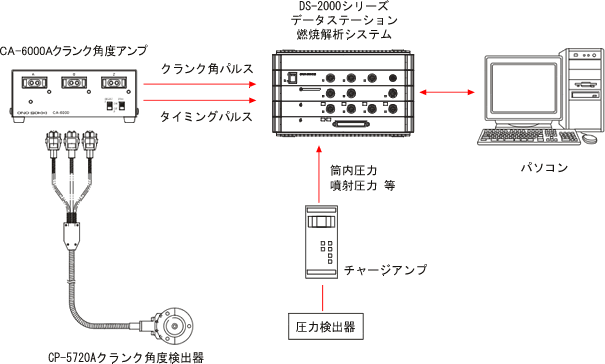

燃焼解析用システム構成

イラスト(燃焼解析用システム構成)



概略仕様

CP-5720光ファイバー式クランク角度検出器

  CP-5720A
適合増幅器 CA-6000A
出力信号 A、Z
出力パルス数 360、720 P/R、1 P/R
回転速度範囲 0  ~ 15000 r/min
耐振性 ラジアル方向:500 m/s2
スラスト方向:250 m/s2
使用温度範囲 0 ~ 120 ℃
ケーブル 光ファイバケーブル 5 m 直出し (標準)
回転止め CP-0600A(回転止め治具の共振点は単体で300Hz 近辺です)
外形寸法 外径 Φ 57 mm、厚み 38 mm
質量 約 900 g(光ファイバーケーブル含む)



CA-6000Aクランク角度アンプ

適合検出器 CP-5720A
応答周波数 Max 300 kHz
電 源 DC 12  ~ 24 V
使用温度範囲 0 ~ +40 ℃ 80% RH( 以下 非結露)
外形寸法 162 (W)× 56 (H)×121 (D) mm
質量 約 750 g

Revised: 2014/02/12
