クランク角度測定システム
CP-5110B

検出器

CA-6000B

増幅器



製品写真(CP-5110Aクランク角度検出器)

CP-5110Bクランク角度検出器

製品写真(CA-6000Bクランク角度アンプ)

CA-6000Bクランク角度アンプ

CP/CA シリーズは、光ファイバー式クランク角度検出器 CP-5110B とクランク角度アンプ CA-6000B およびスリット円盤 CP-5120/5130 で構成されたエンジンのクランク軸の回転角度を検出するシステムです。

CP-5110B クランク角度検出器は、燃焼解析等の各種エンジン性能試験において必要とされるクランク軸の回転角を高精度に、高速応答で検出します。光ファイバによる投光受光方式のため検出器に電気回路を内蔵せず優れた耐振性、耐ノイズ性を発揮します。

CA-6000B は クランク角度検出器の信号を入力し、TTL レベルの角度信号および 1P/R の パルス信号を出力します。

燃焼解析に関してはこちらをご覧下さい

特長

<CP-5110B クランク角度検出器>

  • 光学系を改善し安定検出を実現

  • 直出し光ファイバーケーブルを5mに延長(高耐ノイズ性)

  • ベアリング未使用で軽回転負荷

  • フレキシブルステンレスチューブ等で光ファイバーケーブルを保護

 <CA-6000B クランク角度検出器用増幅器>

  • 角度信号(A相)、原点信号(Z相)をTTLレベルで出力

  • 外部ボリュームによりセンサ感度の調整が可能

  • 新規設計で耐ノイズ性を向上

  • 燃焼解析等の各種エンジン性能試験に最適

CP/CAエンジン取り付け写真

燃焼解析用システム構成

イラスト(燃焼解析用システム構成) DS-3000燃焼解析システム

概略仕様

CP-5110B クランク角度検出器
適合増幅器 CA-6000B / CA-6000A*   (*:販売終了製品)
ケーブル 光ファイバー 5 m直出し (フレキシブルステンレスチューブ等での保護)
出力信号 A、Z
本体材質 ジュラルミン、真鍮(Cdフリー材)
耐振動加速度 490 m/s2
最大回転速度 20,000 r/min
使用温度範囲 0 ~ 100 ℃

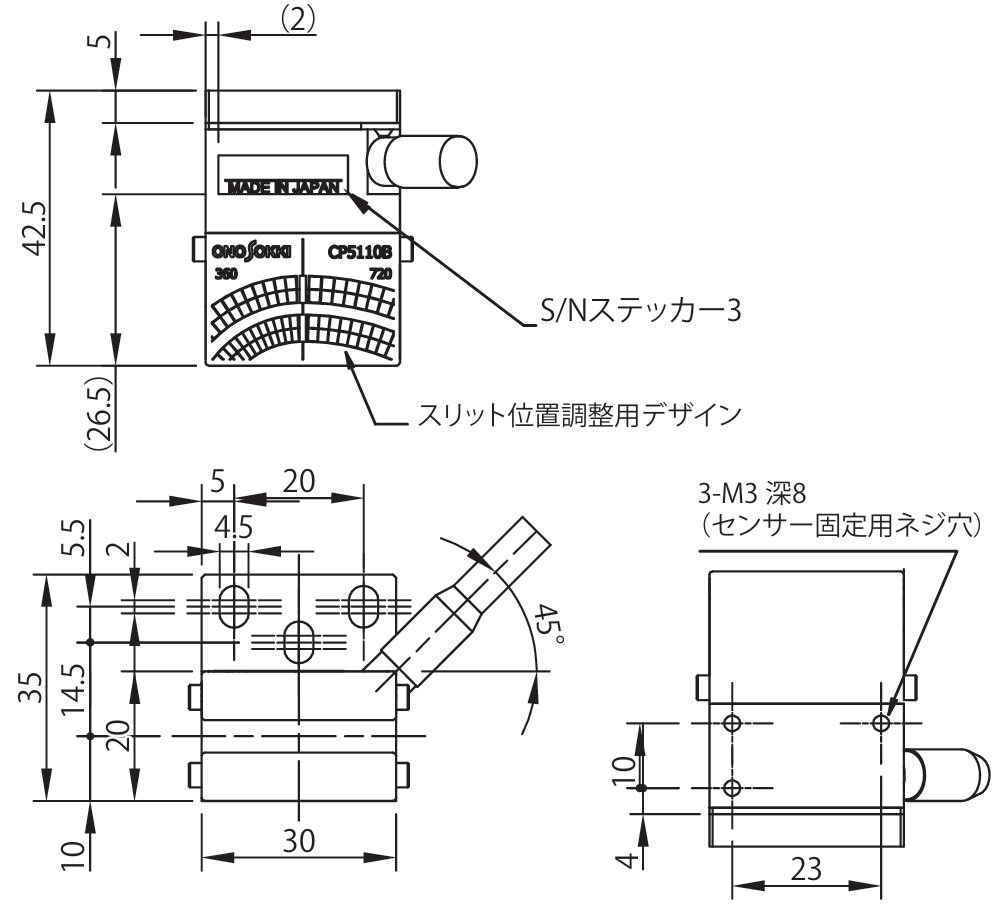

外形寸法 30(W)×42.5(H)×35(D)mm
質量 約 270 g
価格 (税込
オプション ・CP-5120 スリット円盤(360 P/R、1 P/R): (税込
・CP-5130 スリット円盤(720 P/R、1 P/R): (税込
・IX-041 延長ファイバーケーブル(5 m): (税込
・IX-042 延長ファイバーケーブル(10 m): (税込

CA-6000B クランク角度検出器用増幅器
適合検出器 *1 CP-5110B / CP-5730 / CP-5110A*/CP-5110*/CP-5730*/CP-5720A*  (*:販売終了製品)
応答周波数 Max 300 kHz
信号出力 A相:TTLレベル/アナログ出力(センサ出力モニター) *2
Z相:TTLレベル/アナログ出力(センサ出力モニター) *2
角度パルス信号:A相分周出力(TTLレベル) *3
使用温度範囲 0 ~ +40 ℃ 80% RH( 以下 非結露)
電源 DC 12  ~ 24 V
消費電力 8 VA 以下
外形寸法 162(W)× 56(H)×121(D) mm
質量 約 1 kg
価格 (税込
オプション ACアダプタ STD-1533PA: (税込 )
ACケーブル VM1322-VM1702 (税込

*1:マッチング費用  (税込 )
*2:スイッチにより切替
*3:分周率 1/1、1/2 はスイッチにより切り替え
