TH-3000 シリーズ位相差方式・微小トルク検出器は、精度が良く、応答性に優れた、2 N·m 以下の微小なトルクを計測する検出器です。回転速度別に、標準仕様 (TH-3000 シリーズ) と高速回転速度仕様 (TH-3000H シリーズ) があります。
小型精密モータや各種メカニズムの出力トルクを、高分解能・高精度で検出します。また応答性に優れているため、実際に使用する回転速度でのトルクリップルも測定可能です。
省エネや静音が求められる小型回転体の開発に、最適な検出器です。定格トルク 0.05 N･m、0.1 N･m、0.2 N･m、0.5 N·m、1 N·m、2 N·m、 の ６種類を用意しました。
アプリケーション例
小型モータのトルク特性試験 (T-N 特性、トルクリップル、コギングトルク、プルイン／プルアウトトルク)
実際に使用する回転速度での、トルクリップル測定
高精度のモータ効率測定
始動・停止時の過渡トルク測定
O.A.機器やカメラなどの精密機器のモータやローラ、各種駆動部の定常・変動トルク測定

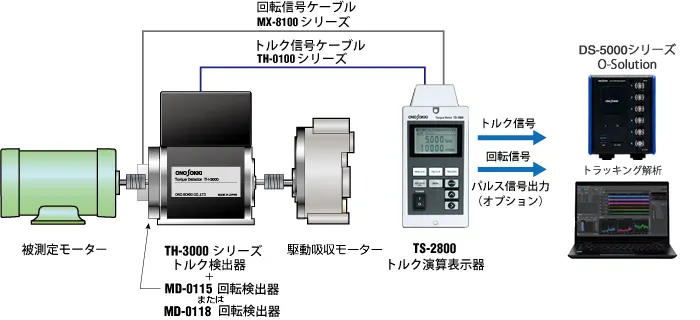

システム構成例
小型モータのトルクリップル回転速度トラッキング解析

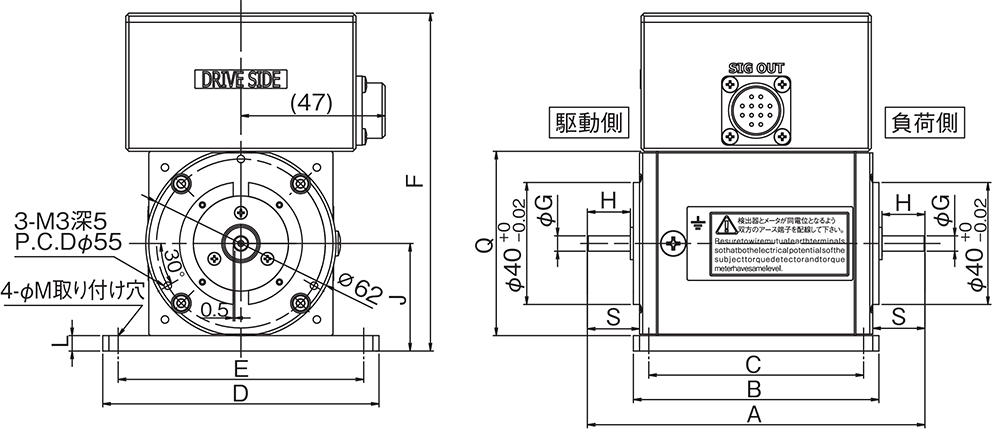

概略仕様
| 型名/高速回転オプション* | TH-3502 / 0352* | TH-3103 / 0313* | TH-3203 / 0323* | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 定格トルク | 0.05 N·m | 0.1 N·m | 0.2 N·m | ||||||||||||||||||||||||
| 限界トルク (*4) | 定格トルクの 180 % | ||||||||||||||||||||||||||
| 直線性 (1秒平均、静校正) | ±0.2 %/F.S. | ||||||||||||||||||||||||||
| ゼロ点の温度影響 | ±0.02 %/F.S./℃ | ||||||||||||||||||||||||||
| 感度の温度影響 | ±0.02 %/F.S./℃ | ||||||||||||||||||||||||||
| 回転速度範囲 | TH-3000 シリーズ：0 ～ 15,000 r/min TH-3000H シリーズ：0 ～ 25,000 r/min |
||||||||||||||||||||||||||
| 回転検出 (別売) | MD-0115 (パルス数：120 P/R、出力：矩形波 (0/+5 V)) | ||||||||||||||||||||||||||
| 出力信号方式 | 位相差矩形波信号、ラインドライバ出力 | ||||||||||||||||||||||||||
| 慣性モーメント | 2.37 × 10-6 kgm2 | ||||||||||||||||||||||||||
| ねじり剛性 | 2.06 N·m/rad | 4.12 N·m/rad | 7.63 N·m/rad | ||||||||||||||||||||||||
| 外形寸法(本体） | 80(W) × 90(D) × 110(H) mm | ||||||||||||||||||||||||||
| 外形寸法(軸） | 軸長：110 mm、軸径：φ5 (Dカット付き) | ||||||||||||||||||||||||||
| 質量 | 0.83 kg | 0.83 kg | 0.83 kg | ||||||||||||||||||||||||
| 使用温度・湿度範囲 | 0 ～ +40 ℃、95 %RH 以下 (ただし、結露の無いこと) | ||||||||||||||||||||||||||
| 保存温度範囲 | -20 ～ +60 ℃ | ||||||||||||||||||||||||||
| 電源 | トルク演算表示器より供給を受ける | ||||||||||||||||||||||||||
| CEマーキング | EMC指令適合 | ||||||||||||||||||||||||||
| 付属品 | 取扱説明書、検査チャート | ||||||||||||||||||||||||||
| 価格 | TH-3502/3103/3203：
(税込
) TH-3502H/3103H/3203H： (税込 ) |
||||||||||||||||||||||||||
| 適合演算表示器 (別売) | TS-2800：
(税込
) (*6) |
||||||||||||||||||||||||||
| オプション | ・回転検出器 (MD-0115)： (税込 ) ・トルク信号ケーブル (TH-0100 シリーズ)
・回転信号ケーブル (MX-8100 シリーズ)
| ||||||||||||||||||||||||||
| 型名/高速回転オプション* | TH-3503 / 0353* | TH-3104 / 0314* | TH-3204 / 0324* | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 定格トルク | 0.5 N·m | 1 N·m | 2 N·m | ||||||||||||||||||||||||
| 限界トルク (*4) | 定格トルクの 400 % | ||||||||||||||||||||||||||
| 直線性 (1秒平均、静校正) | ±0.2 %/F.S. | ||||||||||||||||||||||||||
| ゼロ点の温度影響 | ±0.02 %/F.S./℃ | ||||||||||||||||||||||||||
| 感度の温度影響 | ±0.02 %/F.S./℃ | ||||||||||||||||||||||||||
| 回転速度範囲 | TH-3000 シリーズ：0 ～ 15,000 r/min TH-3000H シリーズ：0 ～ 25,000 r/min |
||||||||||||||||||||||||||
| 回転検出 (別売) | MD-0118 (パルス数：120 P/R、出力：矩形波 (0/+5 V)) | ||||||||||||||||||||||||||
| 出力信号方式 | 位相差矩形波信号、ラインドライバ出力 | ||||||||||||||||||||||||||
| 慣性モーメント | 7 × 10-6 kgm2 | ||||||||||||||||||||||||||
| ねじり剛性 | 31.4 N·m/rad | 61.8 N·m/rad | 127 N·m/rad | ||||||||||||||||||||||||
| 外形寸法(本体） | 80(W) × 90(D) × 120(H) mm | ||||||||||||||||||||||||||
| 外形寸法(軸） | 軸長：120 mm、軸径：φ8 (Dカット付き) | ||||||||||||||||||||||||||
| 質量 | 1.03 kg | 1.03 kg | 1.03 kg | ||||||||||||||||||||||||
| 使用温度・湿度範囲 | 0 ～ +40 ℃、95 %RH 以下 (ただし、結露の無いこと) | ||||||||||||||||||||||||||
| 保存温度範囲 | -20 ～ +60 ℃ | ||||||||||||||||||||||||||
| 電源 | トルク演算表示器より供給を受ける | ||||||||||||||||||||||||||
| CEマーキング | EMC指令適合 | ||||||||||||||||||||||||||
| 付属品 | 取扱説明書、検査チャート | ||||||||||||||||||||||||||
| 価格 | TH-3503/3104/3204：
(税込
) TH-3503H/3104H/3204H： (税込 ) |
||||||||||||||||||||||||||
| 適合演算表示器 (別売) | TS-2800：
(税込
) (*6) |
||||||||||||||||||||||||||
| オプション | ・回転検出器 (MD-0118)： (税込 ) ・トルク信号ケーブル (TH-0100 シリーズ)
・回転信号ケーブル (MX-8100 シリーズ)
|
||||||||||||||||||||||||||
(*4) トルク値として出力できる範囲は、接続するトルク演算表示器により異なります。
(*6) TH-5100 を TH-3000H と接続する場合は、TH-3000H 対応の引き取り改造が必要となります。
詳しくは、代理店・弊社営業までお問い合わせください。
※ 高速回転オプションを導入した製品は銘板に「H」をつけた型名となります。 例 TH-3502に導入の場合、TH-3502H。
