製品写真(VT-5200 シリーズ静電容量式非接触変位計+VE シリーズセンサ)

新開発 VE シリーズ静電容量式ギャップディテクタと VT シリーズ変換器の組み合わせにより、測定対象(鉄、アルミ、銅、各種金属メッキなどの導電体)までの距離・変位を非接触で高精度に測定する静電容量式微小変位計です。

測定対象物面とそれと対向して設置された VE シリーズセンサ電極の端面とが形成するコンデンサの静電容量から、センサ端面とターゲット面のギャップ・変位を測定します。

応答周波数が 4kHz の VT-5210 と高速応答 10kHz 対応の VT-5220の2機種をラインナップ。タービン、電動機、コンプレッサといった回転機の軸振動や面振れ、シリコンウェハ、ハードディスク等導電体の反りや平面度・厚さの測定制御に威力を発揮します。

非接触検出のため、回転あるいは振動する測定対象物に負荷をかけず、そのうえ振動モードをかえることもありません。VEセンサは測定範囲 20μm~8 mm 用まで9種類を用意しました。

静電容量式非接触変位計 VT-5700 シリーズ(組み込み用小型タイプ)

特長

  • 測定範囲 20μm~最大 8 mm のワイドレンジ
  • 0.2%/F.S.の測定精度(変換器・センサ組合わせにて)
  • Max 10 kHzの高速周波数応答 - ダイナミックな変位変化にも高速応答(VT-5220)
  • 非接触測定のため測定対象に影響を与えません
  • すべての導電体が測定可能 - 測定対象の色・粗さ・反射率・外光等の影響を受けません

アプリケーション例

軸振動測定

イラスト(軸振動測定)

面振動測定

イラスト(面振動測定)

反り・たわみ・平面度測定

イラスト(反り・たわみ・平面度測定)

概略仕様

型名 VT-5210 VT-5220
検出方法 静電容量式
出力 0~5 V/0~100 % F.S.
直線性 ±0.2 % F.S. / 10~100 % F.S. ±0.25 % F.S. / 10~100 % F.S.
応答周波数 DC ~4 kHz DC ~10 kHz
指示部 0~100 % / 20 分割 LED
動作温度範囲 0 ~+40 ℃ (精度保障範囲:23±2 ℃)
使用電源 AC 100~240 V 10VA

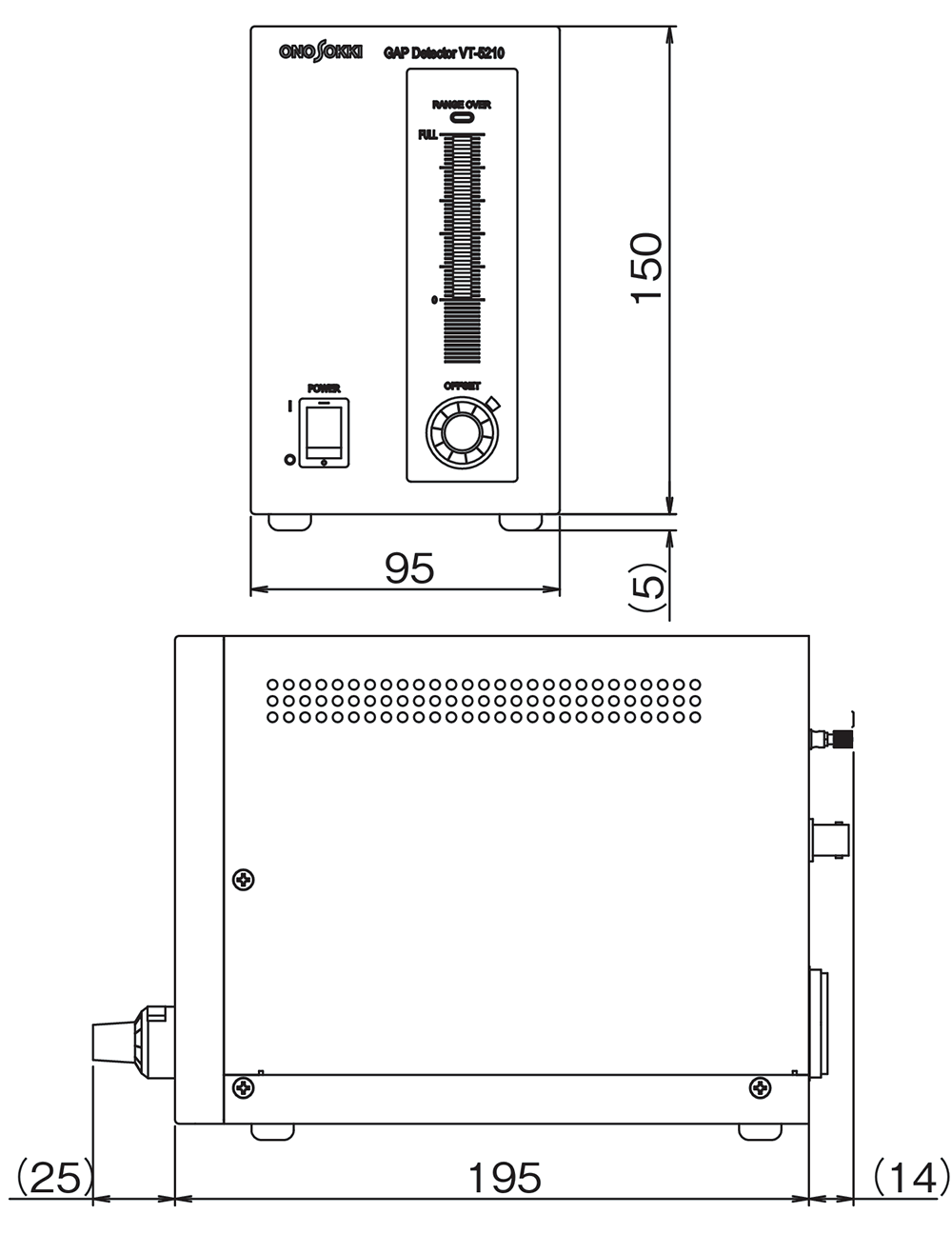

外形寸法 95 (W)×150(H) ×195(D) mm
質量 約 2 kg
価格 (税込 (税込

* F.S.(フルスケール):VEセンサの最大測定範囲です

VE シリーズ静電容量式ギャップディテクタ

標準タイプ

型名 VE-5010 VE-1020 VE-1520 VE-3020 VE-8020
測定範囲(μm)※1 50~500 100~1000 150~1500 300~3000 800~8000
外形(mm)※2 φ6 φ8 φ10 φ20 φ40
ケーブル長 1.5m(ケーブル一体型) 別売 VL-1520/VL-1521 ケーブル(1.5m)
温度係数 k1=1.7×10-5、k2=3.4×10-5
使用温度範囲※3 0~+80 ℃
価格
(税込

(税込

(税込

(税込

(税込

φ10mm 共通クランプ形状タイプ

型名 VE-2011 VE-5011 VE-1021 VE-8021
測定範囲(μm)※1 20~200 50~500 100~1000 800~8000
外形(mm)※2 φ3 φ6 φ8 φ40
ケーブル長 別売 VL-1520/VL-1521 ケーブル(1.5m)
温度係数 k1=1.7×10-5、k2=3.4×10-5
使用温度範囲※3 0~+80 ℃
価格
(税込

(税込

(税込

(税込

※1 測定範囲とは、センサ端面から測定対象物までの最大ギャップを表わします。
※2 測定対象物の測定面は、センサ外径より大きい面積が必要になります。
※3 使用温度範囲とは、センサとして動作可能な温度範囲であり、直線性が保証される温度範囲ではありません。
 直線性を確保するためには23±2℃の温度でご使用ください。

別売信号ケーブル

VL-1520(両端ストレートタイプコネクタ)
価格 (税込
VL-1521(L型コネクタ-ストレートタイプコネクタ)
価格 (税込
