概要

トルク計測技術やモータ制御技術をトータルで活用したモータ性能・特性評価システムです。
トルク容量などさまざまなラインナップをそろえ、さまざまなモータ評価に対応できます。

  • 140 kW 最大 20,000 r/min の基礎特性ベンチ
  • 1.4 kW 暗騒音 30 dBA 以下の騒音解析ベンチ
  • 37 kW 最大 1,500 Nm の低速高トルクベンチ

測定システム

システム構成例 1

イラスト(システム構成)

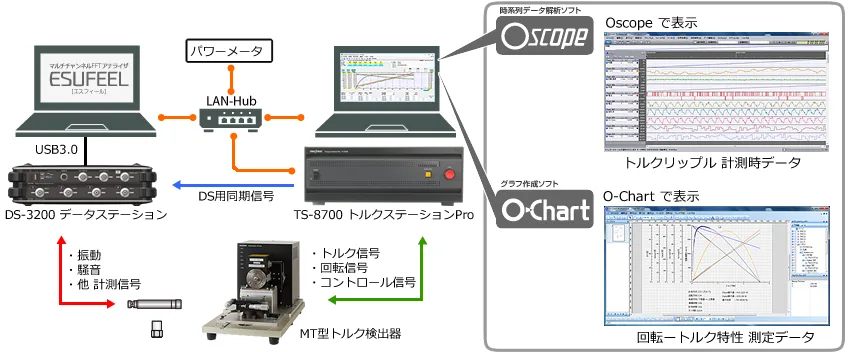

システム構成例 2

イラスト(システム構成2)

機器構成

  品名 備考
1 負荷装置 モータブレーキ、パウダーブレーキ、ヒステリシス など
2 トルク検出器 SS型、TH型 など
3 架台・冶具 L字金具など専用取付冶具
4 恒温槽・無響箱

* ご要求・目的・供試体に合わせて設計(選定)いたします。

測定データ例

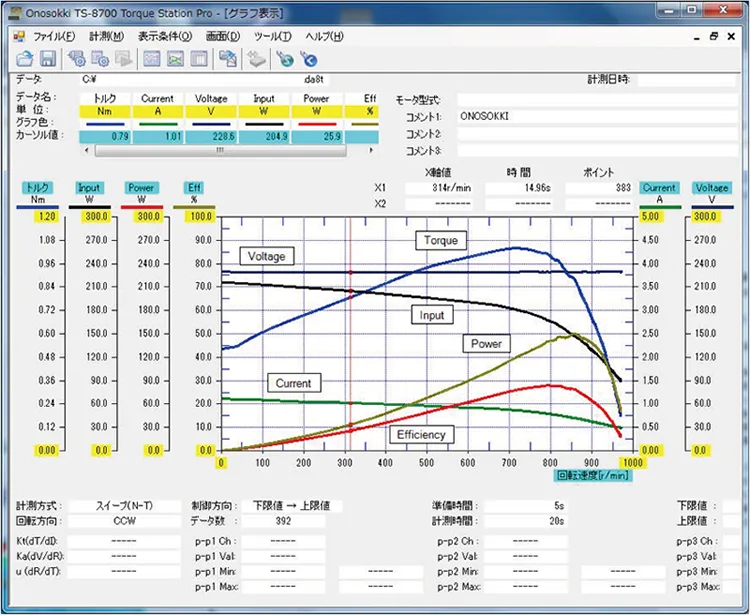

モータ特性をグラフ表示

データ画面(モータ特性グラフ)

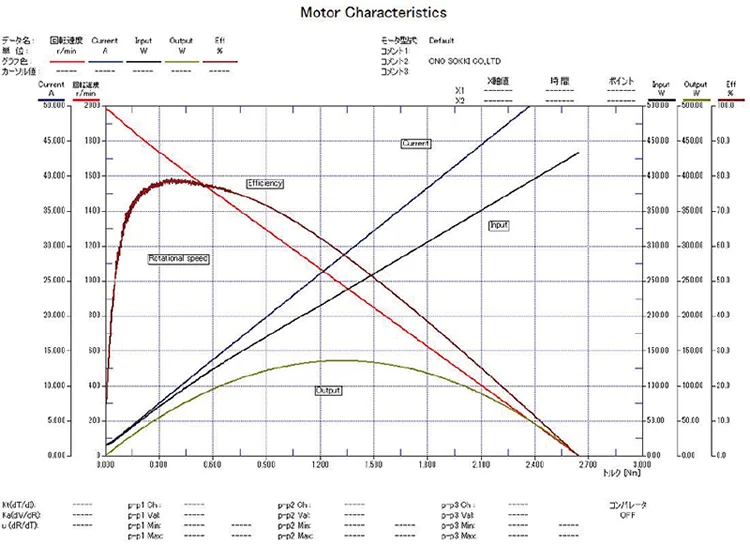

効率の演算表示が可能

データ画面(効率演算表示)

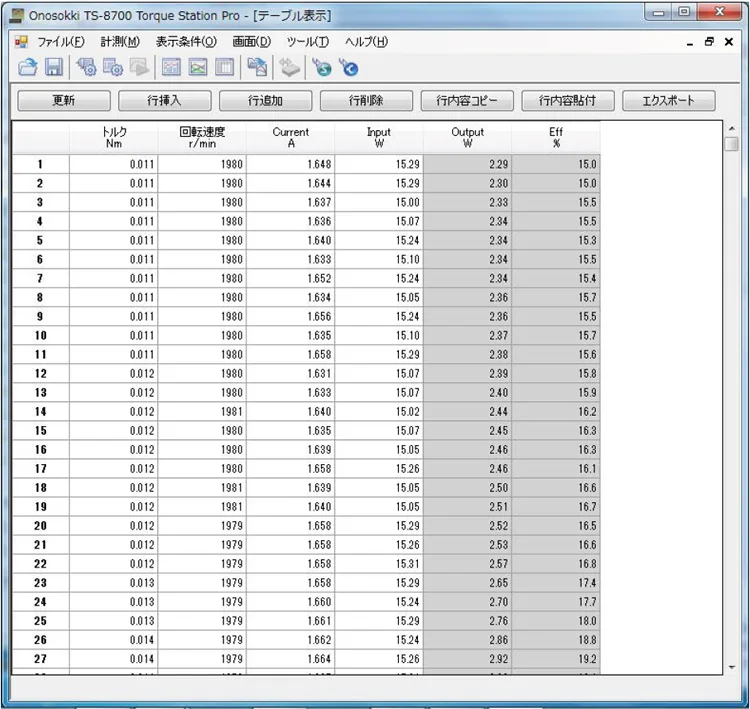

テーブル表示(表計算ソフトでデータの2次利用が可能)

データ画面(テーブル表示)

関連商品

  型名 品名 備考
1 TS-8700 トルクステーションPro モータ測定 制御/測定
2 MT検出器 トルク検出器 ・トルクリップル・コギングトルク検出器(MT-82* シリーズ)
・ヒステリシスブレーキ型トルク検出器(MT-84* シリーズ)
・パウダーブレーキ型トルク検出器(MT-85* シリーズ)
