回転軸直結検出タイプ
電磁式回転検出器 MP-800 シリーズは、測定回転軸に直結して使用することにより、
回転速度を検出します。回転検出用歯車が内蔵されているタイプで、回転軸の回転にともない電圧が誘起される自己発電型ですので、検出器用電源を必要とせず、取り扱いが非常に簡単、しかも剛性と耐環境性にすぐれ、永年の使用が可能です。
検出器内部では、検出歯車と回転検出部が非接触の構造となっていますので、高速度回転に際しても安定性、信頼性の高い安全な測定ができます。
用途・目的に応じ、多数の機種を揃えました。適切な組み合わせとなる計数表示器(回転速度計)を選定の上、ご使用ください。
信号ケーブル、延長ケーブル、コネクタおよびカップリングは別売となります。
MP-800 シリーズ 形状・分類一覧図 (PDF 127 KB)
MP-800 シリーズ | |||||
---|---|---|---|---|---|
形状タイプ |

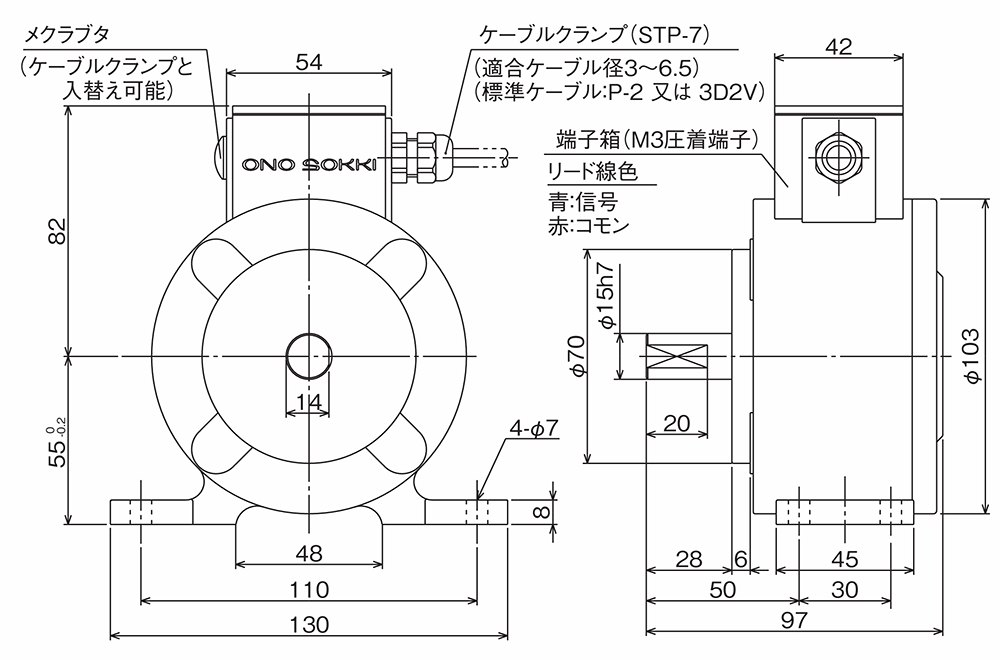

810 ベースマウント 片軸 |

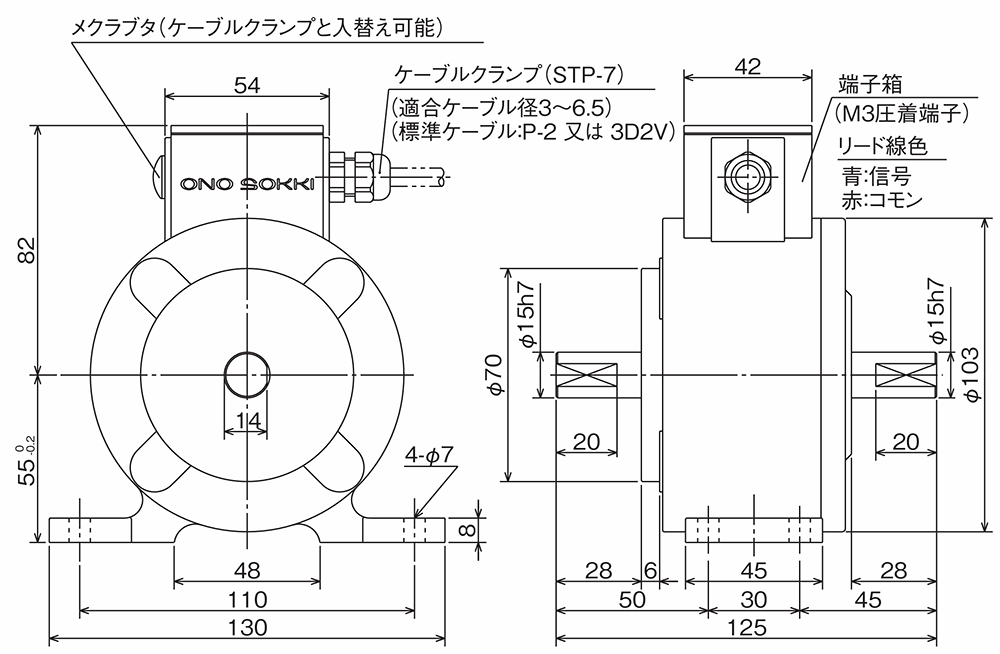

820 ベースマウント 両軸 |

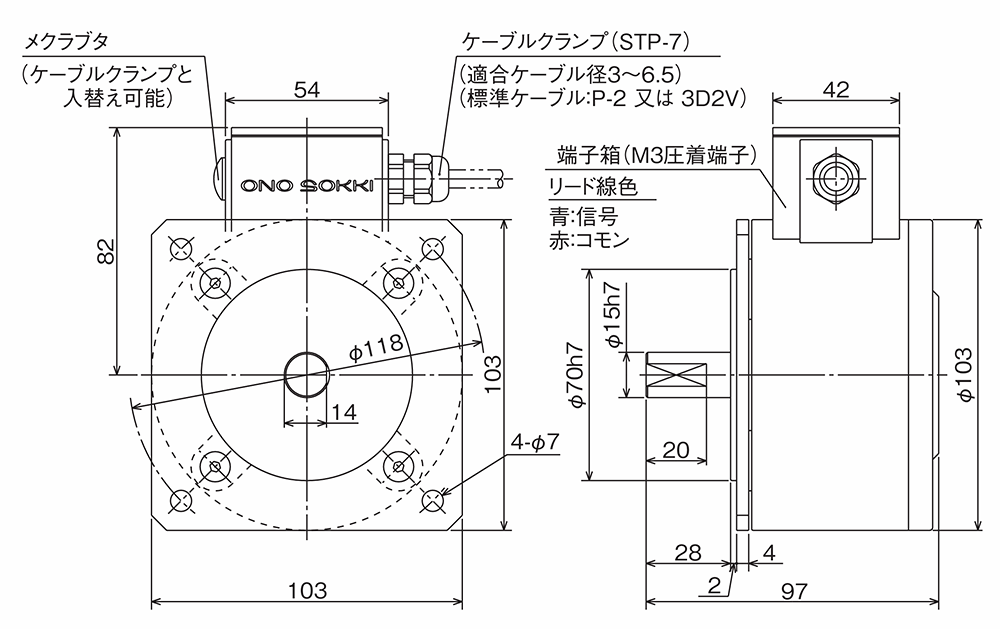

830 フランジ |

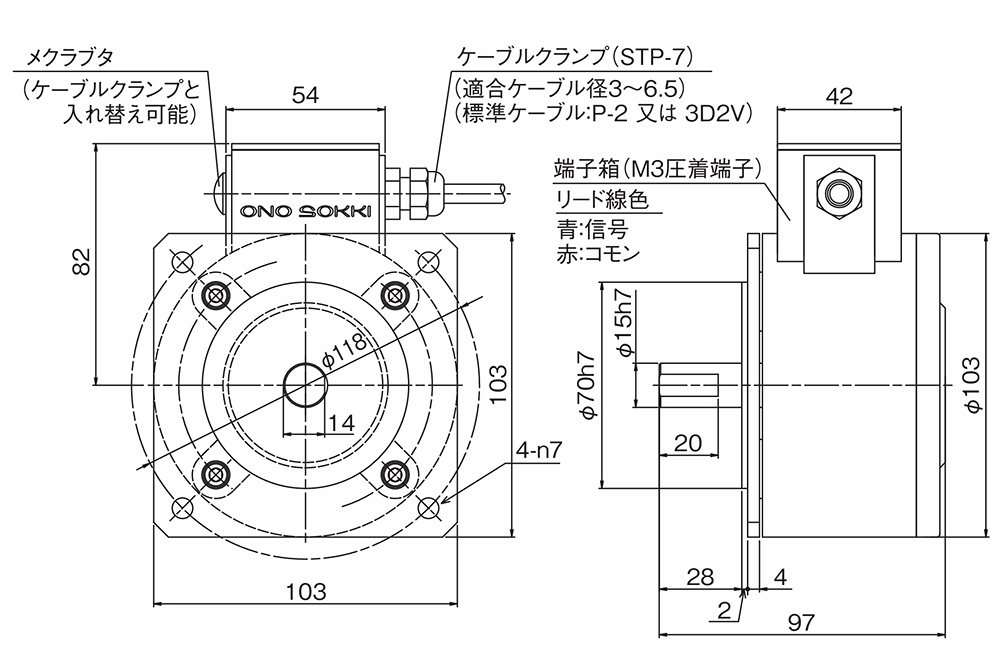

837 フランジ (低インピーダンス) |
|
出力パルス数(P/R) | 60 | MP-810G *1 | MP-820G *1 | MP-830G *1 | - |
120 | MP-810G *1 | MP-820G *1 | MP-830G *1 | - | |
180 | - | - | - | MP-837J | |
240 | - | - | - | MP-837K | |
300 | MP-810F | MP-820F | - | MP-837L | |
360 | MP-810G *1 | MP-820G *1 | MP-830G *1 | MP-837M | |
420 | - | - | - | MP-837N | |
600 | MP-810B | MP-820B | MP-830B | - | |
出力波形 | 近似正弦波 | ||||
出力電圧 | 0.5 Vp-p以上 | 1.5 Vp-p以上 | |||
直流抵抗値 | 770±30 Ω | 50±5 Ω | |||
インダクタンス | 2H(1 kHzにて) | 0.12H(1 kHzにて) | |||
使用回転速度範囲 | 5~5000 r/min | 50~2500 r/min | |||
起動トルク | 0.245 N・m 以下 | ||||
慣性モーメント | 約 1.6 kg・cm2 以下 | ||||
許容軸荷重 | ラジアル 147N、スラスト 98N | ||||
耐振動 | 98 m/s2 (X, Y, Z方向各2時間) |
||||
耐衝撃 | 980 m/s2 (X, Y, Z方向各3回) |
||||
使用温度範囲 | −10 ℃~+80 ℃ | ||||
質量 | 約 2 kg | ||||
価格 | 受注生産品につきお問い合わせください | ||||
オプション | MP-081コネクタ出力オプション |
*1 MP-810G/MP-820G/MP-830Gをご注文の場合は、出力パルス数 (P/R) をご指定ください
*2 MP-810B/MP-820B/MP-830Bは販売再開しました
