製品写真(LG-930 光電式回転検出器)

LG-930 は、赤色可視光を光源にし、反射光を検出する非接触方式回転検出器です。回転軸には、通常反射マーク(別売)を貼って使用します。全長 76.5 mm の小型で、検出距離を最大 200 mm まで離して検出が可能です。

特長

投光部・受光部・アンプが一体となった構造ですので機能的且つ、高精度です。しかも、軽量・小型設計です。
投光素子にLED を採用。ランプにおこりがちな断線はまったくありません。
非接触検出ですから、測定対象物に全く負荷をかけません。
測定対象物からの距離は 最大 200 mm まで離せる高性能。
小型なので取付用のスペースは小さくてOK 。また、取付に便利なL 字金具も付属です。
位置合わせの楽な可視光を使用し、さらに動作表示灯を内蔵しているため、セッティングが容易です。
光源はパルス点灯方式なので外乱光の影響に強くなっています。

アプリケーション事例

概略仕様

  LG-930
検出方式 可視光光電反射方式
検出距離 70 ~ 200 mm
(12 mm角 専用反射マーク使用のとき)
応答速度 25 m/s (12 mm角専用反射マーク使用時)
0.5 ms (換算受光時間)
出力電圧 “Hi”:+5 V±0.5 V
“Lo”:+0.5 V 以下
(但し負荷抵抗100kΩ以上)
出力インピーダンス 1 kΩ以下
出力コネクタ 直出し 片側オープンケーブル(4.9 m)
適合回転計 TM シリーズ
使用温度範囲 −10 ~+60 ℃
電 源 DC12 V±2 V、85 mA 以下

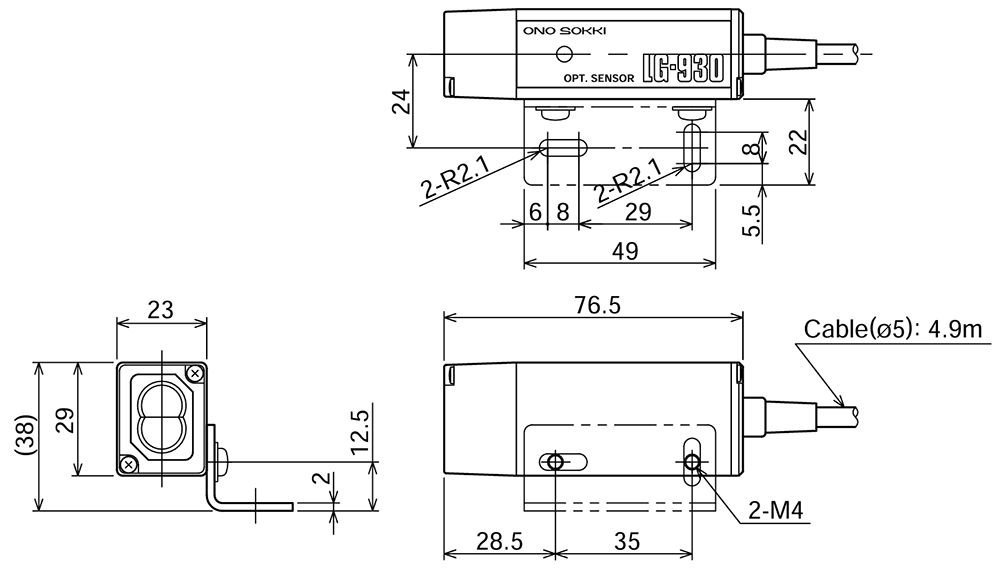

外形寸法 23(W)×29(H)×76.5(D)mm:コード径φ5 x 4.9 m
質 量 約 200 g
付属品 反射マーク 1シート(12 mm角 25枚)
取付金具
価格 (税込
オプション

・HT-011反射マーク
(12 mm角 25枚取りシート 10枚1組): (税込

備考

耐振動:複振幅 1.1 mm 振動数 30 Hz X,Y方向各1時間(通電)
耐衝撃:294 m/s2 X,Y方向 各3回(無通電)
